1009150 Rev. C 12
INSTALLATION DU BALAI
RETRAIT DU BALAI
TRANSPORT DU BALAI
FONCTIONNEMENT DU BALAI
1. Bloquez le véhicule tracteur en position de stationnement.
(Voir le manuel du véhicule tracteur).
2. Alignez la manille avec la barre d’attelage du véhicule tracteur.
1. Déchargez le bac.
2. Actionnez le frein de stationnement du véhicule tracteur.
3. Faites passer l’axe de chape à travers la manille et la barre d’attelage et
fixez-le à l’aide de la goupille.
Pour mettre le balai en position de transport :
Poussez de côté sur la poignée de levage (3).
Tirez la poignée vers l’arrière dans la direction opposée au tracteur.
Engagez la poignée dans le trou de position Lo (basse).
Pour mettre le balai en position de fonctionnement :
Mesurez la hauteur de la lame de la tondeuse.
Réglez la poignée de levage (3) dans un trou qui permet à la brosse de
balayer à la hauteur du gazon tondu.
Assurez-vous que le bac de ramassage (55) ne traîne pas sur le sol.
Détermination du poids pour le chariot
MISE EN GARDE : évitez les blessures! Avant
d’installer le balai, assurez-vous que le bac est vide.
MISE EN GARDE : évitez les blessures! Un
chargement remorqué excessif peut entraîner une
perte de traction et une perte de contrôle dans les
pentes. La distance d’arrêt augmente avec la vitesse
et le poids du chargement remorqué.
Le poids total remorqué ne doit pas dépasser le
poids combiné du véhicule tracteur, du lest et du
conducteur.
MISE EN GARDE : évitez les blessures! Avant de
retirer le balai, assurez-vous que l’herbe et les feuilles
ont été retirées du bac (55).
MISE EN GARDE : évitez les blessures! Ne jamais
mettre les pieds sous la barre d’attelage.
3. Retirez la goupille fendue et l'axe de chape de la barre d'attelage.
4. Écartez l'accessoire du véhicule tracteur.
5. Rangez la goupille fendue et l'axe de chape en les installant sur la barre d'attelage.
FONCTIONNEMENT
Fixation de la poignée de traction
A) Avec le balai ramasseur fixé au véhicule tracteur, insérez la poignée de
traction (66) sur la corde du bac (50) comme illustré (étape 10.2).
B) Étendez la corde du bac (50) jusqu’à l’arrière du véhicule tracteur sur une
zone facilement accessible depuis le siège du véhicule tracteur. Relâchez la
corde du bac de plusieurs centimètres (laissez du mou entre le véhicule
tracteur et le point d’attache sur le bac; étape 10.3). Faites deux nœuds dans
cette zone et tirez les nœuds dans la poignée de traction (étape 10.2).
Coupez l’excès de corde si besoin.
C) Nettoyez la zone du véhicule tracteur où la poignée de traction (66) sera
installée et apposez la bande adhésive de crochet et de boucle (67) sur le
véhicule tracteur.

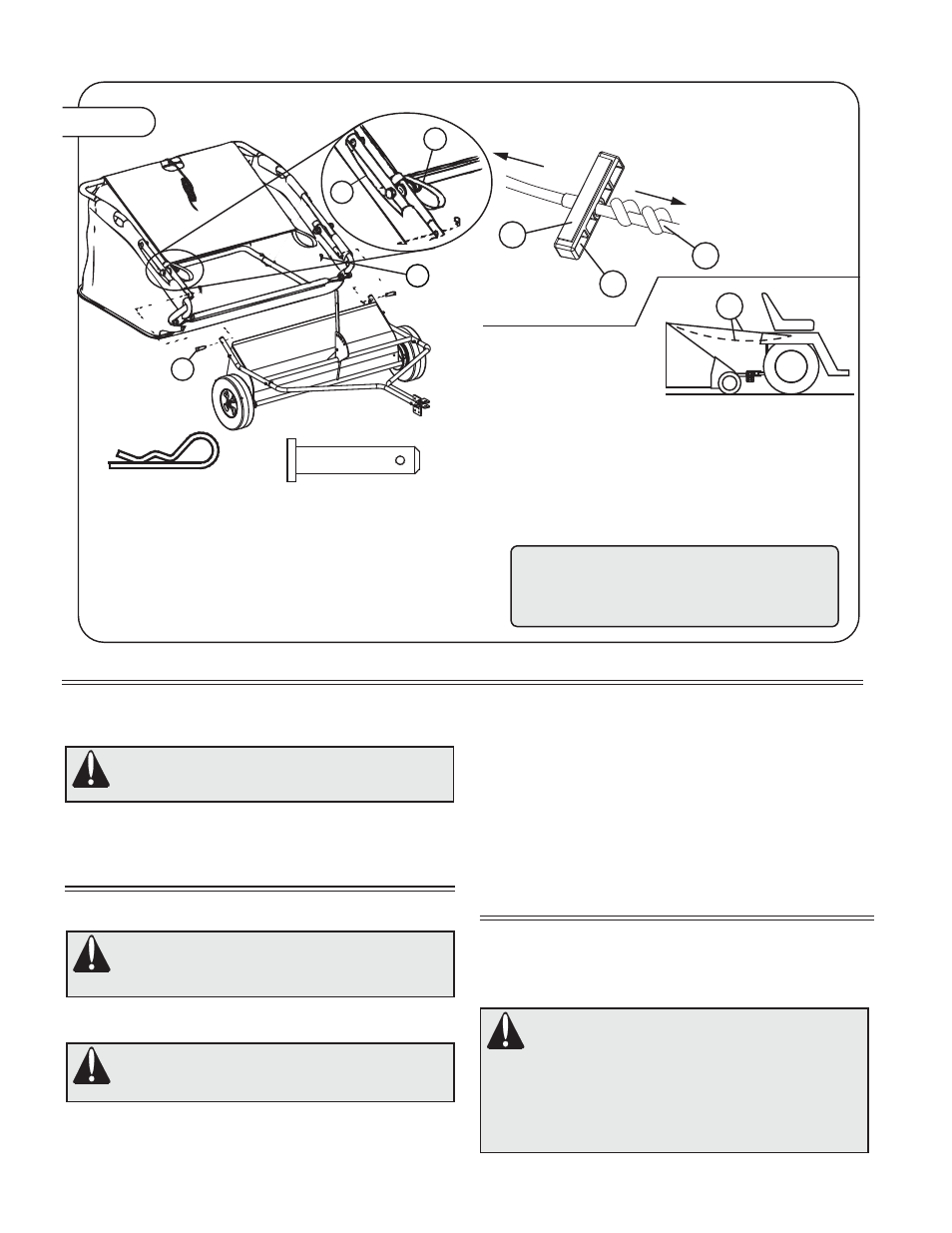

Étape 10.
a) Le coupe-vent peut reposer à la verticale à l’arrière du bac ou être fixé comme
dans l’illustration. Faites passer les boucles élastiques au-dessus des rondelles,
comme sur l’illustration, ou placez-les entre le tube de montage du bac (57) et les
tubes latéraux (56).
b) Fixez l’assemblage du bac à l’arrière du balai ramasseur.
c) Le bac ne devrait pas toucher le sol. Pour régler la hauteur du bac, voir la
section
« Mise à niveau du bac de ramassage » à la fin du présent manuel.
Goupille fendue,
0,08 x 1-3/16 po (3 cm)
Qté 2
62
Axe de chape, 5/16 po
x 2 po (0,8 cm x 5 cm)
Qté 2
61
61
57
56
62
Important : La corde du bac et la poignée de traction peuvent
s’emmêler dans les brosses du balai si elles tombent à terre
devant le balai pendant son fonctionnement. Une fois le bac de
ramassage déchargé, vérifiez toujours que la poignée de
traction est parfaitement sécurisée à l’arrière du véhicule
tracteur à l’aide de la bande de crochet et de boucle.
Étape 10.1
66
67
50
Vers le balai ramasseur
Vers le véhicule tracteur
Étape 10.2
50
Étape 10.3
-
