1009150 Rev. C 6

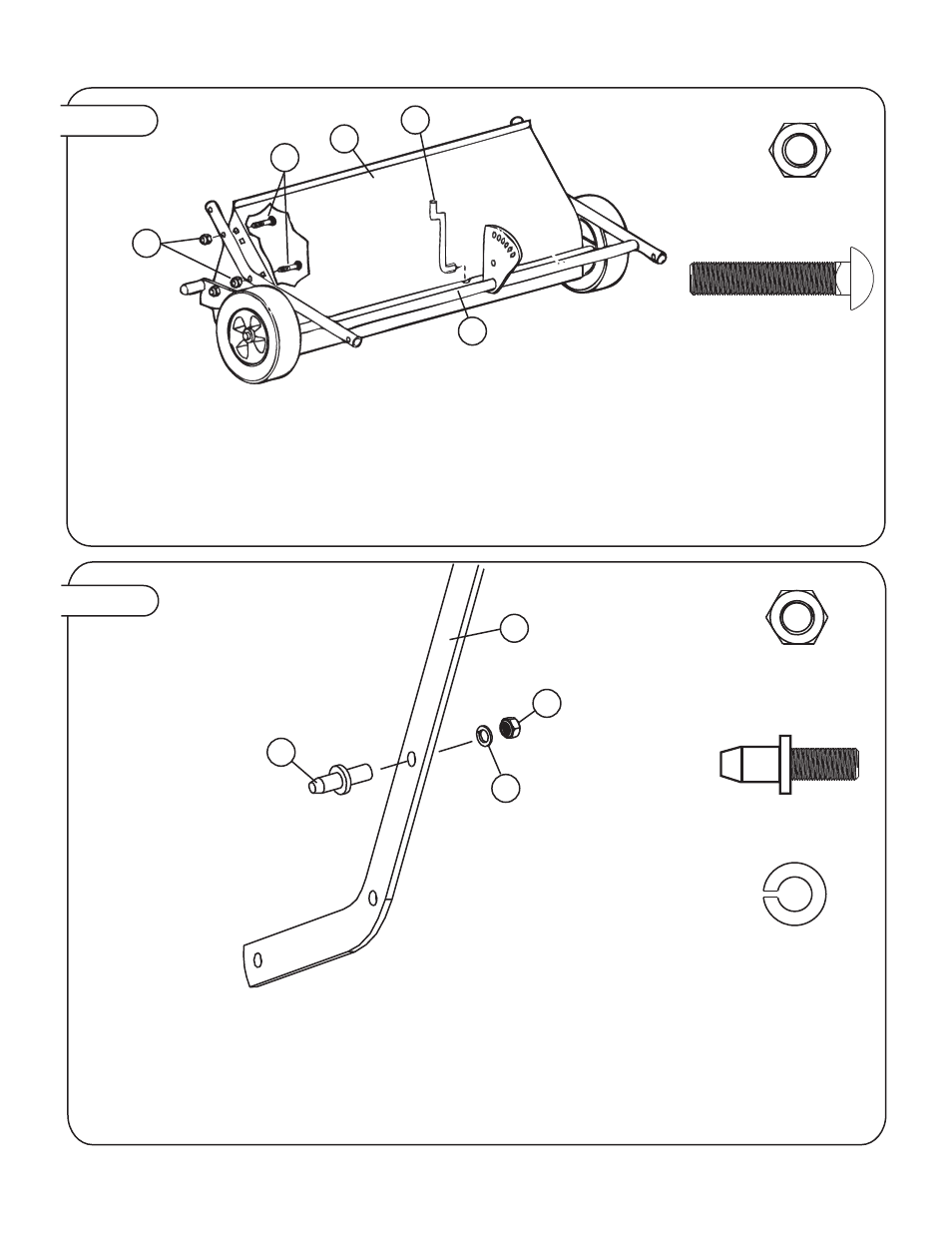

Étape 1.
9
Contre-écrou en
nylon de 5/16 po (0,8 cm)
Qté 4
9
62
Boulon de carrosserie de
5/16 po x 1-1/2 po
(0,8 cm x 3,8 cm)
Qté 4
62
14
35
31
Étape 2
44
Goupille de blocage
Qté 1
39
Écrou hexagonal de
5/16 po (0,8 cm)
Qté 1
40
Rondelle de blocage
de 5/16 po (0,8 cm)
Qté 1
44
39
40
3
a) Fixez l’assemblage du cadre supérieur (35) à
l’assemblage de l’enceinte de la brosse (31).
a) Assemblez la goupille de blocage (44) à la poignée
de levage (3).
b) Fixez le bras de force (14), comme indiqué.
