La corde pour vider le bac de ramassage (50) peut être acheminée jusqu’au véhicule
tracteur de l’utilisateur et y être fixée temporairement. L’utilisateur pourra alors vider le
bac de ramassage en étant assis sur le véhicule tracteur.
Pour vider le bac de ramassage :
1. Mettez à l’arrêt le véhicule tracteur.
2. Actionnez le frein de stationnement.
3. Tirez sur la corde du bac de ramassage (50) pour incliner le bac vers
l’avant et vers le haut, ce qui permet de vider les matières à travers
l’ouverture située au-devant du pare-chocs.
ENTREPOSAGE
Le balai peut être incliné à la verticale et rangé contre un mur en utilisant un minimum
d’espace :
1. Enlevez toute matière résiduelle du bac de ramassage et de l’enceinte de la brosse /
de l’assemblage d’entraînement. Le balai doit être propre et sec avant de le
manipuler pour son rangement.
2. Retirez les petites goupilles fendues et les axes de chape servant à fixer
l’assemblage du bac de ramassage à l’enceinte de la brosse et
retirez l’assemblage du bac de ramassage.
3. Retirez les tiges flexibles du bac de ramassage et pliez le bac.
4. Retirez la grande goupille fendue et l’axe de chape de la manille d’attelage, s’ils
y sont fixés.
5. Déplacez la poignée de levage vers le trou le plus éloigné vers l’avant
(vers les tubes d’attelage).

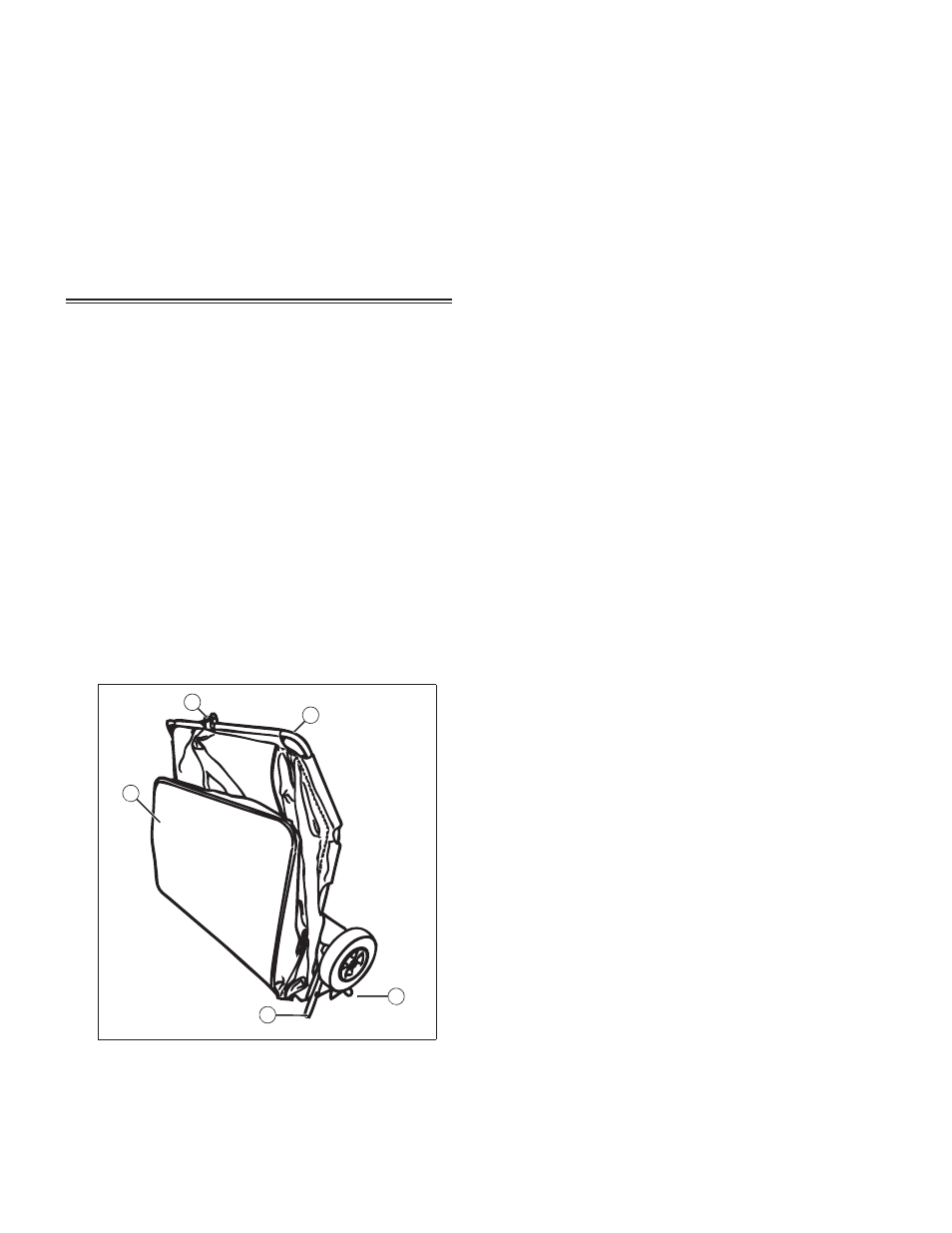

6. Faites rouler le balai ramasseur vers son emplacement d’entreposage, soulevez la
manille d’attelage (A) pour faire pivoter le balai en position verticale et le faire
reposer sur les tubes (B) à l’arrière du balai (le fond du balai devrait faire face au mur).
7. Soulevez par les tubes arrière l’assemblage du bac plié, en plaçant le milieu du tube
supérieur arrière (C) au centre de l’ouverture du bac au-dessus de l’ouverture de la
manille d’attelage (l’intérieur du bac fait face à la poignée de levage et aux tubes
d’attelage et le fond (D) du bac fait face à l’extérieur). Abaissez le bac pour le laisser
reposer sur la manille d’attelage.
8. Remettez en place la grande goupille fendue et l’axe de chape.
FOIRE AUX QUESTIONS
Le balai ne ramasse pas les matières :
1. Le levier de réglage est réglé trop bas. Le balai ramasseur n’est pas une décha-
umeuse et ne peut servir à enlever le chaume, les aiguilles ou les feuilles
profondément enfouies dans la pelouse. Le levier de réglage doit être réglé à la
même hauteur que celle du châssis des lames de la tondeuse.
2. Le levier de réglage est réglé trop haut. Baissez le levier de réglage.
3. Il y a un problème avec le système d’entraînement. Consultez la section
« Roues du balai ».
L’herbe est projetée au-dessus du bac de ramassage :
1. La vitesse de marche avant est trop élevée. Ralentissez le véhicule
tracteur. La vitesse idéale est de 5 km/h (3 mi/h) ou moins.
(5 km/h = 12 m (40 pi) en 9 secondes).
2. Le coupe-vent peut être utilisé pour briser le vent qui vient s’engouffrer dans la
partie supérieure du bac de recyclage. Vous devez utiliser des vitesses de marche
avant plus basses lorsque vous utilisez le coupe-vent.
Les roues du balai ne tournent pas, sautent ou se bloquent :
1. La brosse ne tourne pas où s’arrête de tourner. Le levier de réglage est réglé trop
bas. Mesurez la hauteur de coupe de la tondeuse. Réglez la hauteur de la brosse
pour qu’elle balaie à la hauteur de coupe.
2. Les goupilles d’entraînement (21) situées à l’intérieur des petits pignons
d’entraînement métalliques (24 et 25) sont coincées. Retirez, nettoyez et lubrifiez
les goupilles avec une huile légère (WD40, 3 en 1). N’utilisez pas d’huile à moteur,
ni de graisse. Cette opération doit être effectuée au moins une fois par saison. Il
est recommandé de le faire au moins une fois à l’automne, avant l’entreposage
de l’accessoire.
3. Le pignon d’entraînement est usé et, à cause de l’usure, il bloque la goupille
d’entraînement. Remplacez les pignons d’entraînement. R-2485LH et R-2485RH.
4. Les pignons d’entraînement ont été installés à l’envers lors de leur réinstallation,
c’est-à-dire que le pignon du côté droit (lorsque vous êtes assis sur le siège du
tracteur et que vous regardez devant) a été installé du côté gauche. Retirez les
pignons. Sur le côté arrière des pignons, opposé à l’engrenage, se trouvent les
marques « R » ou « L ». Assurez-vous que le pignon marqué d’un « R » est installé
du côté droit.
Le bac de ramassage traîne sur le sol :
1. Les barres de remorquage ne sont pas horizontales au sol lorsqu’elles sont fixées au
véhicule tracteur. Retirez la manille et réinstallez-la dans un jeu de trous différents.
La manille peut être retournée pour obtenir un réglage additionnel. Voir l’étape 5 sur
l’Installation.
2. Une fois les réglages du point 1 terminés, les réglages du support d’arrêt du bac
de ramassage peuvent être effectués. Voir la section « Mise à niveau du bac
de ramassage ».
BREVET AMÉRICAIN NO 6 640 532 B1
