Chapitre 11 : SPÉCIFICATIONS TECHNIQUES (suite) OCTO range
PAGE 82
11-1. ENTRÉES INFORMATIQUE ET VIDÉO (suite)

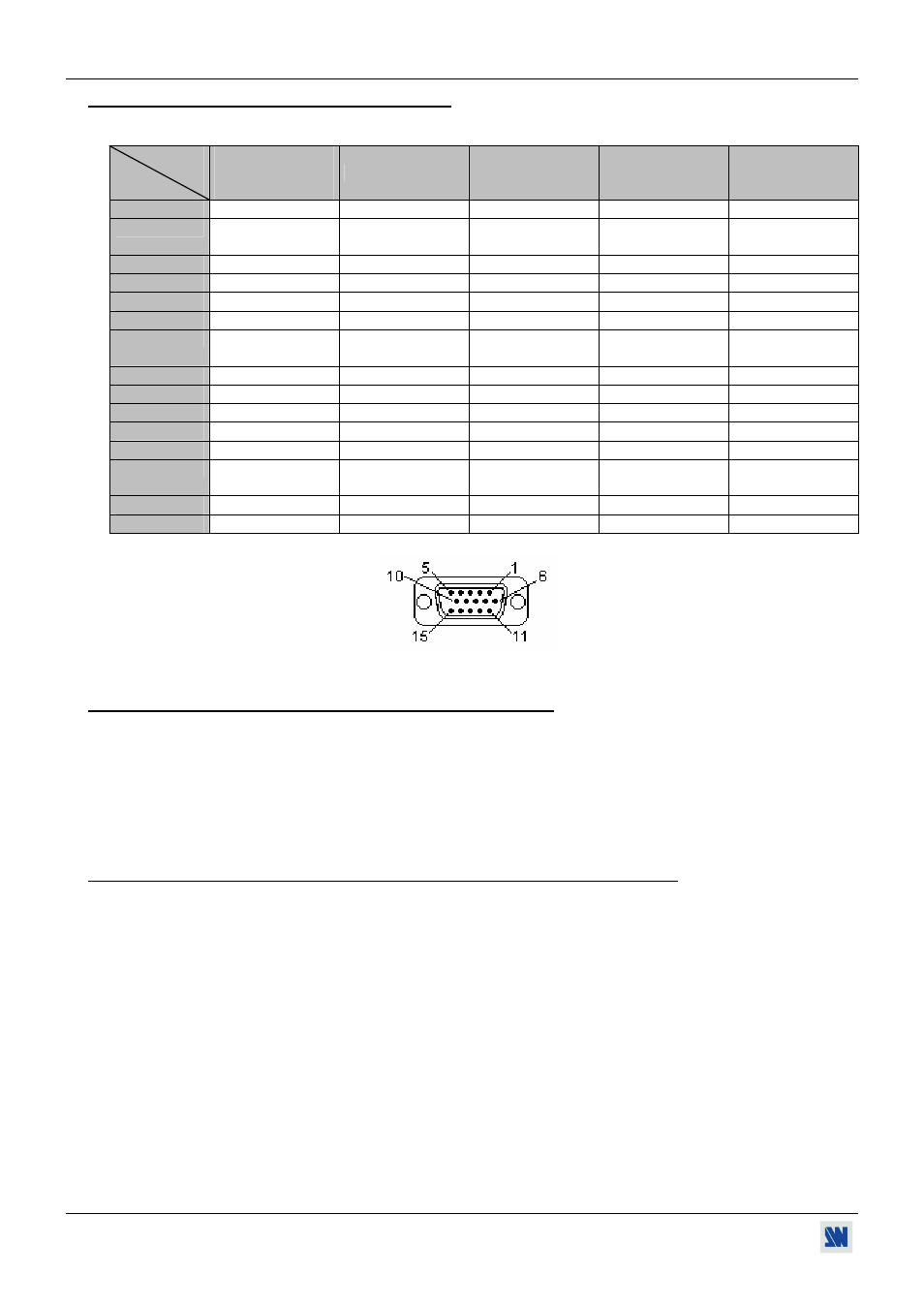

• BROCHAGE DES CONNECTEURS HD15
SIGNAL
Broche n°
COMPUTER
(RGBHV,RGB/S,
RGsB)
RGB/S VIDEO
COMPONENT
(YUV)
S.VIDEO (Y/C)
COMPOSITE
VIDEO
1 ROUGE. ROUGE. U ou Pr (R-Y). C (chrominance).
2 VERT. VERT. Y. Y (luminance). Vidéo composite
(NTSC, PAL...)
3 BLEU. BLEU. V ou Pb (B-Y).
4
5
6 masse du ROUGE. masse du ROUGE. masse du U. masse du C.
7 masse du VERT. masse du VERT. masse du Y. masse du Y. masse de la vidéo
composite.
8 masse du BLEU. masse du BLEU. masse du V.
9
10 masse du H et V. masse du H et V.
11
12
13 Synchro H.
ou synchro C.
Synchro C (S).
14 Synchro V.
15
11-2. SORTIES DATA "DISPLAY OUT" (connecteurs HD15 femelle)
Niveaux: R, G, B = 0,7 Vc/c.
Synchro. : H et V Séparées = TTL.
: Composite = TTL.
Impédance: R, G, B = 75 Ohms.
Format: Un des formats disponibles dans le menu de l'écran LCD.
11-3. ENTRÉES AUDIO (connecteur MCO 5 points mâle ou connecteur jack 3.5 femelle)
• ENTRÉES n°1 à 5 (sur connecteur MCO 5 points femelle) = Entrées stéréo symétrique et asymétrique*.
Vi = + 0 dBu (sensibilité), + 4 dBu (max).
Zi = 22 kΩ asymétrique.
Zi = 44 kΩ symétrique.
Gain = réglable de + 0 dB à - ∞.
• ENTRÉES n°6 à 8 (sur connecteur jack 3,5 femelle) = Entrées stéréo asymétriques.
Vi = + 0 dBu (sensibilité), + 4 dBu (max).
Zi = 22 kΩ asymétrique.
Gain = réglable de +6 dB à -12 dB.
* Entrée "asymétrique" optimisé par montage Pseudo Différentiel.
Connecteur HD15 femelle de l'OCTO.
