Chapitre 10 : ACCESSOIRE OPTIONNEL : LE REMOTE KEYPAD (RK802-F)
10-1. INFORMATIONS GÉNÉRALES

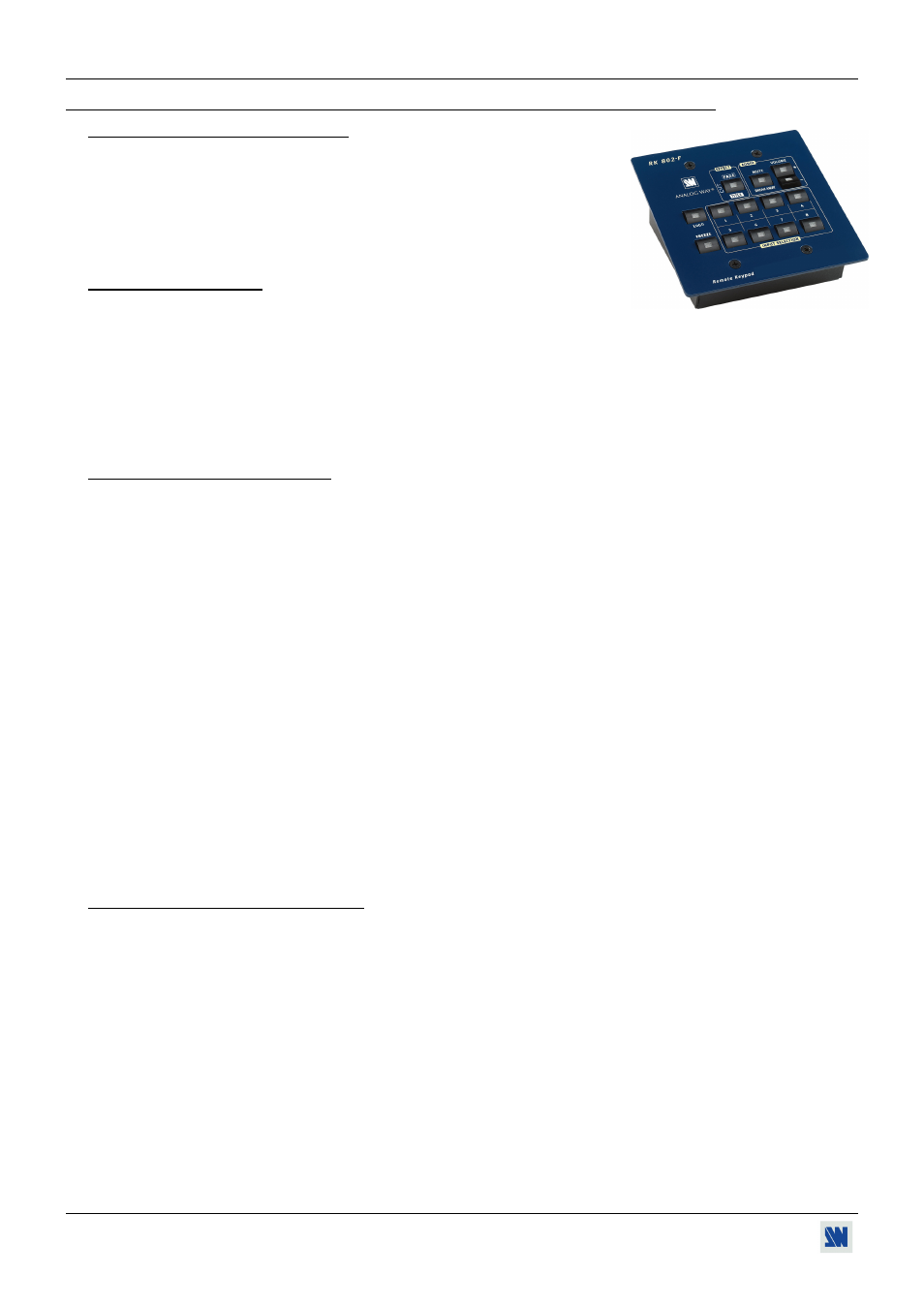

Le REMOTE KEYPAD (RK802-F) est un petit boîtier de contrôle pour la
gamme OCTO, et permet de contrôler ses principales fonctions jusqu’à une
distance de 100 mètres. Le REMOTE KEYPAD est très facile d’installation et
d’utilisation car il se connecte à l'OCTO avec seulement un câble. Le Remote
Keypad n’a pas besoin d’une source d’alimentation externe, il est alimenté par
l'OCTO.
10-2. MISE EN SERVICE
c Éteignez votre OCTO (Interrupteur en face avant).
d Raccordez le connecteur RS-232 (DB9 femelle) de votre OCTO, au connecteur DB9 mâle du REMOTE KEYPAD
avec le cordon fourni.
e Allumez votre OCTO (Interrupteur en face avant).
f Sélectionnez une entrée avec les touches de sélection (INPUT SELECTION).
g Effectuez les réglages audio avec les touches AUDIO.
10-3. DESCRIPTION TECHNIQUE
EFFECT:
Permet de sélectionnez un type d'effet entre CUT, FADE et TITLE.
• LED éteinte = CUT (SEAMLESS transition).
• LED clignotante = FADE.
• LED allumée = TITLE.
AUDIO
MUTE:
Permet d'éteindre la sortie audio (appui court).
BREAKAWAY:
Permet de diffuser en permanence une source audio. Sélectionnez une source, puis maintenez
appuyé (1 seconde) la touche BREAKAWAY (LED = double clignotement).
VOLUME (+ /-):
Réglage du volume audio.
LOGO:
Permet de faire apparaître ou disparaître les logos attribués à l'entrée sélectionnée.
FREEZE:
Permet de geler l'image de sortie.
INPUT SELECTION:
• Sélection des sources d'entrée (appui court).
• Un appui long (1 seconde) sur la source sélectionnée permet d'activer la fonction BLACK. La
sortie vidéo passe alors au noir.
• La LED allumée indique l'entrée vidéo sélectionnée. La LED clignotante indique la dernière
entrée sélectionnée (lorsque black est actif). La LED avec double clignotement, indique la
source audio diffusée (lorsque breakaway est actif).
Connecteur DB9 mâle:
Liaison RS-232 et alimentation.
Connecteur Jack 3.5 F: Raccordement pour récepteur Infra rouge optionnel.
10-4. SPECIFICATIONS TECHNIQUES
Alimentation:
+ 12Vdc (par le connecteur DB9 de l'OCTO).
Température de stockage:
-25 °C à +85 °C (-13 °F à + 185 °F).
Température ambiante maximale: < 40 °C (< 104 °F).
Hygrométrie:
10% à 80% (sans condensation).
Dimension:
L 117 x P 115 x H 55 mm.
Poids: 0,5
kg.
