OCTO range
PAGE 48
Chapitre 2 : MISE EN SERVICE

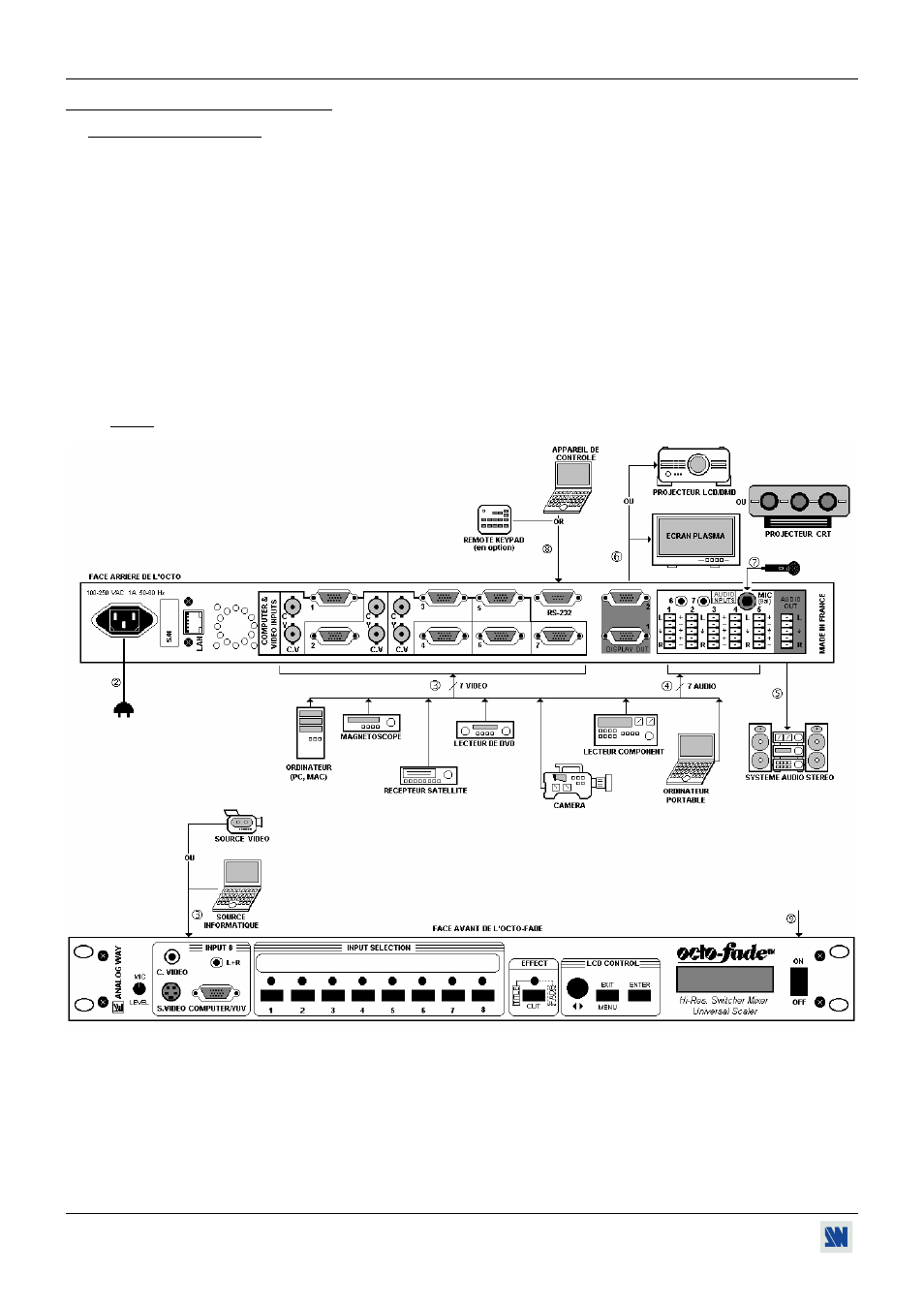

2-1. RACCORDEMENTS
c Éteignez tous les appareils avant d'effectuer les raccordements.
d Raccordez le cordon secteur à l'OCTO et à une prise de courant.
e Raccordez vos sources informatique et vidéo aux 8 entrées de l'OCTO (7 entrées en face arrière et une entrée en face
avant). Pour plus de renseignements, voir les paragraphes suivants.
f Raccordez toutes les sources audio aux connecteurs AUDIO IN correspondants.
g Raccordez votre système audio au connecteur AUDIO OUT.
h Raccordez le connecteur DISPLAY OUT sur l'entrée DATA de votre afficheur (projecteur, écran plasma...).
i Raccordez votre microphone au connecteur (jack 6,35 mm) de la face arrière MIC (Bal).
j Si nécessaire raccordez votre appareil de contrôle ou le Remote Keypad au connecteur RS-232.
k Allumez l'OCTO (interrupteur de la face avant). Allumez ensuite toutes vos sources et ensuite votre afficheur.
NOTE: Pour les opérations de commutation, voir le Chapitre 3 : MODE OPÉRATOIRE.
