RÉGLAGES
RÉGLAGE DE LA LAME À 0 ET 45°
Voir les figures 46 - 48.
La scie a été réglée en usine et, à moins qu’elle ait été
endommagée en cours de transport, aucun réglage ne
devrait être nécessaire. Arpès un usage prolongé, il peut
être nécessaire de vérifier les réglages.

Débrancher la scie.
 Relever la lame.
 Retirer le ensemble la garde de lame.
Si la lame n’est pas parfaitement verticale (0°) :

Desserrer le vis de réglage et le levier de verrouillage
de biseau.
 Placer une équerre combinée à côté de la lame, sur la
en bas. Pousser le levier de verrouillage de biseau et
resserrer le vis le réglage.
 Tourner le poignée, jusqu’à ce que l’indicateur pointe
sur zéro. Si l’indicateur ne pointe pas exactement sur
zéro alors que la poignée est tournée à fond, il peut
être nécessaire d’ajuster l’indicateur de biseau.
NOTE : Le réglage de l’indicateur exige le retrait de la
poignée.
Si la lame n’est pas parfaitement à 45° :

Desserrer le vis de réglage et le levier de verrouillage
de biseau.
 Tourner le volant de réglage de la lame jusqu’à ce que le
bas de celle-ci soit incliné à fond vers le côté gauche de
la fente.
 Tourner la poignée jusqu’à ce que le bas de la lame
se trouve complètement du côté gauche de la fente.
Pousser le levier de verrouillage de biseau pour con-
server le
réglage.
 Si la lame n’est pas parfaitement à 45°, desserrer le vis
de réglage 45° et le levier de verrouillage de biseau.
 Placer l’indicateur d’onglet sur 45°.
 Effectuer une coupe d’essai.
INDICATEUR DE
BISEAU
INDICATEUR
DE BISEAU
LEVIER DE
VERROUILLAGE
DE BISEAU
LEVIER DE
VERROUILLAGE
DE BISEAU
LAME
LAME
POIGNÉE
POIGNÉE
ÉQUERRE
COMBINÉE
ÉQUERRE
COMBINÉE
VIS DE RÉGLAGE
À 45°
VIS DE RÉGLAGE
À 0°

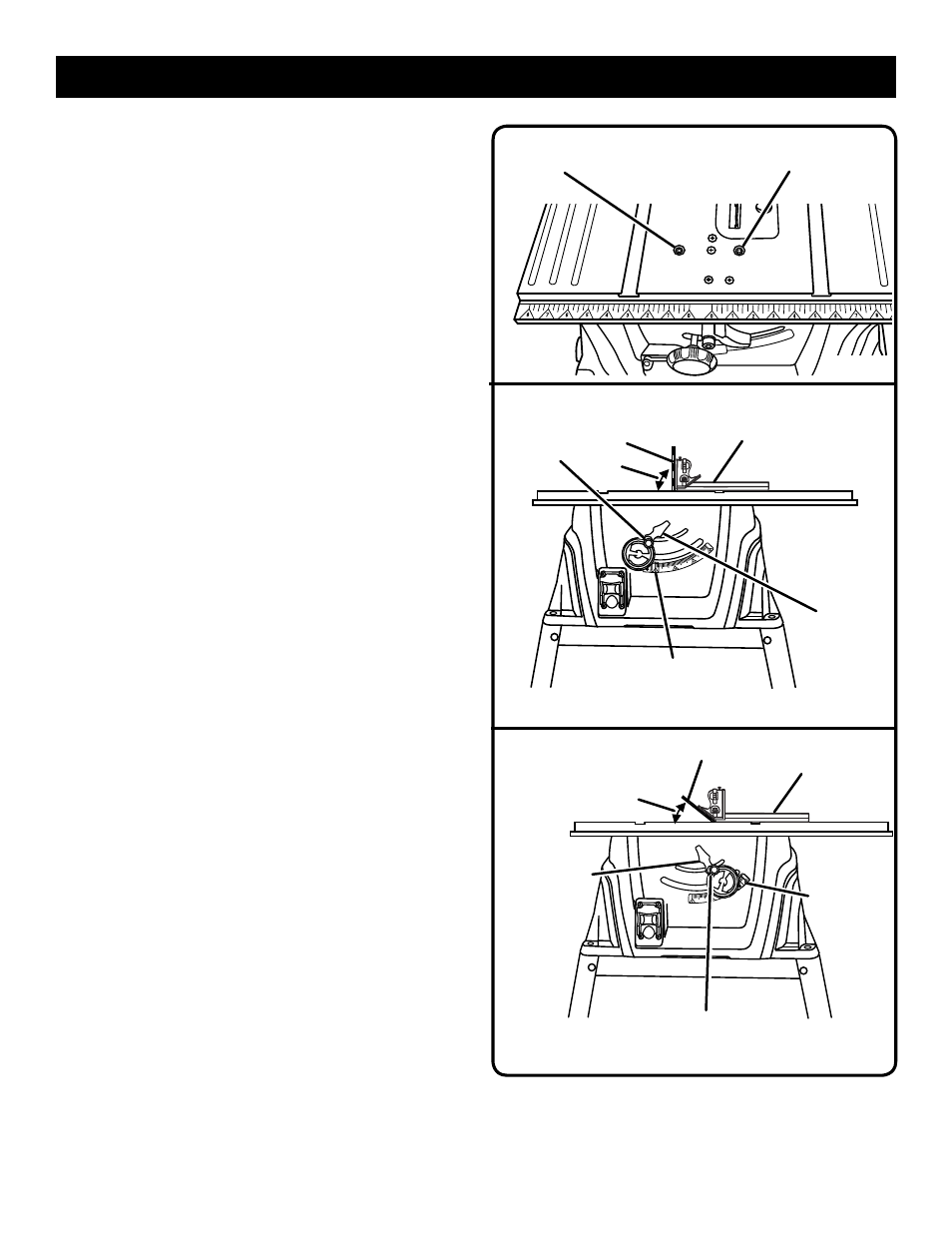

Fig. 47
Fig. 48
45°
0°
Fig. 46
