27
UTILISATION
CREUX

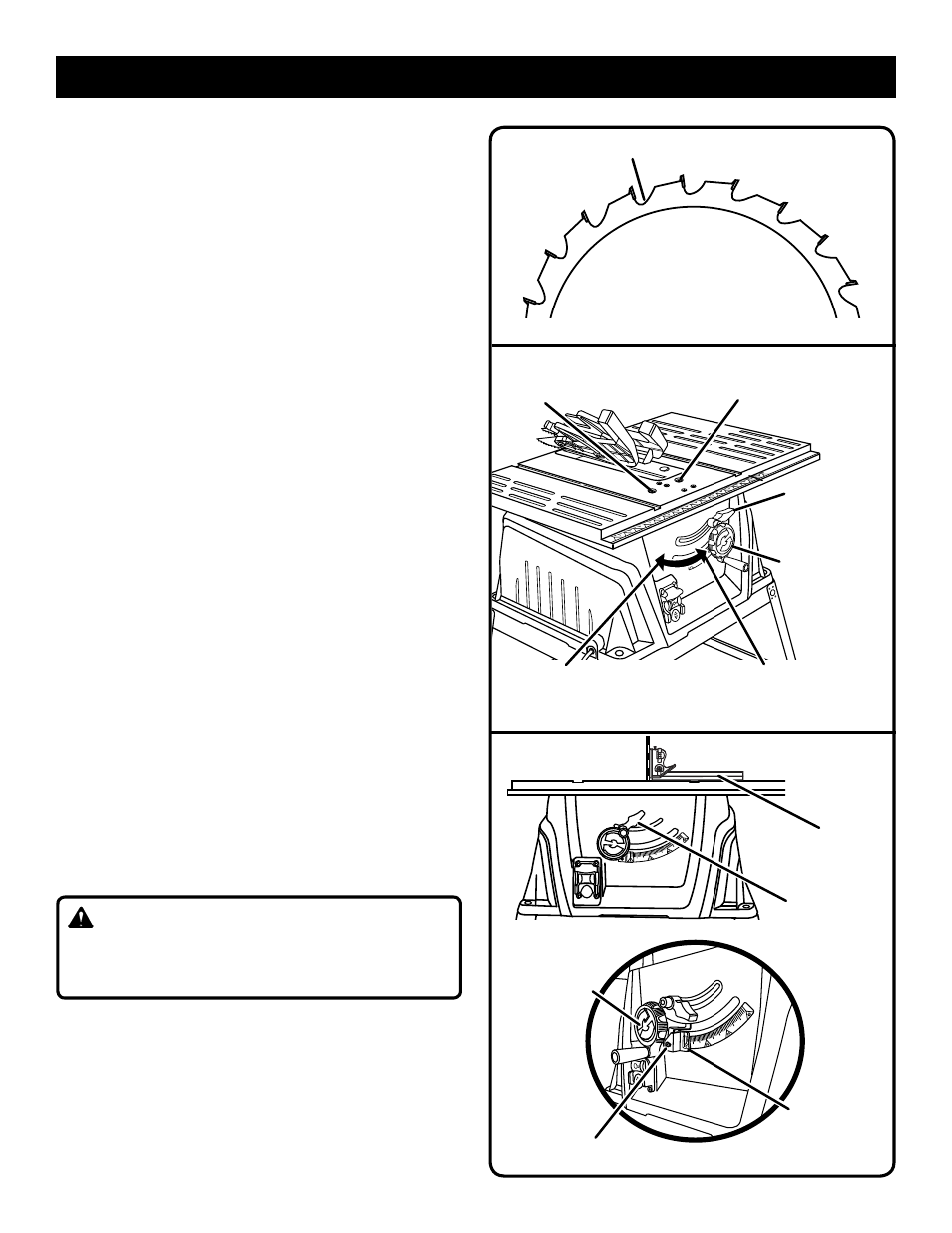

Fig. 26.
Fig. 27
Fig. 28
LEVIER DE
VERROUILLAGE
DE BISEAU
POUR RÉDUIRE
L’ANGLE
POUR AUGMENTER
L’ANGLE
VOLANT DE
RÉGLAGE DE
HAUTEUR /
BISEAU
VERROUILLAGE
DE BISEAU
90º VIS DE
RÉGLAGE
45º TORNILLOS DE
AJUSTE
INDICATEUR
DE BISEAU
VOLANT DE
RÉGLAGE DE
HAUTEUR /
BISEAU
VIS
ÉQUERRE
COMBINÉE
RÉGLAGE DE LA PROFONDEUR DE LAME
Voir la figure 26.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d’environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce.

Pousser le levier de verrouillage de biseau vers la droite.
 Relever la lame en tournant le volant de réglage de hauteur
/ biseau vers la droite ou l’abaisser en tournant le volant
de réglage vers la gauche.
RÉGLAGE DE L’ANGLE DE LAME (BESEAU)
Voir le figure 27.
NOTE : Pour une coupe à 90°, le réglage de biseau est de
0° et pour une coupe à 45°, le réglage est de 45°.

Desserrer la scie.
 Desserrer la commande de biseau en tournant le lever de
verrouillage à fond vers la gauche. S’il est nécessaire de le
desserrer davantage, tourner le levier chargé par ressort
vers l’extérieur, puis le tourner vers la droite. Relâcher le
levier et permet la manette de réglage de lame placer (la
serrure) dans sa position originale. Le tourner de nouveau
jusqu’à ce qu’il soit desserré.
 Placez le volant de réglage de hauteur vers la droite
ajuster le guide de biseau sur l’angle de 45°.
 Resserrer la commande de biseau en tournant le levier
de verrouillage vers la droite. S’il est nécessaire de le
serrer davantage, tourner le levier chargé par ressort vers
l’extérieur, puis le tourner vers la gauche. Relâcher le
levier et le laisser retourner à sa position originale. Tourner
de nouveau vers la droite. Répéter cette procédure
jusqu’à ce que le levier soit fermement serré.
RÉGLAGE DE L’INDICATEUR DE BISEAU
Voir la figure 28.
Si l’indicateur de biseau n’est pas sur zéro lorsque la lame de
la scie est à 90°, le régler en desserrant la vis et en le plaçant
sur la graduation 0° de l’échelle de biseau. Resserrer la vis.
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier que
le guide longitudinal est parallèle à la lame avant de com-
mencer une coupe.
