16
ASSEMBLAGE
ASSEMBLAGE DU STAND

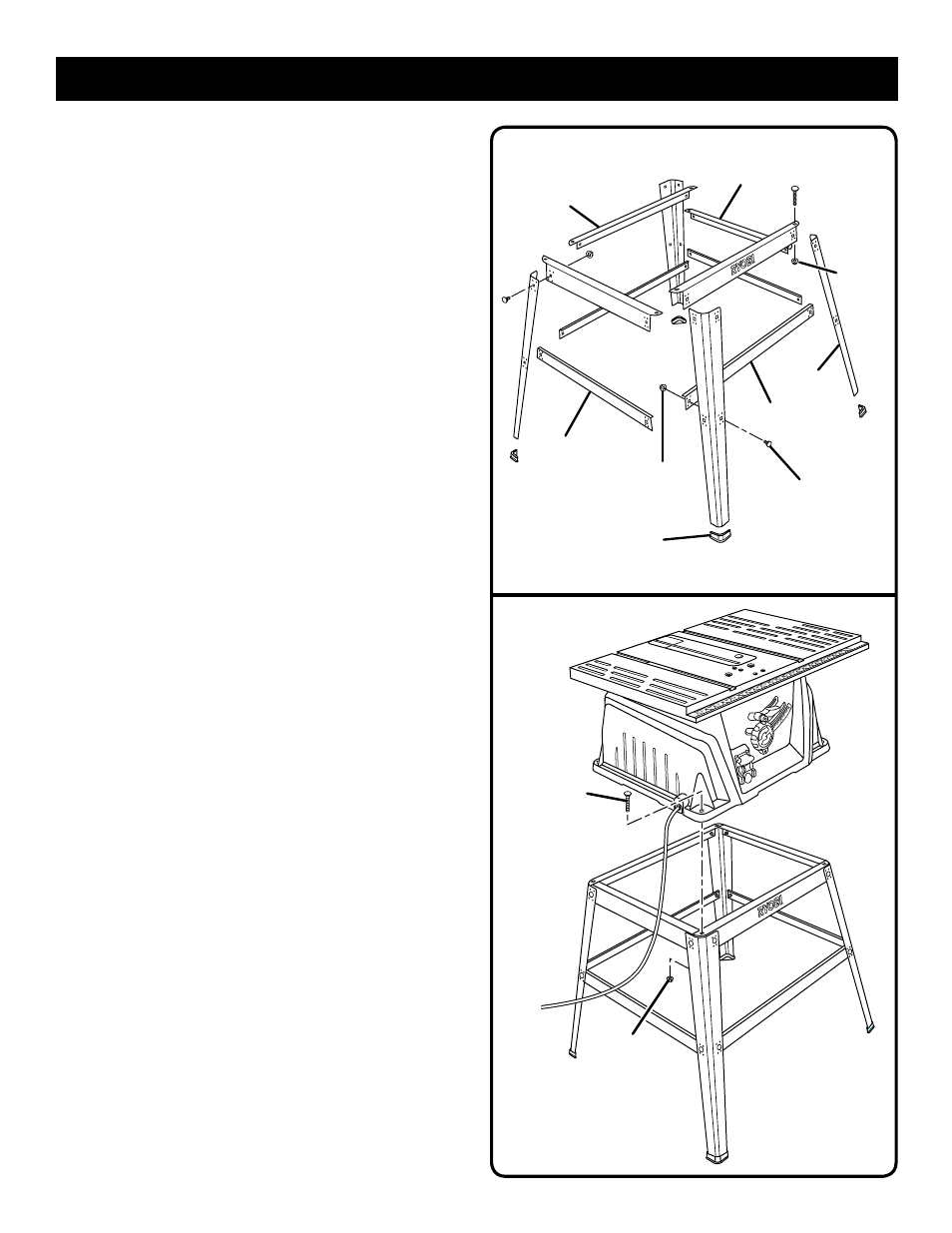

Voir la figure 7.
Il est préférable de monter le support dans l’aire où la scie
sera utilisée. Si vous avez un doute quant à la description
d’une pièce, reportez-vous au dessin. Si des pièces man-
quent, reportez le montage jusqu’au moment où la ou les
pièces manquantes seront obtenues.

Ouvrez le sachet de quincaillerie:
16 boulons (1/4 po -20 x 1/2 po)
16 écrous hex (1/4 po - 20)

Prenez les 4 montants et les 8 traverses des pièces
détachées.
 Placez une traverse supérieure à l’intérieur de 2 montants,
la partie large des pieds se dirigeant vers le haut. (Les
supérieures comportent deux grands trous à chaque
extrémité.) Assurez-vous que le cavités sur le pied
s’alignent avec les petits trous de la traverse.
 Alignez la gros trous de la traverse et des pieds. Insérez
les boulons. Ajoutez et des écrous hex. et serrez ces
derniers à la main. Répétez cette opération pour l’autre
traverse supérieure courte. Ceci représente les ensembles
de montants avant et arrière.
 Pour les côtés, installez une traverse supérieure latérale
sur deux pieds. Ajoutez la boulonnerie en la serrant avec
les doigts.
 Utilisez ces mêmes techniques pour installer les traverses
inférieures. Serrez tous les écrous hex. avec une clé à
douilles.
 Installer les patins au bas de chaque pied.
 Déplacez le support jusqu’à l’endroit voulu.
MONTAGE DU SUPPORT SUR LA BASE DE LA
SCIE
Voir la figure 8.

Ouvrez le sachet de quincaillerie:
4 boulons à collet carré (1/4 po -20 x 1-3/8 po)
4 écrous à six pans (1/4 po-20)
NOTE : Cette boulonnerie se trouve dans le sachet de
quincaillerie du support et des pieds réglables.
 Placez la base de la scie sur le support. Alignez les trous
de la table avec ceux des traverses d’extrémité.
 Placer un foulon dans chaque trou. L’assujettir avec un
écrou à six pans. Serrez-le à la main.
 Répétez cette opération pour les trois autres trous. Serrer
toute la boulonnerie fermement avec le clé à douilles.
Fig. 8
Fig. 7
BOULON DE
CARROSSIER
ÉCROU
HEXAGONAL
TRAVERSE
SUPÉRIEURE
BOULON DE
CARROSSIER
ÉCROU
HEX.
ÉCROU
HEX.
TRAVERSE
LATÉRALE
SUPÉRIEURE
TRAVERSE
LATÉRALE
INFÉRIEURE
MONTANT
TRAVERSE
INFÉRIEURE
PATINS
