UTILISATION
Fig. 33
Fig. 31
Fig. 32
VIS DE
RÉGLAGE (2)
VIS DE
RÉGLAGE (2)
RAINURE DROITE
DU GUIDE
D’ONGLET
ÉQUERRE
COMBINÉE
ÉQUERRE
COMBINÉE
LAME TROP PROCHE DE LA RAINURE DU GUIDE D’ONGLET
MISE EN PARALLÈLE DE LA LAME SUR LA
RAINURE DU GUIDE D’ONGLET

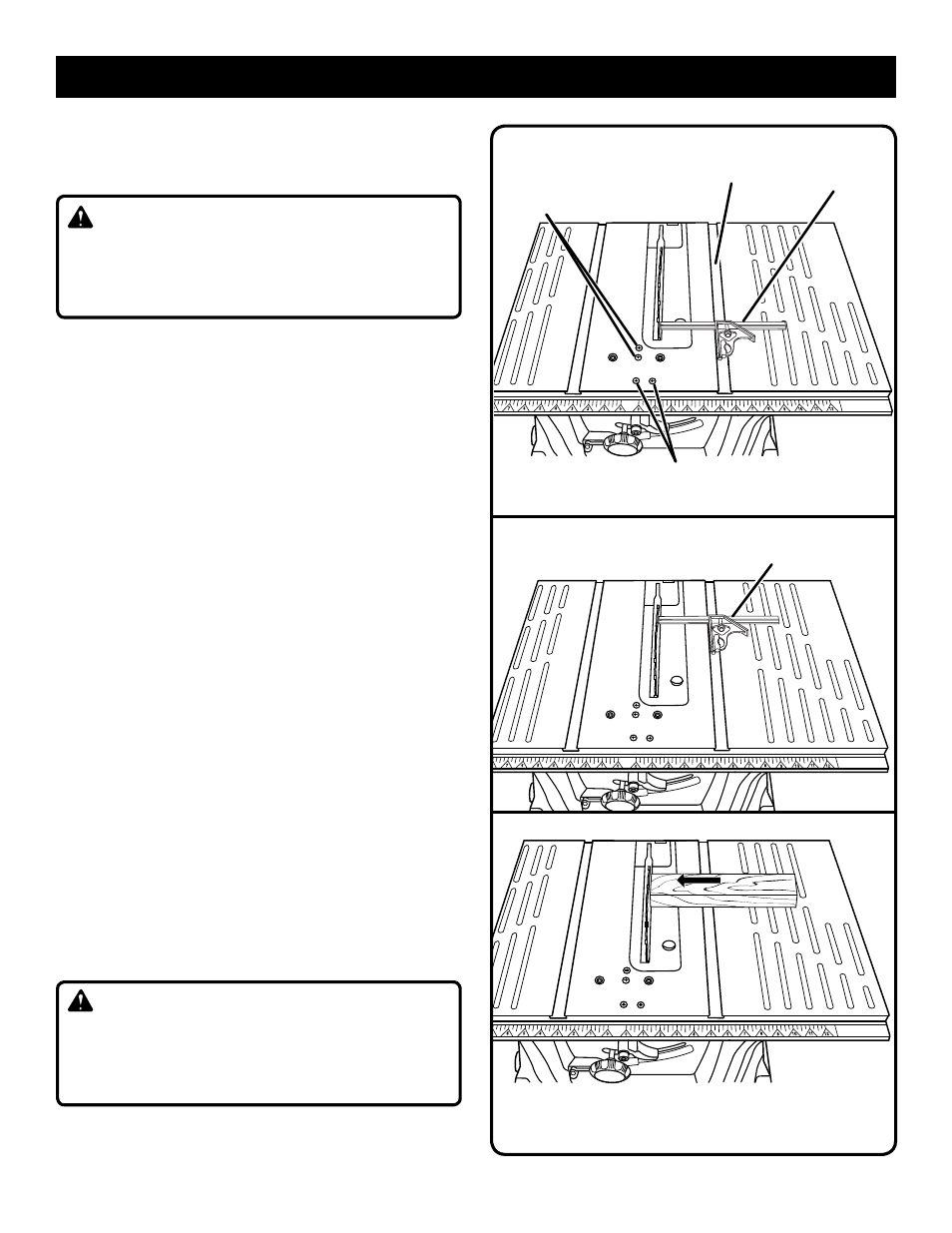

Voir les figures 31 à 33.
AVERTISSEMENT :
La lame doit être parallèle à la rainure du guide d’onglet
afin que le bois ne pince pas la lame, entraînant un rebond
risquant de causer des blessures graves. Ne pas prendre
cette précaution peut entraîner des blessures graves.
Ne desserrer aucune vis pour effectuer ce réglage avant
d’avoir vérifié le parallélisme avec une équerre et excuté
des coupes d’essai, pour déterminer si des réglages sont
nécessaires. Une fois les vis desserrées, les réglages doivent
être refaits.

Débrancher la scie.
 Retirer la garde de lame et griffes antirebond. Relever la
lame au maximum en tournant le volant de réglage de
hauteur / biseau.
 Tracer un repère à côté de l’une des dents de l’avant de la
lame. Placer une équerre combinée au ras de l’avant de la
table et du côté de la lame, comme illustré à la figure 31.
 Tourner la lame pour que la dent marquée se trouve à
l’arrière.
 Placer l’équerre à l’arrière et mesurer de nouveau la
distance. Si les distances sont identiques, la lame est
correctement alignée.
Si les distances mesurées sont différentes :

Placer le couteau diviseur à la position « Down » (Bas).
 Desserrer les vis de réglage situées sur le dessus de la
table de la scie.
NOTE : Les vis de réglage se trouvent au-dessus du
volant de réglage de hauteur / biseau et au-dessous de
la table, à l’avant de la scie.
 Si l’arrière de la lame est trop éloigné de la rainure de guide
d’onglet, placer une cale en bois contre le côté gauche
de la lame et la pousser, jusqu’à ce que la lame soit par-
ralèle à la rainure du guide d’onglet. Resserrer les vis.
Si l’arrière de la lame est trop éloigné de la rainure de
guide d’onglet, placer une cale en bois contre le côté
droit de la lame et la pousser, jusqu’à ce que la lame soit
parralèle à la rainure du guide d’onglet.
 Resserrer les vis.
AVERTISSEMENT:
Après tout réglage, aligner le guide longitudinal et la
lame pour réduire le risque de blessures causées par
un rebond. Toujours vérifier que le guide longitudinal est
parallèle à la lame avant de commencer une coupe.
