ASSEMBLAGE
PLAQUE À
GORGE
VIS
ÉCROU
VOLANT DE RÉGLAGE DE
HAUTEUR / BISEAU
POIGNÉE
ENSEMBLE
DE POIGNÉE
LEVIER DE
VERROUILLAGE
VIS
Fig. 10
Fig. 9
ÉCROU EN
NYLON
Fig. 11
Fig. 11

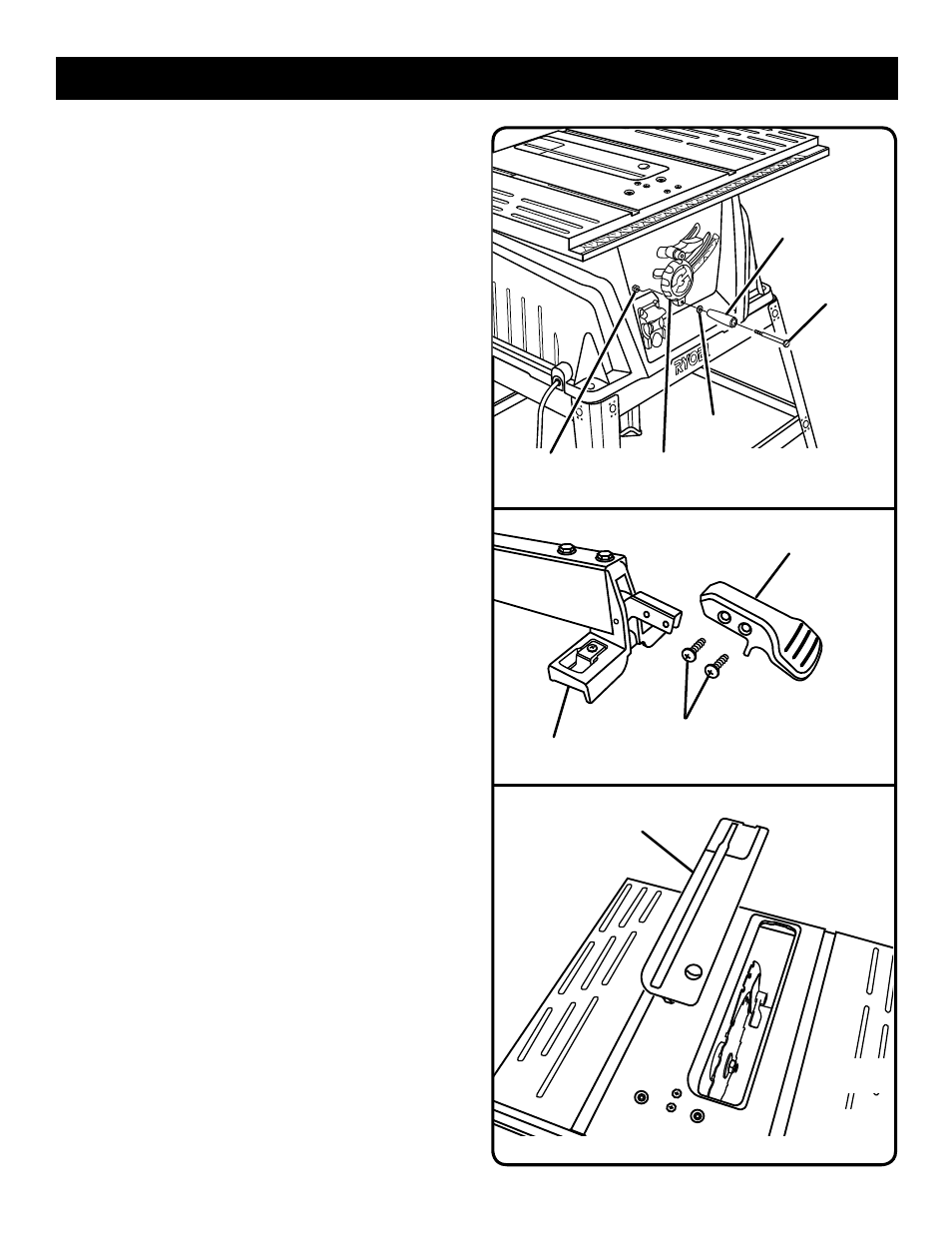

INSTALLATION DE LA POIGNÉE
Voir la figure 9.

Tenir fermement l’écrou en nylon et tourner la vis vers la
gauche pour retirer complètement l’écrou.
NOTE : Ne pas retirer la vis de la poignée.
 Insérer l’écrou en nylon dans le trou en retrait du volant
de réglage de hauteur / biseau et le maintenir en place.
 Insérer la poignée y vis dans le trou du volant de réglage
de hauteur / biseau.
 Serrer la vis en la tournant vers la droite avec un tournevis
plat.
INSTALLATION DE LA POIGNÉE DE LA LEVIER
DE VERROUILLAGE
Voir la figure 10.

Faites coulisser la levier sur le côté apparent du guide
de refente assurez-vous que la poignée est insérée aussi
loin que possible.
 Le trous dans le guide de refente métallique doit être
aligné avec l’encoches de la levier. Fixez la poignée à
l’aide de vis.
RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 11.

Abaisser la lame en tournant le volant de réglage de
hauteur / biseau vers la gauche.
 Pour enlever la plaque d’obturation, placer votre index
doigt dans le trou et puis soulevez l’extrémitéavant et
tirez-la vers l’avant de la scie.
 Pour réinstaller la plaque à gorge, glisser la languette dans
la fente de l’arrière de la scie et poussez vers le bas et
obtenir à sa place.
