21
ASSEMBLAGE

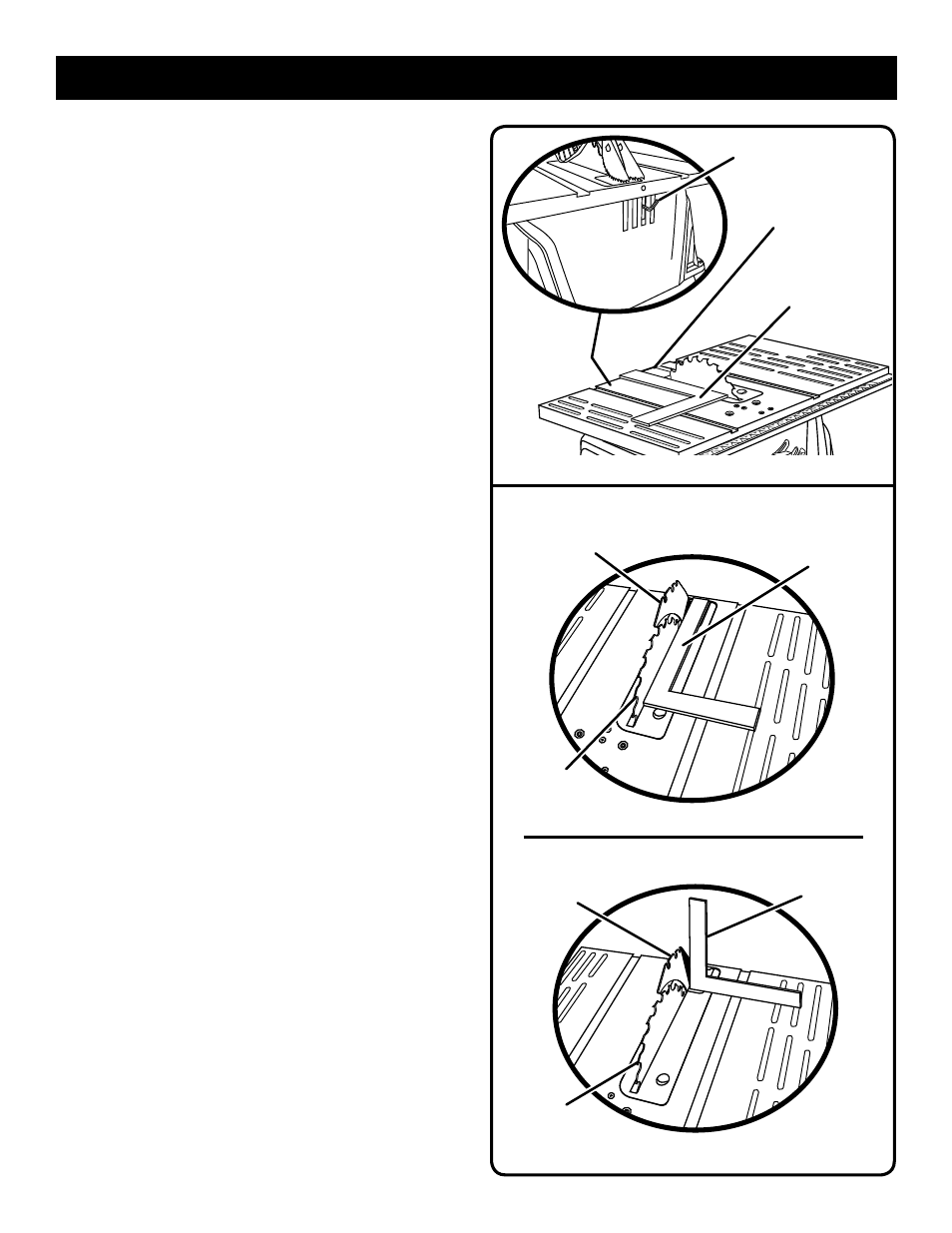

Fig. 18
Fig. 17
CLÉ HEXAGONALE
COUTEAU
DIVISEUR
ÉQUERRE DE
CHARPENTIER
PRÉCISION HORIZONTALE
PRÉCISION VERTICALE
COUTEAU
DIVISEUR
ÉQUERRE DE
CHARPENTIER
ÉQUERRE DE
CHARPENTIER
LAME
LAME
COUTEAU
DIVISEUR
VÉRIFICATION ET ALIGNEMENT DU COUTEAU
DIVISEUR ET LA LAME
Voir les figures 17 - 18..
Vérification de l’alignement du couteau diviseur :

Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Relever les griffes antirebond et ensemble de protège-
lame. Placer une équerre de charpentier à côté de la lame
et ensemble de protège-lame.
NOTE : Placez l’équerre de charpentier entre les dents
àpointes carbure et mesurez à partir de la lame. Cette
étapepermet de s’assurer que l’équerre de charpentier
est bienappliquée contre la lame de l’avant à l’arrière
 La lame de la scie et le couteau diviseur sont alignés
lorsque l’équerre de charpentier contacte la lame et le
couteau diviseur uniformément, sans laisser d’espace.
Si le couteau diviseur n’est pas alignée sur la lame, un
réglage est nécessaire. Le couteau diviseur doit être dans
l’alignement de l’avant vers l’arrière (horizontalement) et le
dessus pour inférieure (verticalement).
Réglage (horizontale et verticale) :

Relever les griffes antirebond et ensemble de protège-
lame.
 Vue de arrière le scie, desserrer le vis le support de
montage.
 Repositionner le couteau diviseur à ce que la lame soit
parfaitement alignée sur le couteau diviseur.
 Une fois la garde correctement alignée, reserrer
fermement l’écrou papillon.
 Vérifier de nouveau l’alignement et continuer à ajuster
effectuer les réglages éventuels.
