20

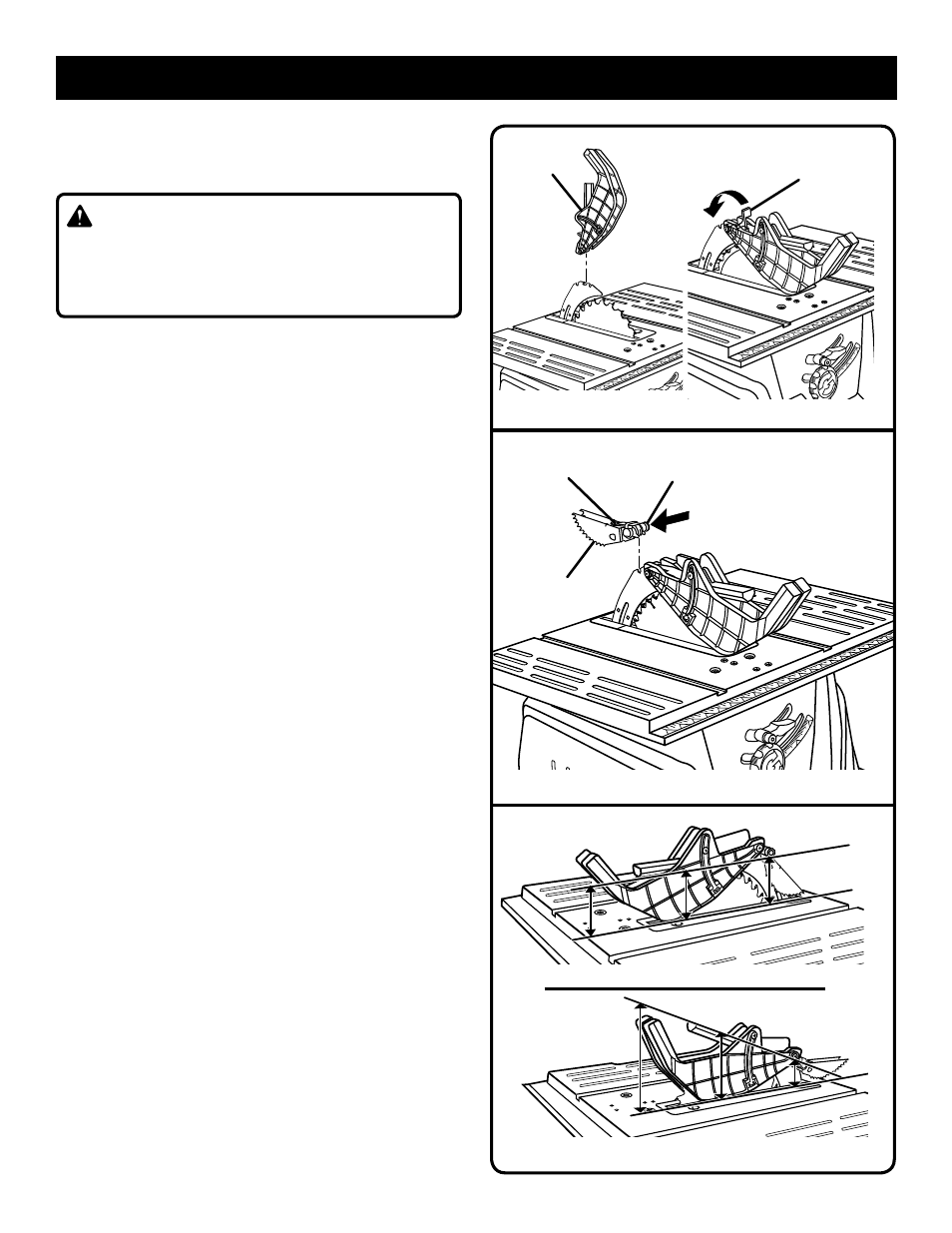

ASSEMBLAGE
PROTÈGE-
LAME LEVIER DU
GARDE
Fig. 15
GRIFFES
ANTIREBOND
POIGNÉE DE
GRIFFES BOUTON
Fig. 16
Fig. 14
CORRECT
INCORRECT
INSTALLATION DE LA PROTÈGE-LAME ET
GRIFFES ANTIREBOND
Voir les figures 14 - 16..
AVERTISSEMENT :
Remplacer des cliquets ternes ou endommagés griffes
antirebond Atténuer ou avoir endommagé des griffes ne
peut pas arrêter un rebond augmentant les risques de
blessures graves.
Les griffes antirebond devraient être seulement installés pour
coupes traversante.

Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Placer le couteau diviseur en la posición « en haut ».
 Remettre la plaque à gorge en place.
Installation la griffes antirebond :

Appuyer et prise le bouton sur le côté droit la griffes
antirbond.
 Aligner le fente dans les griffes sur le dernier trou dans
le couteau diviseur.
 Appuyer les poignée de griffes claquer que les pour placer
les et relâchez le bouton.
NOTE : Tire la poignée de griffes pour assurer que les
griffes sont assurément verrouillés.
Installation de protège-lame :

Soulever le levier du garde en haut pour déverrouiller
 Avec le devant du protège-lame a élevé, abaisser le
dos du garde dans le trou de milieu le couteau diviseur.
ppuyer le devant du garde jusqu’à ce que
c’est paral-
lèle à la table (voir la figure 16). Si le protège-lame
n’est pas parallèle la table, le couteau diviseur n’est
pas dans
« en haut » la position.
 Verrouiller le garde à sa place en appuyant le levier du
garde.
NOTE : L’alignement peut être réglé en fonction de différen-
tes largeurs de lame. Voir :
Vérification et alignement du
couteau diviseur et la lame. Vérifier que la garde de lame
fonctionne librement, sans heurter d’autres pièces.
