37
RÉGLAGES

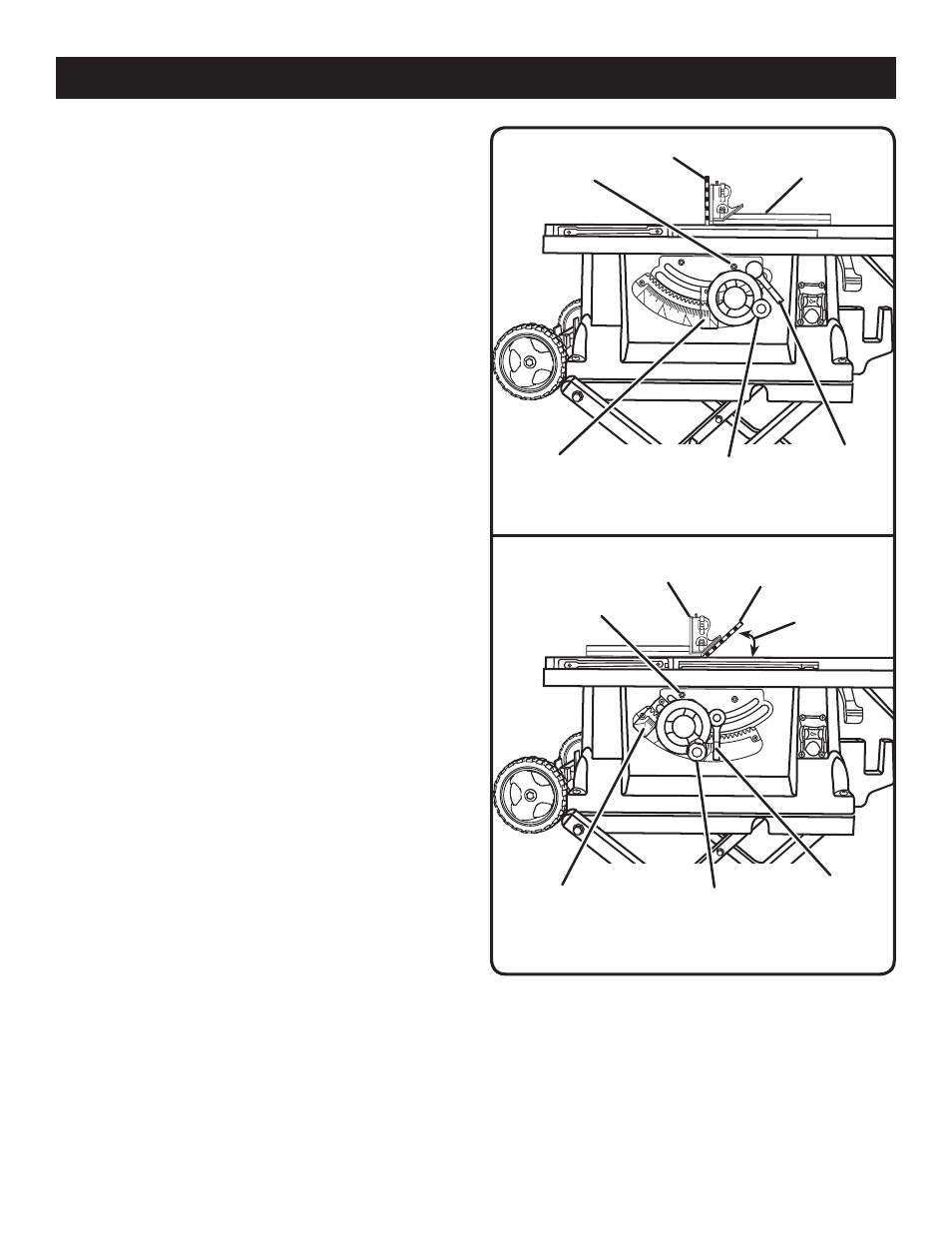

RÉGLAGE DE LA LAME À 0 ET 45°
Voir les figures 52 et 53.
La scie a été réglée en usine et, à moins qu’elle ait été
endommagée en cours de transport, aucun réglage ne
devrait être nécessaire. Arpès un usage prolongé, il peut
être nécessaire de vérifier les réglages.
 Débrancher la scie.
 Relever la lame et la garde de lame.
Si la lame n’est pas parfaitement verticale (0°) :
 Desserrer le boulon de réglage et le levier de verrouillage
de biseau.
 Placer une équerre combinée à côté de la lame, sur la
en bas. Pousser le levier de verrouillage de biseau et
resserrer le boulon pour conserver le réglage.
 Tourner le volant de réglage de biseau, jusqu’à ce que
l’indicateur pointe sur zéro. Si l’indicateur ne pointe pas
exactement sur zéro alors que la poignée de réglage de
biseau est tournée à fond, il peut être nécessaire d’ajuster
l’indicateur de biseau.
NOTE : Le réglage de l’indicateur exige le retrait de la
poignée de réglage de biseau.
Si la lame n’est pas parfaitement à 45° :
 Desserrer le boulon de réglage et le levier de verrouillage
de biseau.
 Tourner le volant de réglage de la lame jusqu’à ce que le
bas de celle-ci soit incliné à fond vers le côté gauche de
la fente.
 Tourner la poignée de réglage de biseau jusqu’à ce que le
bas de la lame se trouve complètement du côté gauche
de la fente. Pousser le levier de verrouillage de biseau
pour conserver le réglage.
 Si la lame n’est pas parfaitement à 45°, desserrer le boulon
de réglage 45° et le levier de verrouillage de biseau.
 Placer l’indicateur d’onglet sur 45°.
 Effectuer une coupe d’essai.
BouloN de
rÉGlaGe à 0°
lame
Équerre
comBiNÉe
iNdicateur
de Biseau
maNette de
rÉGlaGe de
Biseau
leVier de
VerrouillaGe
de Biseau
45°
Fig. 53
BouloN de rÉGlaGe
à 45°
lame
Équerre
comBiNÉe
iNdicateur
de Biseau
maNette de
rÉGlaGe de
Biseau
Fig. 52
leVier de
VerrouillaGe
de Biseau
