Ryobi BTS211 - Manuel (Page 23)

23
UTILISATION
RÉGLAGE DE LA PROFONDEUR DE LAME
Voir la figure 20.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d’environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce.
 Pousser le levier de verrouillage de biseau vers en bas,
afin de pouvoir régler l’angle de coupe.
 Relever la lame en tournant le volant de réglage de hauteur
/ biseau vers en bas ou l’abaisser en tournant le volant
de réglage vers la droite.
RÉGLAGE DE L’ANGLE DE LAME (BISEAU)
Voir la figure 21.
 Débrancher la scie.
 Pousser le levier de verrouillage de biseau vers en haut
afin de pouvoir régler l’angle de coupe.
 Pour incliner la lame, pousser le volant de réglage de
hauteur / biseau vers l’intérieur du bâti, afin d’engager
le mécanisme de biseau et tourner le volant jusqu’à ce
que l’indicateur pointe sur l’angle désiré.
 Pousser le levier de verrouillage à fond vers la droite tout
en maintenant le volant de réglage de hauteur / biseau.
VÉRIFICATION ET RÉGLAGE DE LA
TABLE À ONGLET COULISSANTE
POSITIONNEMENT DE LA TABLE À ONGLETS
COULISSANTE
Voir les figures 22 et 23.
Un boulon coulissant est placé à l’avant de la scie, entre la
table et l’échelle avant. Lorsque les flèches de la table de
la scie et de la table coulissante sont alignées, ce boulon
s’engage dans les trous des deux tables pour les maintenir
en place.
La table coulissante offre trois positions, procurant un
support additionnel lors de la coupe de pièces longues.
Toujours verrouiller la table coulissante lorsqu’elle n’est pas
en usage.
Pour déverrouiller la table à onglets coulissante :
 Relever la languette du boulon coulissant et pousser le
boulon à fond vers la droit.
 Verrouiller le boulon dans l’encoche d’extrême droit en
appuyant sur sa languette.
Pour verrouiller la table à onglets coulissante :
 Relever la languette et engager le boulon dans les trous
des deux tables.
 Verrouiller le boulon dans l’encoche en appuyant sur sa
languette.
NOTE : Lors du réglage de la table à onglets, garder les
mains et les doigts à l’écart des points de pincement. Tirer
la table à onglets en place avec les doigts étendus, en util-
isant uniquement le pouce, comme le montre la figure 23.
lame
iNcliNÉe
iNdicateur
de Biseau
VolaNt de rÉGlaGe
de hauteur / Biseau
leVier de
VerrouillaGe
de Biseau
creuX

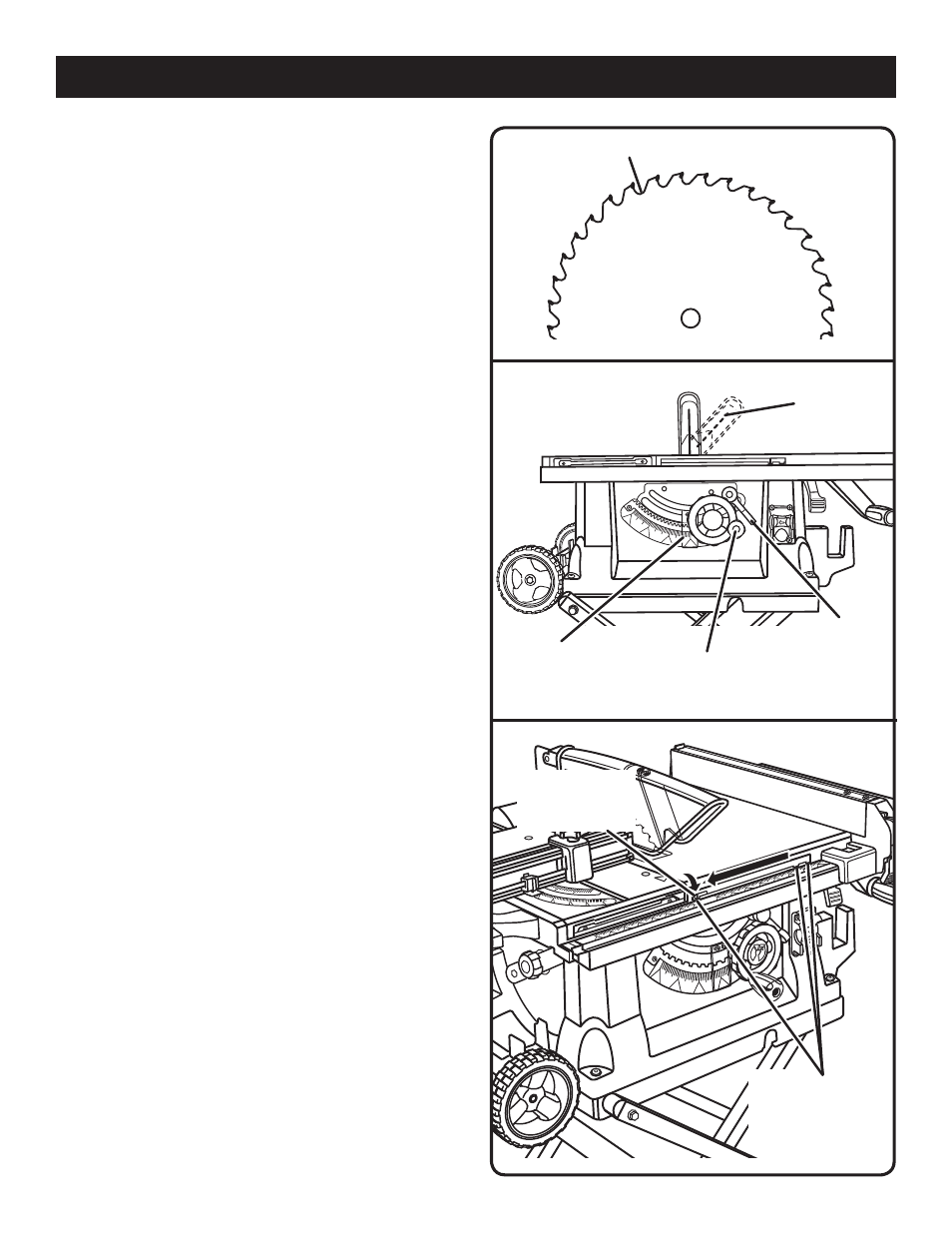

Fig. 20
Fig. 21
Fig. 22
VerrouillaGe
de coulisse
d’oNGlet
FeNtes Pour le
VerrouillaGe de
la taBle à oNGlet
