28
UTILISATION
BoutoN de
rÉGlaGe (3)
le Bois d’usaGe
Pour Pousser
la lame
Fig. 35
Fig. 34
Fig. 33

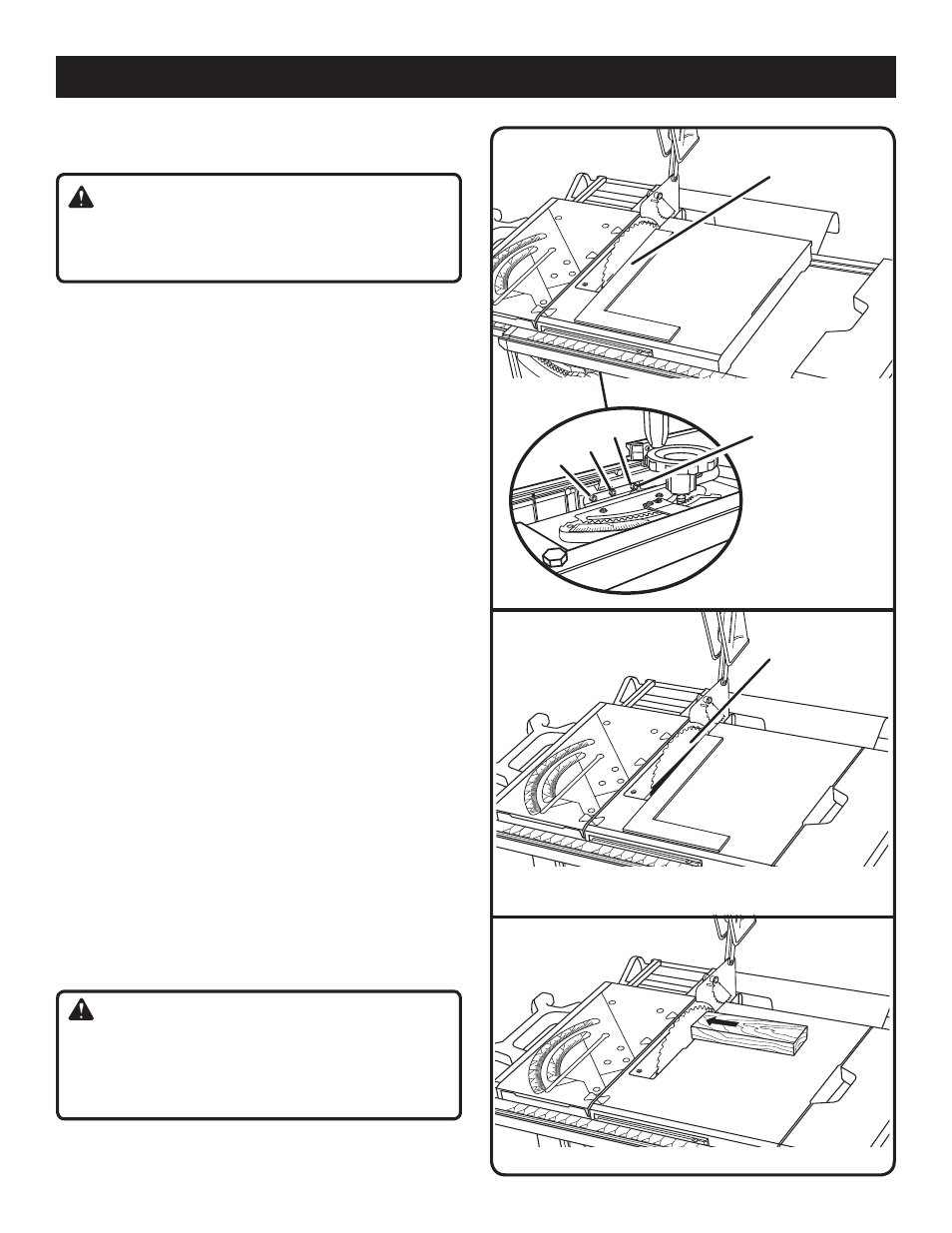

RÉGLAGE DU PARALLÉLISME DE LA TABLE
Voir les figures 33 à 35.
AVERTISSEMENT :
La lame doit être alignée pour que le bois ne pince pas la
lame, causant un rebond. Ne pas prendre cette précau-
tion peut entraîner des blessures graves.
Ne desserrer aucune bouton pour effectuer ce réglage avant
d’avoir vérifié le parallélisme avec une équerre et excuté
des coupes d’essai, pour déterminer si des réglages sont
nécessaires. Une fois les bouton desserrées, les réglages
doivent être refaits.
 Débrancher la scie.
 Relever la garde de lame. Relever la lame au maximum
en tournant le volant de réglage de hauteur / biseau.
 Tracer un repère à côté de l’une des dents de l’avant
de la lame. Placer une équerre de charpentier au ras de
l’avant de la table et du côté de la lame, comme illustré
à la figure 33.
 Tourner la lame pour que la dent marquée se trouve à
l’arrière.
 Placer l’équerre à l’arrière et mesurer de nouveau la
distance. Si les distances sont identiques, la lame est
correctement alignée.
Si les distances sont différentes :
 Extension la rallonge de table (
voir page 27).
 Desserrer les bouton de réglage (1) et (3).
NOTE : Les bouton de réglage se trouvent au-dessus du
volant de réglage de hauteur / biseau et au-dessous de
la table, à l’avant de la scie.
 Tourner les bouton de réglage (2) gauche ou droite la
lame est correctement alignée.
NOTE : Si l’arrière de la lame est trop éloigné de la rainure
de guide d’onglet, placer une cale en bois contre le côté
gauche de la lame et la pousser, jusqu’à ce que la lame
soit parralèle à la rainure du guide d’onglet. Resserrer les
boulton.
 Si l’arrière de la lame est trop éloigné de la rainure de guide
d’onglet, placer une cale en bois contre le côté droit de la
lame et la pousser, jusqu’à ce que la lame soit parralèle
à la rainure du guide d’onglet. Resserrer les bouton.
AVERTISSEMENT :
Après tout réglage, aligner le guide longitudinal et à la
lame pour réduire le risque de blessures causées par un
rebond. Toujours vérifier que le guide longitudinal est
parallèle à la lame avant de commencer une coupe.
Équerre de
charPeNtier
lame troP Proche de la raiNure du Guide d’oNGlet
Équerre de
charPeNtier
(1)
(2)
(3)
