ASSEMBLAGE
INSTALLATION DE LA GARDE DE LAME
Voir la figure 14.
Une installation correcte de l’ensemble de garde de lame
signifie que la lame de la scie et le couteau diviseurs sont
en alignement. TOUjOURS aligner le couteau diviseur sur
la lame avant de mettre la scie en marche.
 Abaisser la lame.
 Desserrer l’écrou papillon et glisser le diviseur entre
la plaque de montage et l’écrou papillon. Resserrer
partiellement l’écrou papillon.
 Vérifier l’alignement de la lame et du couteau diviseur.
NOTE : L’alignement du couteau diviseur peut être réglé
en fonction de différentes largeurs de lame. Voir : Pour
la vérification et le réglage du couteau diviseur, de la
lame et de la garde de lame, voir la section Réglages.
Vérifier que la garde de lame fonctionne librement, sans
heurter d’autres pièces.
 Serrer fermement l’écrou papillon.
NOTE : Si l’écrou papillon et les rondelles sont complètement
retirer, réinstalle dans l’ordre suivant : la rondelle plate, la
rondelle étoile, et l’écrou papillon.
INSTALLATION DU SAC À SCIURE
Voir la figure 15.
 Insérer le coude dans l’éjecteur de sciure se trouvant à
l’arrière de la scie.
 Glisser le sac à sciure sur le coude.
NOTE : Pour un fonctionnement plus efficace, vider le sac
à sciure lorsqu’il est à moitié plein. Ceci permettra à l’air de
mieux passer au travers du sac.
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec les outils faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire certifiée conforme
à la norme ANSI Z87.1. Si cette précaution n’est pas
prise, des objets peuvent être projetés dans les yeux et
causer des lésions graves.
Plaque de
moNtaGe
Écrou
PaPilloN
diViseur
GriFFes
aNtireBoNd
sac à
sciure
Goulotte
d’ÉVacuatioN
coude

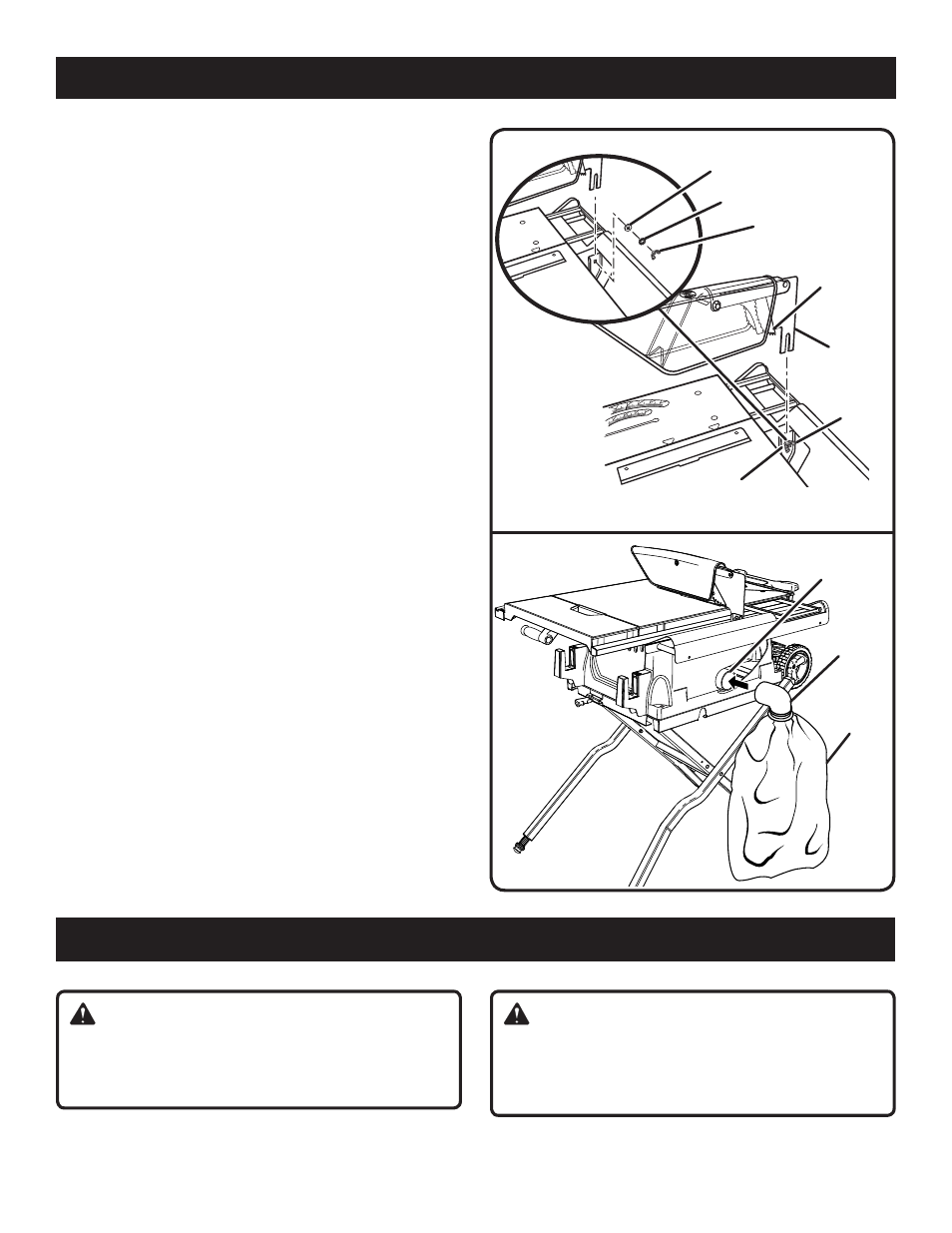

Fig. 14
Fig. 15
roNdelle
Plate
roNdelle Étoile
Écrou
PaPilloN
