RÉGLAGES
VÉRIFICATION ET ALIGNEMENT DU COUTEAU
DIVISEUR, DE LA LAME ET DE LA GARDE DE
LAME
Voir la figure 50.
Si la garde n’est pas alignée sur la lame, elle doit être ajustée.
Le couteau diviseur doit être aligné sur la lame.
Vérification de l’alignement du couteau diviseur :
 Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la gauche.
 Relever les griffes antirebond et placer une équerre de
charpentier à côté de la lame, sur la gauche.
 La lame de la scie et le couteau diviseur sont alignés
lorsque l’équerre de charpentier contacte la lame et le
couteau diviseur uniformément, sans laisser d’espace.
Si le couteau diviseur et la lame de la scie ne sont pas
alignés, un réglage est nécessaire. Réglage :
 Débrancher la scie et relever la garde de lame.
 Relever les griffes antirebond et placer une équerre de
charpentier à côté de la lame, sur la gauche.
 Desserrer deux vis papillon fixant la garde de lame sur le
support de montage et repositionner la garde de façon à
ce que la lame soit parfaitement alignée sur le couteau
diviseur.
 Une fois la garde correctement alignée, resserrer ferme-
ment vis.
 Vérifier de nouveau la position de la dent marquée avec
l’équerre combinée pour s’assurer que le réglage n’a pas
changé.
VÉRIFICATION DE L’ALIGNEMENT DU GUIDE
LONGITUDINAL SUR LA LAME
Voir la figure 51.
 Débrancher la scie.
 Relever la poignée de verrouillage afin de pouvoir déplacer
le guide longitudinal.
 Placer une équerre de charpentier à côté de la lame et
amener le guide contre l’équerre. Relever la dimension
de l’échelle graduée.
 Ramener le guide à sa position initiale et tourner l’équerre
de 180° pour vérifier l’autre côté.
 Si les deux dimensions sont différentes, desserrer les
deux vis du guide et l’aligner.
 Resserrer les deux vis.
 Effectuer deux ou trois coupes d’essai sur des chutes de
bois. Si les coupes ne sont pas précises, reprendre les
étapes précédentes.
AVERTISSEMENT :
Avant de brancher la scie pour effectuer des coupes
d’essai, s’assurer que le commutateur est en position
d
’ARRÊT et que la garde de lame est en place. Ne pas
prendre cette précaution peut entraîner des blessures
graves.
lame
Vis
Guide
loNGitudiNal
leVier de
BlocaGe
Équerre de
charPeNtier
Vis (2)
Équerre de
charPeNtier

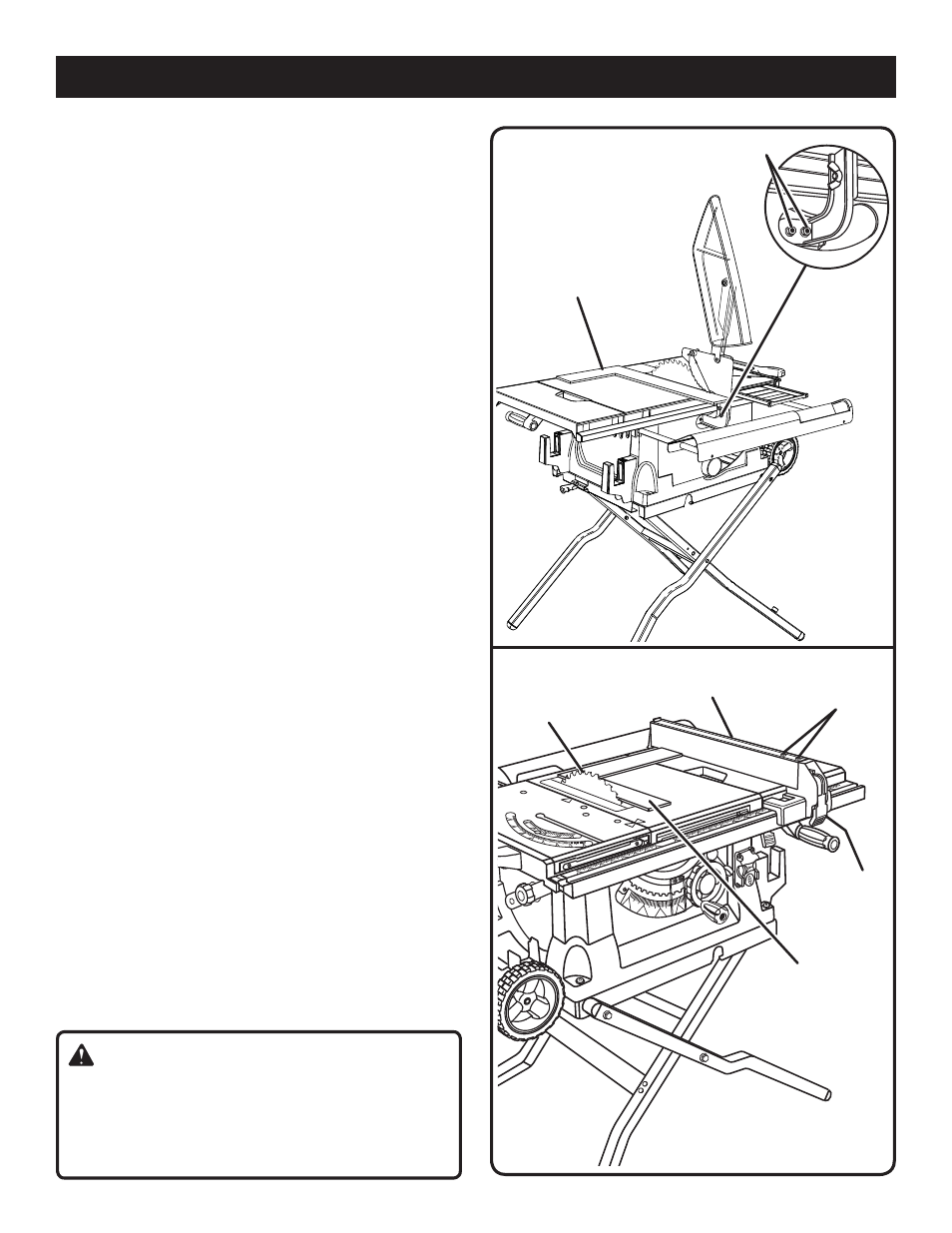

Fig. 51
Fig. 50
