24
UTILISATION
VÉRIFICATION DU PARALLÉLISME DE LA
BASE D’ONGLET

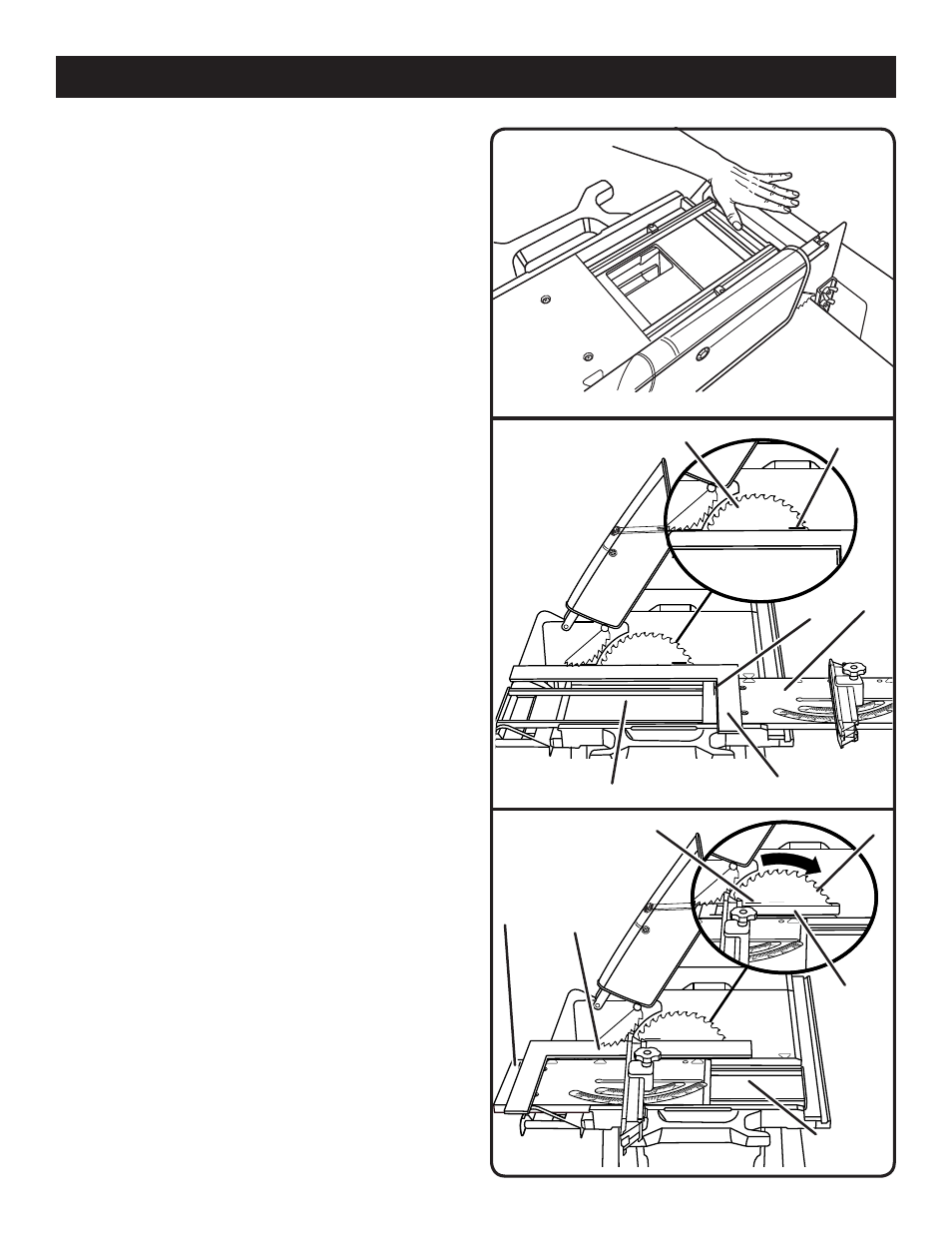

Voir les figures 24 et 25.
 Débrancher la scie.
 Préparer la scie comme pour l’exécution d’une coupe.
Serrer les cales de rails, le verrouillages d’onglet, bouton
de la cale de réglage, etc.
 Faire glisser la table d’onglet (A) à fond vers l’avant de la
base d’onglet (b). Tracer un repère (C) près de l’extrémité
de la table à onglet, comme illustré à la figure 24.
NOTE : L’avant de la base d’onglet se trouve du côté
entrée de la scie.
 Tracer un repère sur une dent (D) de la lame et faire tourner
la lame (E) de manière à placer ce repère devant la plaque
à gorge.
 Poser une équerre de charpentier (G) contre la lame et
l’aligner sur le repère de la table à onglets. Mesurer la
distance entre la lame et le bord de la table à onglet.
NOTE : Placer l’équerre de charpentier entre les dents
au carbure et mesurer la distance à partir de la lame.
Cette opération assure que l’équerre de charpentier est
en contact sur toute la longueur de la lame.
 Retirer l’équerre et faire glisser la table à onglets à fond
vers l’arrière de la base d’onglets.
 Faire tourner la lame, de manière à ce que le repère de
référence se trouve à l’arrière de la plaque à gorge. Faire
tourner la lame, de manière à ce que le repère de référence
se trouve à l’arrière de la plaque à gorge.
 Poser l’équerre de charpentier contre la lame et l’aligner sur
le même repère de la table à onglets. Mesurer la distance
entre la lame et le bord arrière de la table à onglet.
 Comparer les mesures de l’avant et de l’arrière. Si elles
sont identiques, continuer en vérifiant l’alignement du
guide d’onglet. Si elles ne le sont pas, la base d’onglet
nécessite un alignement. Cet alignement doit être effectué
avant celui du guide d’onglet. Voir la section
Réglage de
la base d’onglet ci-après.
Fig. 25
d
e
F
G
c
B
Fig. 23
Fig. 24
a
B
c
G
d
e
