18
ASSEMBLAGE
Petite clÉ
à lame
Grosse clÉ
à lame
VÉRIFICATION DE L’INSTALLATION DE LA
LAME

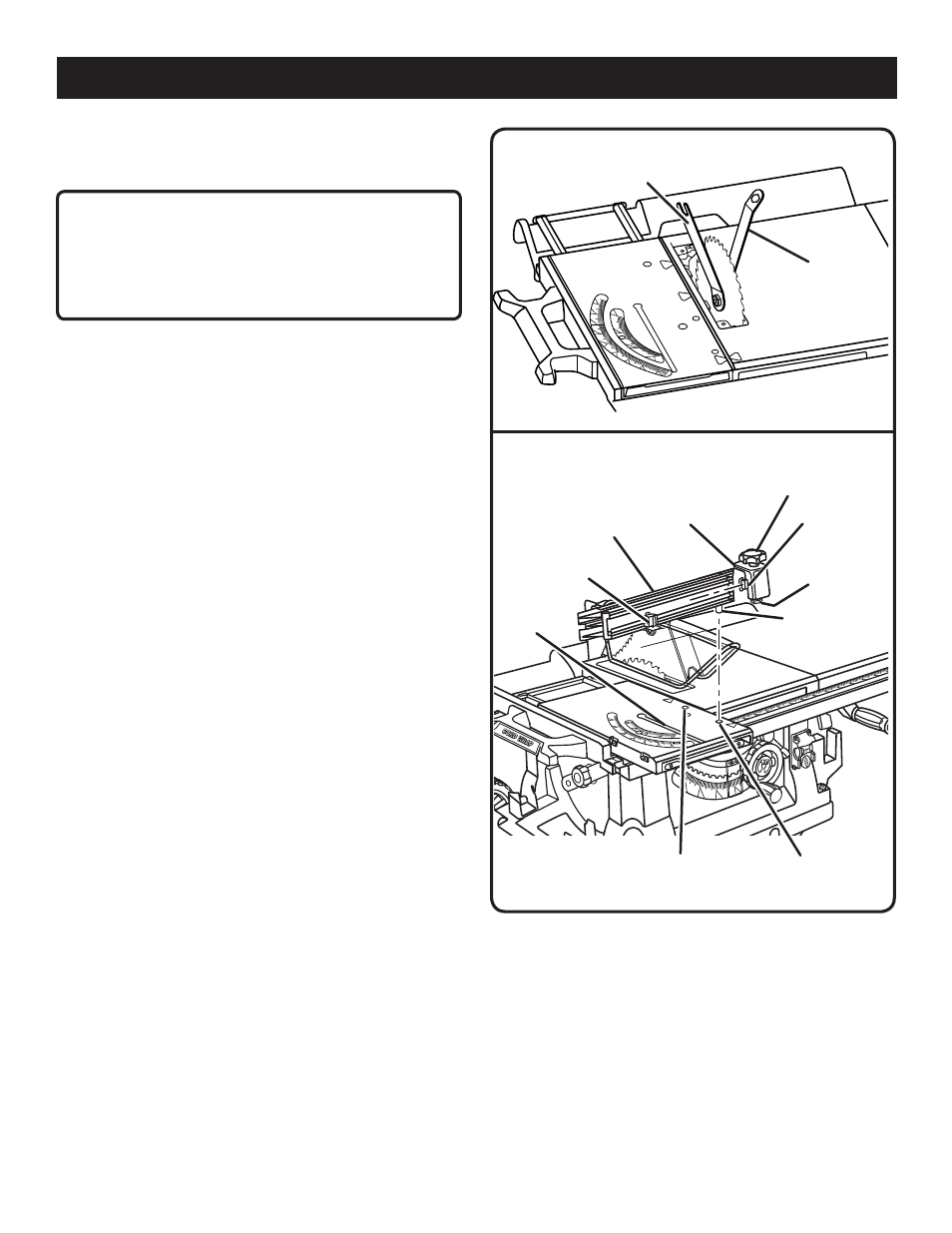

Voir la figure 12.
ATTENTION :
Pour que la lame fonctionne correctement, ses dents
doivent être orientées vers le bas et l’avant de la scie.
Sans cela, la lame, la scie ou la pièce à couper pourrait
être endommagée.
NOTE : L’axe de lame est fileté à gauche.
 Abaisser la lame et retirer la plaque à gorge.
 S’assurer que le levier de verrouillage de biseau est poussé
à fond vers la gauche. Relever la lame au maximum en
tournant le volant de réglage de hauteur / biseau vers la
gauche.
Pour desserrer la lame :
 Engager la plus petite des clés plates sur les méplats de
l’axe d’entraînement.
 Engager l’extrémité fermé de la plus grande clé sur l’écrou.
Saisir les deux clés fermement et tirer la plus grande vers
l’avant de la machine.
Pour serrer la lame :
 Engager la plus petite des clés ur les méplats de l’axe
d’entraînement.
 Engager l’extrémité fermé de la plus grande clé sur l’écrou.
Saisir les deux clés fermement et tirer la plus grande vers
l’arrière de la machine. S’assurer que l’écrou de lame est
fermement serré. Ne pas trop serrer.
 Remettre la plaque à gorge.
 Vérifier que la lame tourne librement, sans toucher quoi
que ce soit.
INSTALLATION DU GUIDE D’ONGLET
Voir la figure 13.
 Retirer le guide d’onglet de son support de rangement
situé sur le côté du bâti de la scie.
 Pour installer le guide d’onglet sur la table, desserrer le
boulon de verrouillage à pouvoir l’engager dans la fente
de la table.
NOTE: Si le porte-guide d’onglet n’est pas installé,
glissez les pattes dans les rainures du guide d’onglet.
 Installer le guide sur la table à onglet, en plaçant la goupille
de positionnemenr (se trouvant au-dessous du guide
d’onglet) dans le trou « A » ou « b ». En même temps,
placer le boulon de fixation dans la fente.
 Placer l’indicateur d’onglet sur la graduation de l’échelle
désirée, à l’extrémité du guide opposée à la goupille de
positionnement.
 Resserrerla bouton de la cale de réglage.
BouloN de
FiXatioN
suPPort
de Guide
d’oNGlet
trou
« a »
trou
« B »
FeNte de
la taBle
iNdicateur
d’oNGlet
Guide
d’oNGlet
BoutoN de
la cale de
rÉGlaGe
Fig. 12
Fig. 13
GouPille de
PositioNNemeNt
laNGuette
