Section 2 NOMENCLATURE
2A080030A
KM-6230 (KME)
/ 131
2-6

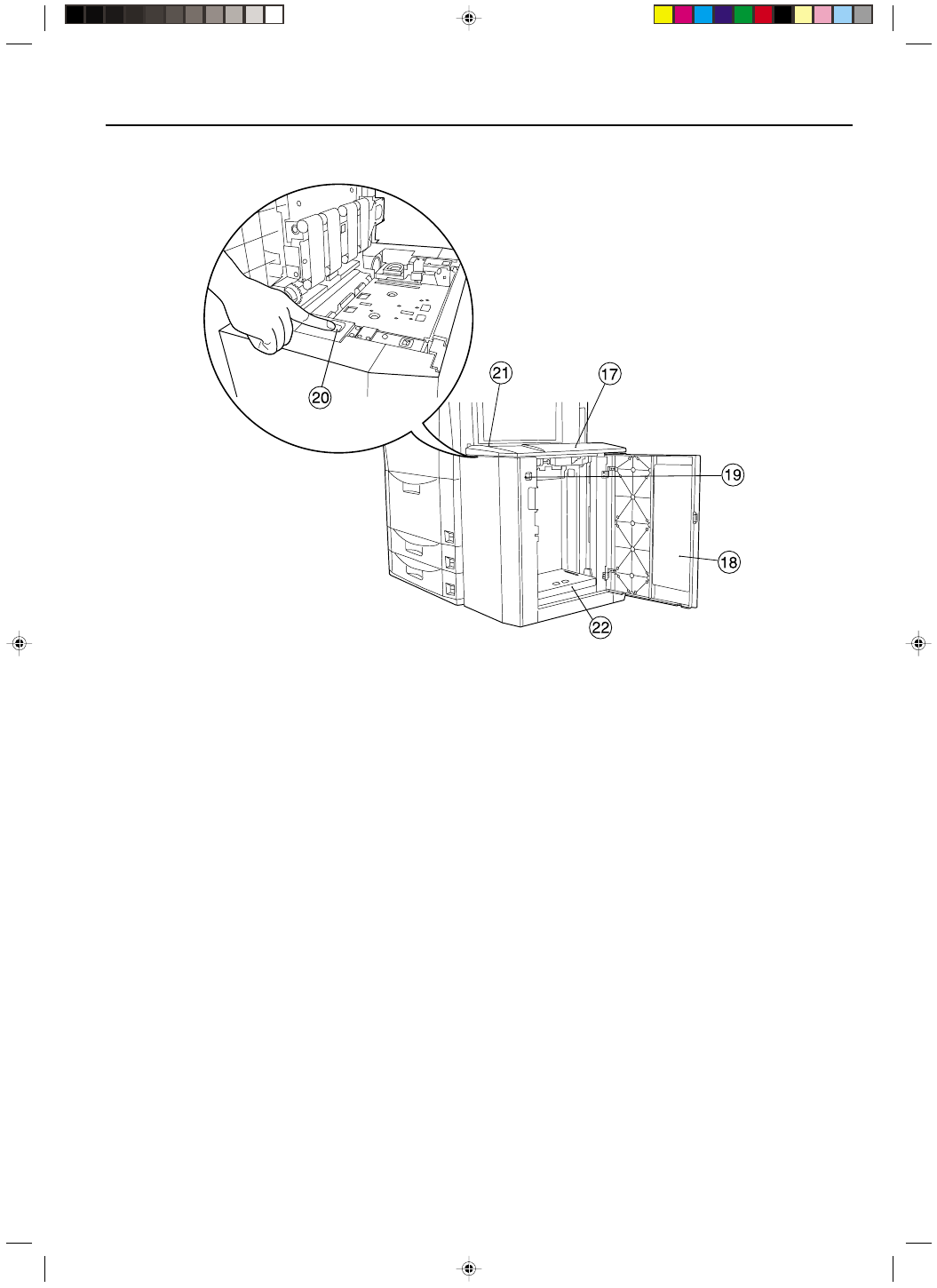

● Commode latérale
& Panneau supérieur
* Panneau droit
(Ouvrir ce panneau pour mettre du papier dans la commode latérale.)
( Commutateur de montée/descente du plateau de papier (pour le panneau droit)
(Maintenir ce commutateur enfoncé pour faire monter ou descendre le plateau de
papier situé à l’intérieur de la commode latérale. Si l’un des panneaux, supérieur ou
droit, est ouvert, le plateau de papier restera immobile même si ce commutateur est
pressé.)
) Commutateur de montée/descente du plateau de papier (pour le panneau
supérieur)
(Presser ou maintenir ce commutateur enfoncé pour faire monter ou descendre le
plateau de papier situé à l’intérieur de la commode latérale. Presser une fois ce
commutateur pour abaisser le plateau de papier jusqu’à un niveau où 1000 feuilles
de papier pourront être mises en place. Maintenir ce commutateur enfoncé pour
abaisser le plateau jusqu’à un niveau où 4000 feuilles de papier pourront être mises
en place. Si le panneau droit est ouvert, le plateau de papier restera immobile même
si ce commutateur est pressé.)
⁄ Bouton d’ouverture de la commode
(Maintenir ce bouton enfoncé pour détacher la commode latérale du copieur.)
¤ Plateau de papier
