Dénuder le câble et l‘introduire dans le
fыt а sertir du contact-pilote (3).
Le câble doit être visible par l‘orifice
de contrôle avant et après sertis-
sage. Sertir avec la pince à sertir et la
matrice (ill. 3).

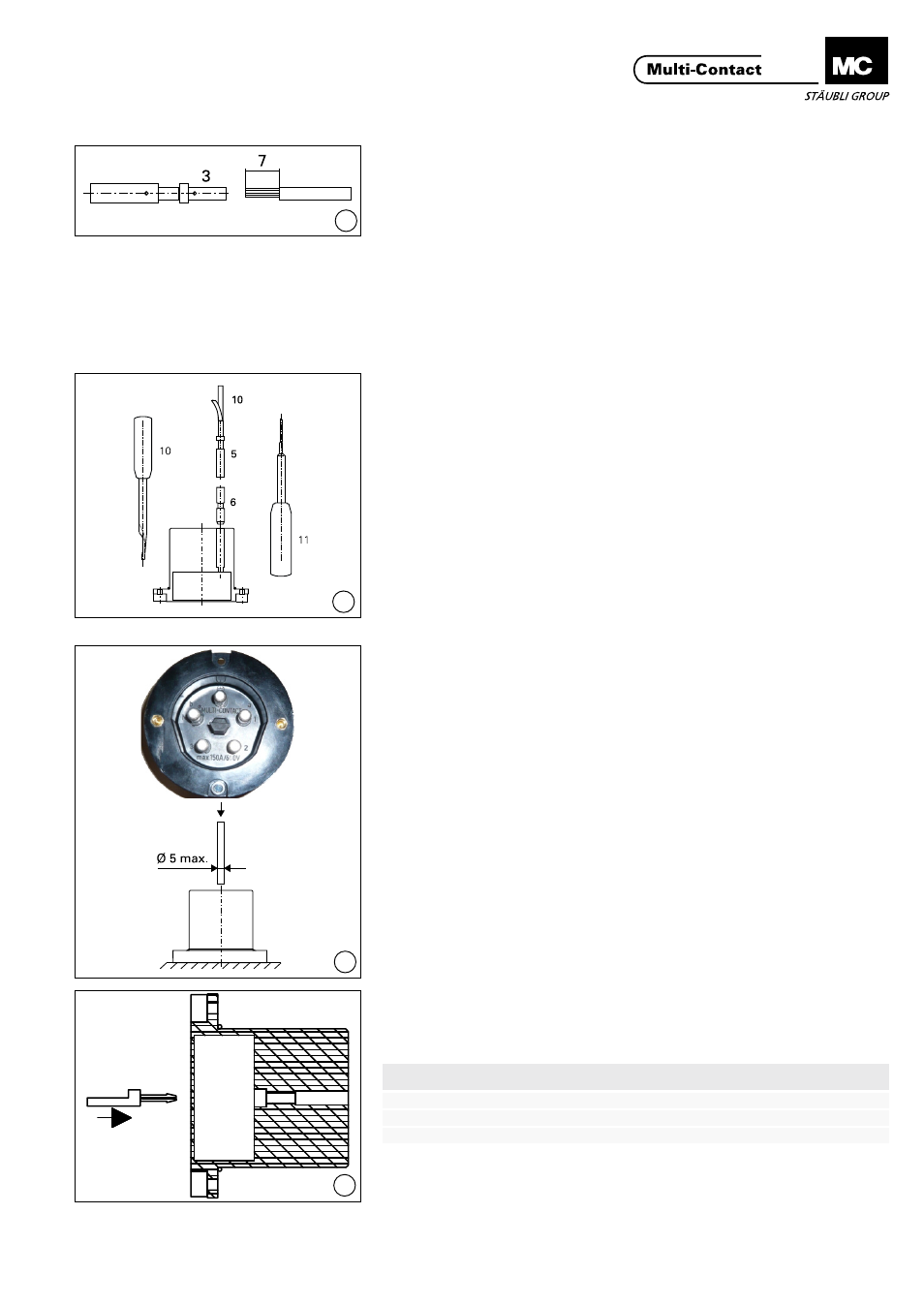

(ill. 12)
Strip the cable and insert cable into
the crimping sleeve of the pilot con-
tact (3). Wires must be visible in the
sight hole before and after crimping.
Crimp with crimping pliers and insert
(ill�3)�
Réglage de la pince à sertir (sélecteur):
1,5 mm 2 = Sel. Nr.6 (AWG16)
1,0 mm 2 = Sel. Nr.5 (AWG18)
0,75 mm 2 = Sel. Nr.5 (AWG18)
0,5 mm 2 = Sel. Nr.4 (AWG20)
Crimping plier (selector):
1,5 mm 2 = Sel. Nr.6 (AWG16)
1,0 mm 2 = Sel. Nr.5 (AWG18)
0,75 mm 2 = Sel. Nr.5 (AWG18)
0,5 mm 2 = Sel. Nr.4 (AWG20)
(ill. 13)
Monter les logements pour contacts
pilotes (6) par la face arrière dans les
orifices correspondants.
Insérer ensuite (jusqu‘en butée) les
contacts pilotes (5) dans leur loge-
ment respectif par la face arrière en se
servant de l‘outil (10).
Le montage peut être facilité en plon-
geant les contacts dans de l‘alcool
industriel�
Les contacts montés trop en avant
peuvent être ramenés dans leur
position nominale à l‘aide de l‘outil de
démontage (11).
(ill. 13)
Press pilot contact supports (6) from
connection side into the drilled holes�
Press contacts (5) from connec-tion
side into pilot contact supports (6)
with the insertion tool (10) until they
snap into place�
To facilitate installation immerse the
contacts in industrial alcohol�
If the contacts have been pressed in
too far, their position should be cor-
rected with the socket extraction
tool (11)�
Montage du codage hexago-
nal Assembly of hex. coding pin
(ill. 14)
Le codage de l‘article 30�0039 est
prémonté.
(ill. 14)
On article 30�0039 the coding pin is
already mounted.
Pour les autres modèles, le codage
peut être ajouté.
Transpercer le trou pour codage hexa-
gonal avec un poinçon (Ø 5 mm max.)
For the other models the coding can
be added�
Using a punch (Ø 5 mm max.) break
through the hole for the hex. coding
pin�
(ill. 15)
Visser ou emmancher le codage
hexagonal dans la position souhaitée
jusqu‘en butée.
(ill. 15)
Screw in or press-in the hex. coding
pin in the desired position until it can
be heard engaging�
*
1 = à visser (dans Art. 30.0039 déjà monté)
2 = à emmancher
*
1 = Screw (in Art. 30.0039 mounted)
2 = Snap-in
Type
No. de Cde.
Order No.
Cote sur plats
Across flats
Principe de montage*
Fitting system*
convient pour
fits to
6KT.KOD.TID/S2 30.5309 11 mm 1 TID150/...-S8/M8
6KT.KOD.TID/S150 30.5311 11 mm 2 TID150-S8/M8
6KT.KOD.TID/S135 30.5313 9 mm 2 TID-S6/M5
