NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
GAUDI’
page
25
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

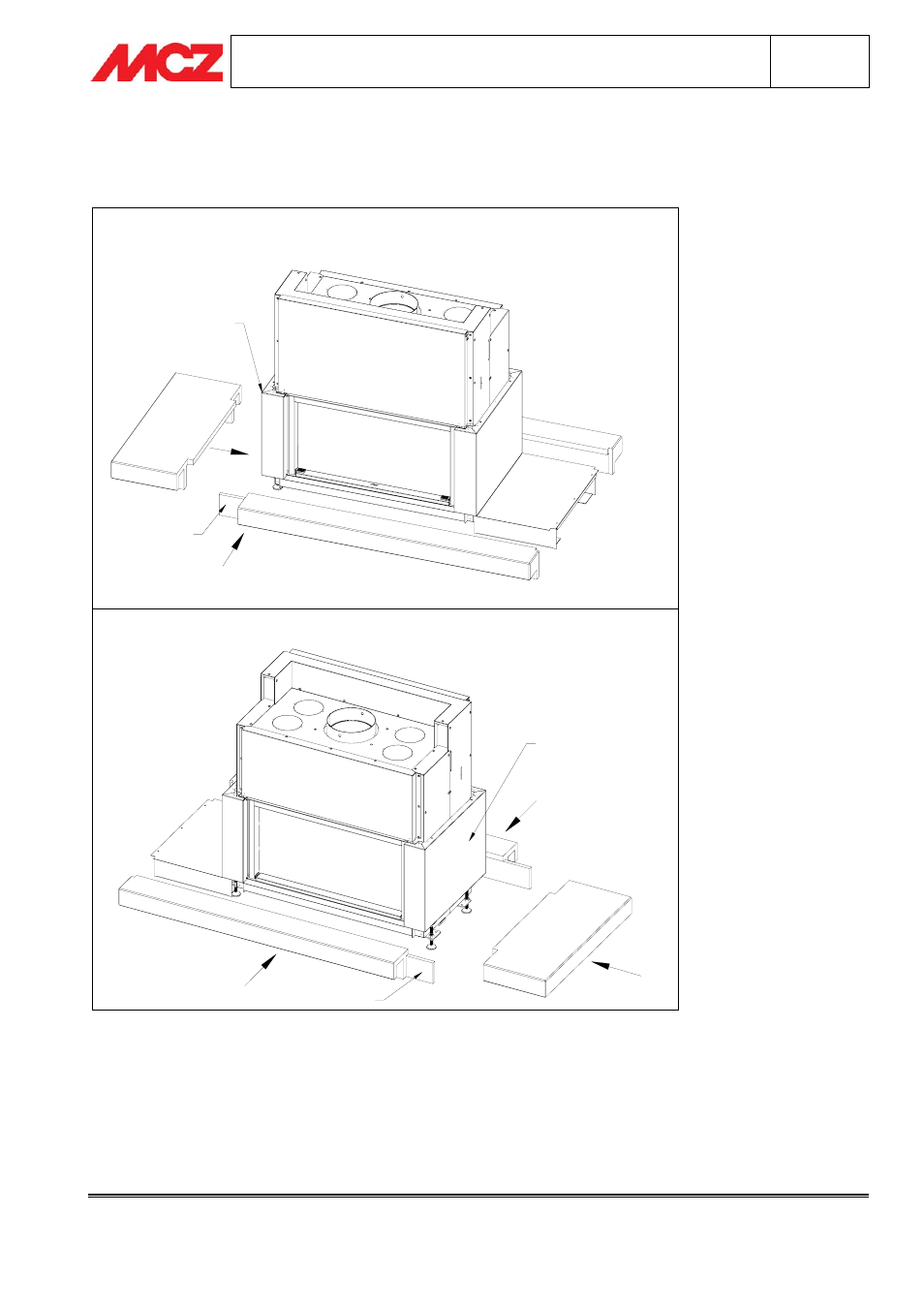

3.12. PHASE 7 - “GAUDI AVEC COMPARTIMENT”– MONTAGE DALLE FOYÈRE
(élém. 5, 6 et 7)
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
SUPPORTO
NON A VISTA
SPALLA
RIVESTIMENTO
A VISTA
SUPPORTO
NON A VISTA
SPALLA
RIVESTIMENTO
A VISTA
Avant de procéder avec le montage définitif de la dalle foyère, nous conseillons de faire un premier essai à sec
et, ensuite, de passer à l'installation finale. Si nécessaire, agir sur les pieds de Forma PuroB95 pour un réglage
millimétrique de la hauteur du monobloc.
Placer les deux
éléments latéraux (droite et gauche) de la dalle foyère sous les Profils cache-bord et sous la
base compartiment (dans la direction indiquée sur la figure) : corriger leur position afin que la partie saillante
frontalement soit alignée avec le
jambage d'habillage apparent. Si nécessaire, soutenir temporairement les deux
éléments à l'aide des supports mobiles. Les
Profils cache-bord et la base compartiment doivent être posés sur la
dalle foyère.
