NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
GAUDI’ page 14
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

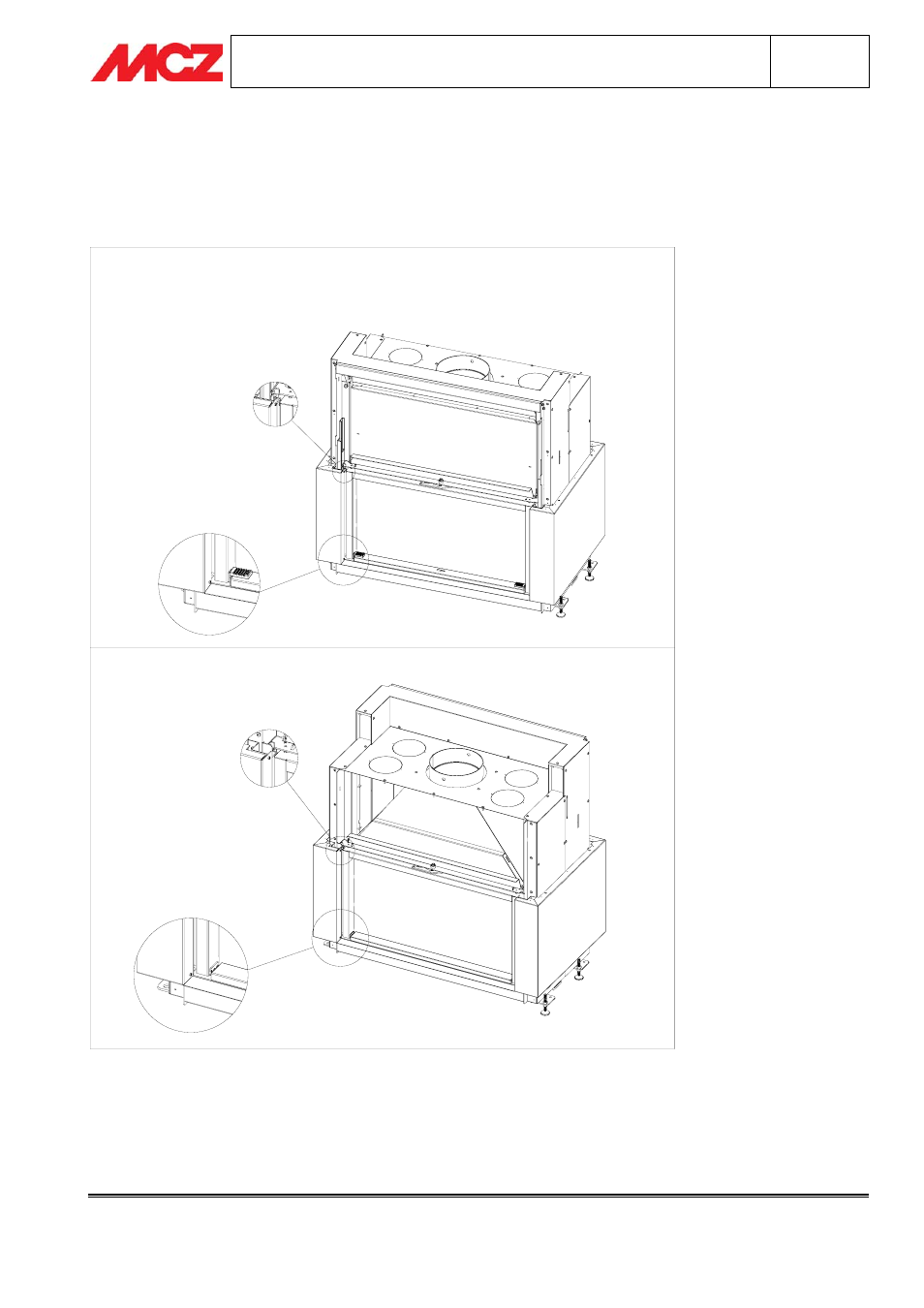

Un jambage d'habillage doit contenir 2 jambages du foyer fermé.
Les trous présents de chaque côté du jambage d'habillage doivent être alignés avec les trous présents dans le
jambage du foyer fermé contenu.
Fixer les deux éléments (élément 2 avec élément 3) en utilisant les vis PH-AB 3.5x9.5 en dotation (2 vis par
côté).
LATO SERVIZIO FORMA PUROB95
LATO CARICAMENTO FORMA PUROB95
La hauteur du sol des
jambages d'habillage doit être égale à la hauteur des Profils cache-bord (150 mm) afin de
créer un unique plan sous lequel enfiler la dalle foyère (élément 4) en marbre.
