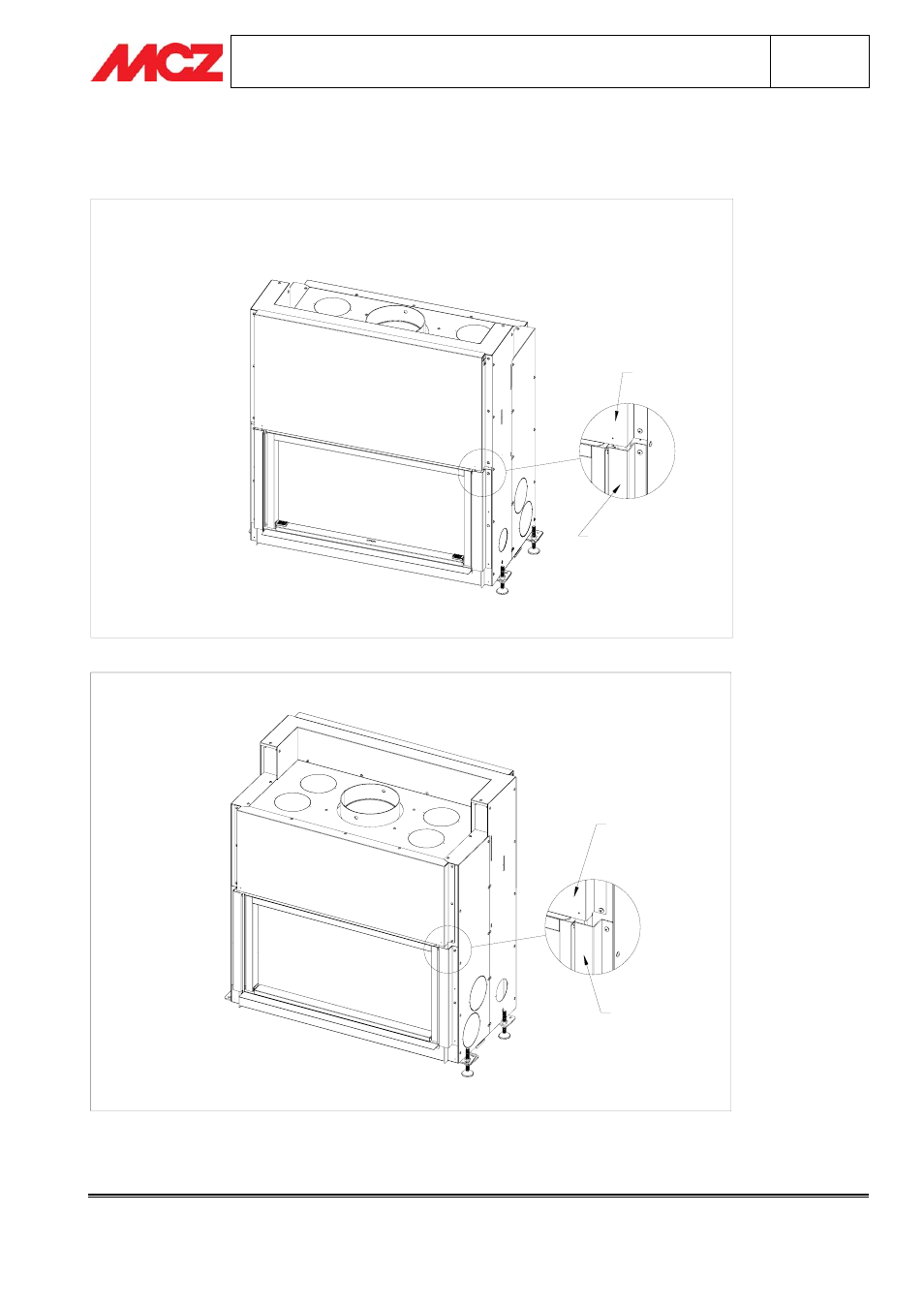

Fixer 4 Jambages du foyer fermé (élément 2) au monobloc Forma PuroB95 en utilisant 2 vis autoperceuses
4,2X16 pour chaque jambage. À la fin du montage, la structure ainsi assemblée doit être rigide et solidement fixé
au foyer fermé.
SPALLA
TERMOCAMINO
FORMA
PURO B95
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
FORMA
PURO B95
SPALLA
TERMOCAMINO
