NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
GAUDI’
page
20
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

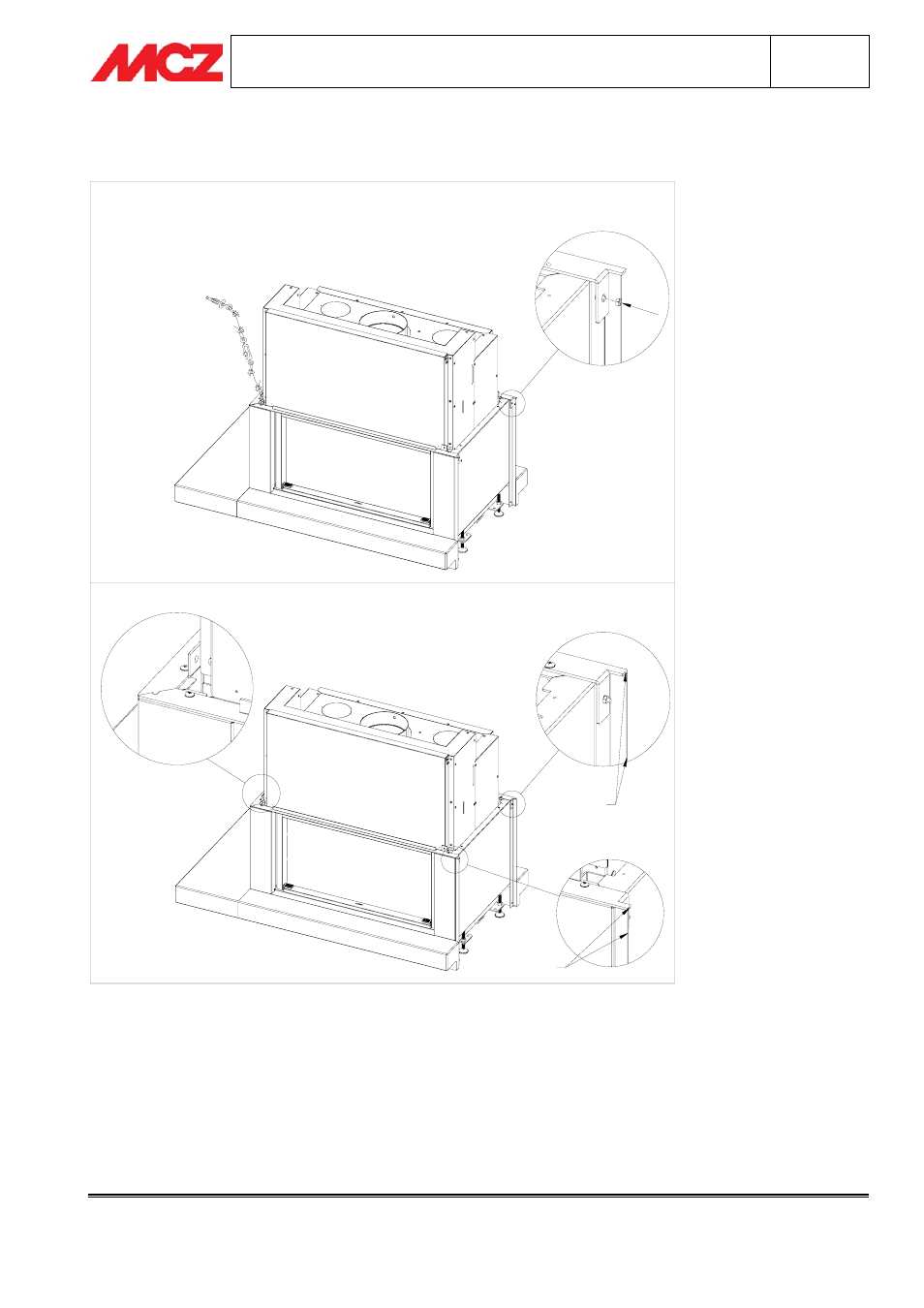

Insérer le pivot du
Profil vertical dans le trou de la languette du Profil frontal. Pousser le Profil vertical contre le
jambage d'habillage et bloquer la position avec un écrou M4 (en dotation).
A FILO
A FILO
Le
Profil frontal doit être au ras du Profil vertical et s'encastrer avec le Profil latéral (expressément façonné).
Le montage de l'habillage Gaudi se conclut avec l'accrochage au plafond du
Profil latéral et donc de toute la
structure sur laquelle reposera la hotte réalisée lors du montage.
Accrocher les profils avec 2 tirants en acier fournis ; fixer ces derniers au plafond le plus verticalement possible
(en faisant attention à la tenue étant donné le poids de la hotte) et régler le niveau de tension en agissant sur le
tendeur prévu à cet effet.
