NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
GAUDI’ page 16
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

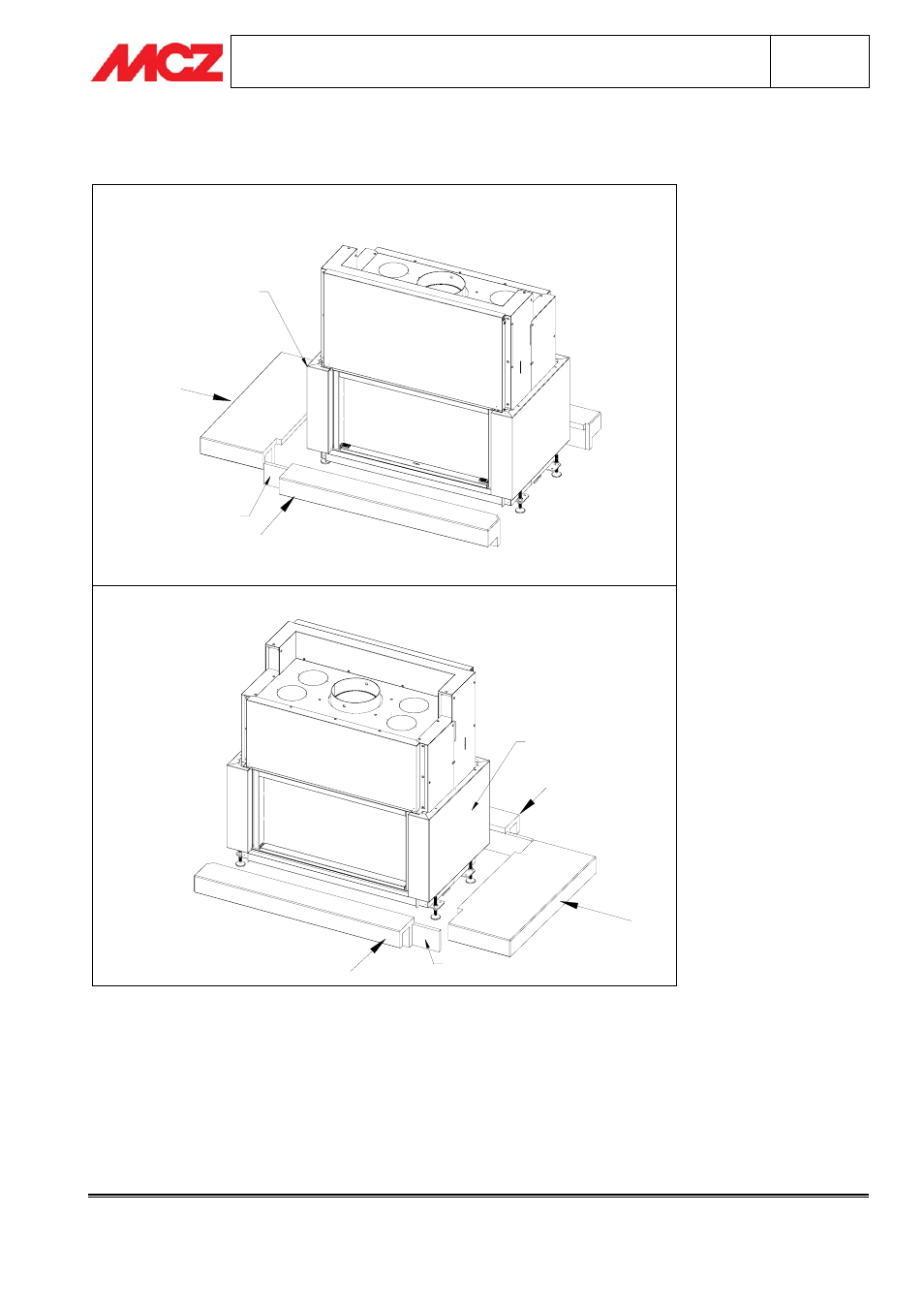

3.7. PHASE 6 - “GAUDI SANS COMPARTIMENT”– MONTAGE DALLE FOYÈRE
(élém. 4, 5 et 6)
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
SPALLA RIVESTIMENTO
A VISTA
SUPPORTO
NON A VISTA
SUPPORTO
NON A VISTA
SPALLA RIVESTIMENTO
A VISTA
Avant de procéder avec le montage définitif de la dalle foyère, nous conseillons de faire un premier essai à sec
et, ensuite, de passer à l'installation finale. Si nécessaire, agir sur les pieds de Forma PuroB95 pour un réglage
millimétrique de la hauteur du monobloc.
Placer les deux
éléments latéraux (droite et gauche) de la dalle foyère sous les Profils cache-bord (dans la
direction indiquée sur la figure) : corriger leur position afin que la partie saillante frontalement soit alignée avec
le jambage d'habillage apparent. Si nécessaire, soutenir temporairement les deux éléments à l'aide des supports
mobiles. Les Profils cache-bord doivent être en appui sur la dalle foyère.
