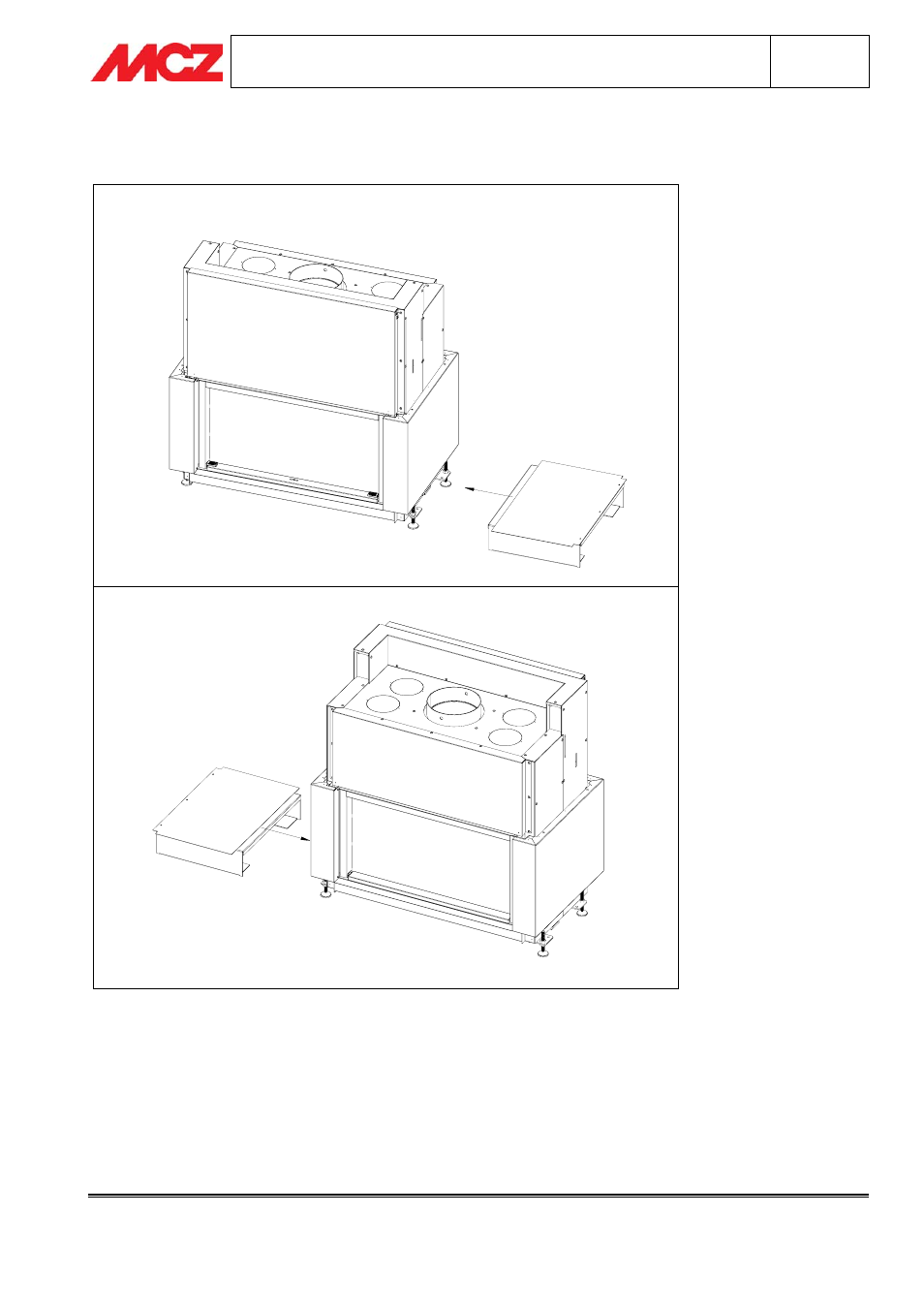

3.11. PHASE 6 - “GAUDI AVEC COMPARTIMENT”– MONTAGE BASE
COMPARTIMENT (élément 4)
LATO CARICAMENTO FORMA PUROB95
LATO SERVIZIO FORMA PUROB95
Pousser la
Base compartiment sous le jambage d'habillage : le plan de la base compartiment doit se terminer
contre le jambage.
A l'aide des pieds de la
base compartiment, régler la hauteur de cette-ci afin qu'elle soit à la même hauteur que
les Profil cache-bord.
Centrer la base compartiment avec le jambage d'habillage : les deux éléments doivent être alignés des deux
côtés (côté chargement et côté service).
