26 RS485-QM-IA-fra-IUS111610 Instructions d’installation
5.7 Raccordement du relais multifonction
5.7.1 Conditions de raccordement
Vous avez la possibilité d'afficher aussi bien le fonctionnement sans perturbation que les erreurs via
un transmetteur de signal externe.
Vous pouvez activer les tensions et intensités suivantes.
Exigences en matière de câbles
• Utilisez un câble de type 600 V LVLE.
• Les types de câble et de pose doivent être appropriés au lieu d'utilisation.
• Le câble doit être doublement isolé.
Tension maximale Intensité maximale
Source AC 15 V 1.0 A
Source DC 30 V 1.0 A

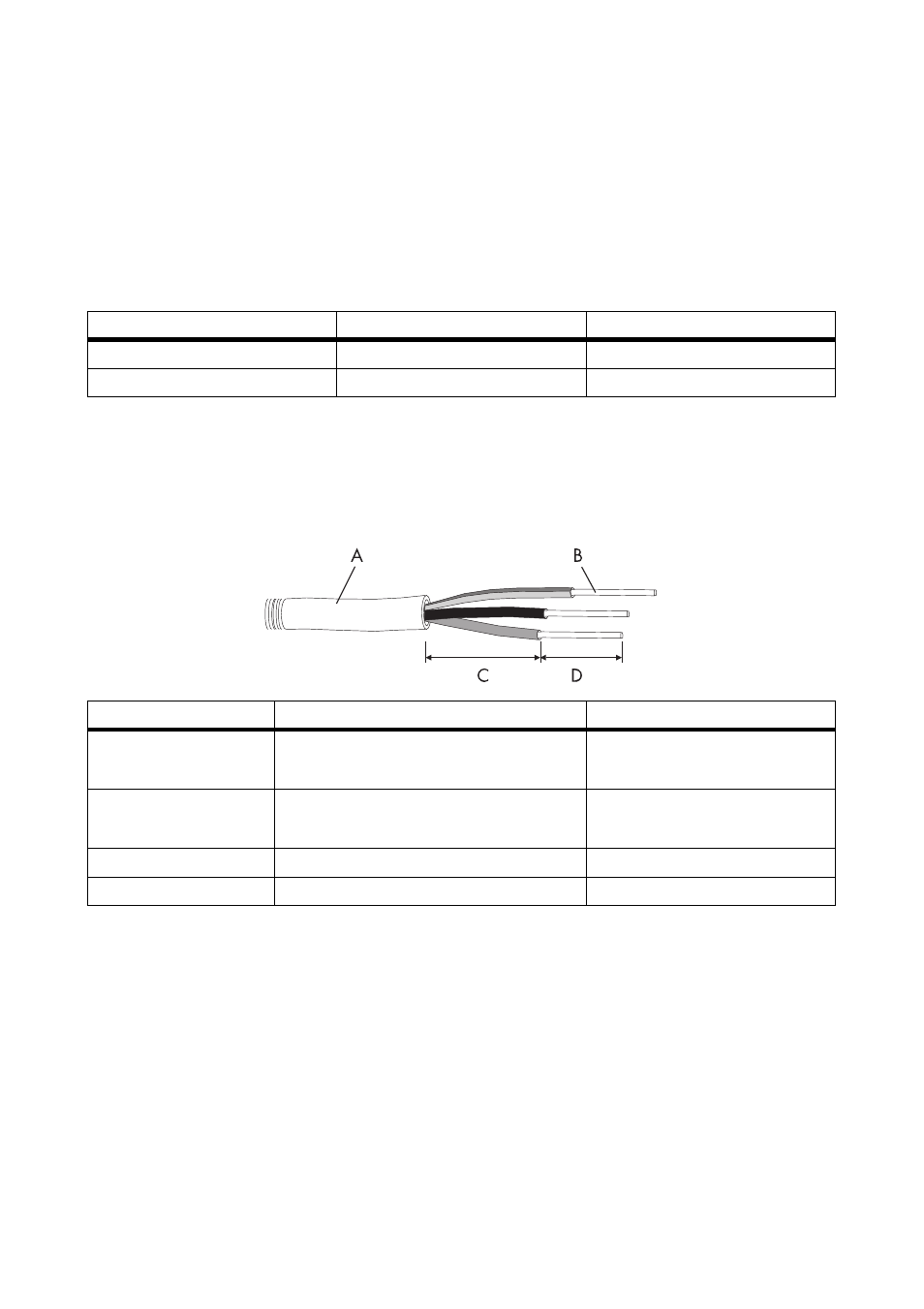

Repère Description Valeur
A Diamètre extérieur
15
⁄
32
in. …
1
⁄
2
in.
(11.7 mm ... 12.5 mm)
B Section de conducteur AWG 20 … AWG 14
0.5 mm² ... 2.5 mm²
C Longueur maximale du conducteur isolé
1
⁄
2
in. (15 mm)
D Longueur de dénudage maximale
3
⁄
8
in. (8 mm)
