SMA America, LLC Préparation du RS485-Quick Module
Instructions d’installation RS485-QM-IA-fra-IUS111610 17
Pour que votre appareil de communication détecte tous les onduleurs de votre installation, ceux-ci
doivent tous avoir le même NetID. Procédez comme suit pour attribuer un NetID :

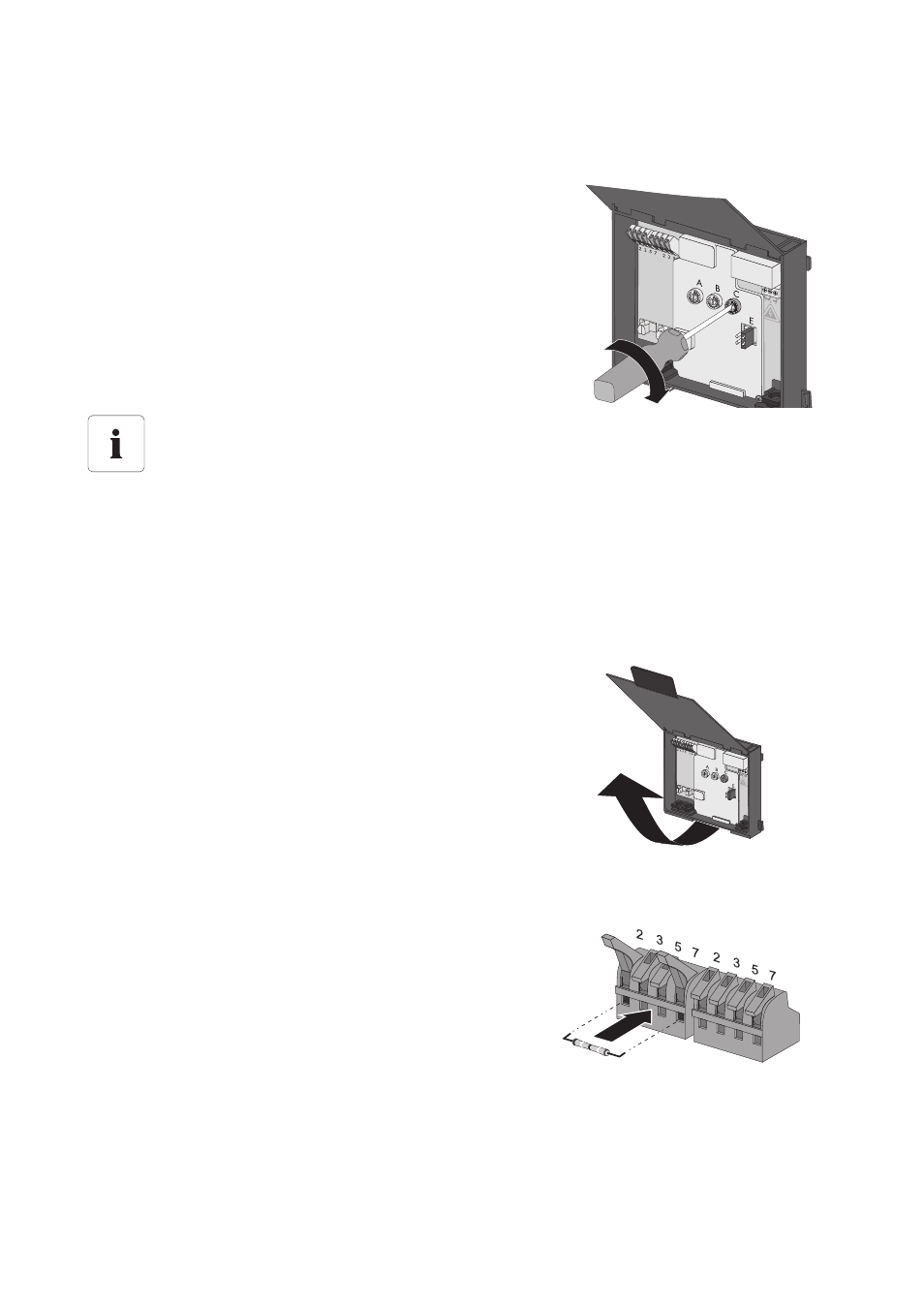

1. Placez la flèche de l'interrupteur rotatif de droite (C)
sur la position souhaitée à l'aide d'un tournevis de
1
⁄
8
in. de large (2.5 mm).
4.4 Terminaison du bus RS485
Vous devez réaliser la terminaison uniquement au niveau de l'onduleur raccordé à l'extrémité du bus
RS485. À la livraison du RS485-Quick Module, la résistance de terminaison est enfichée dans la
borne à ressort de gauche. Si la résistance (résistance bobinée : 120 ohms) n'est plus enfichée,
procédez comme décrit dans ce chapitre :
1. Ouvrez l'attache du RS485-Quick Module et
soulevez le couvercle jusqu'à ce qu'il s'enclenche.
2. Ouvrez les bornes à ressort 2 et 7 du connecteur
de gauche.
3. Enfichez la résistance dans les bornes à ressort 2 et
7.
4. Fermez les bornes à ressort.
Intégration des réglages Bluetooth
Les réglages Bluetooth deviennent effectifs après la mise en service de l'onduleur.
