24 RS485-QM-IA-fra-IUS111610 Instructions d’installation

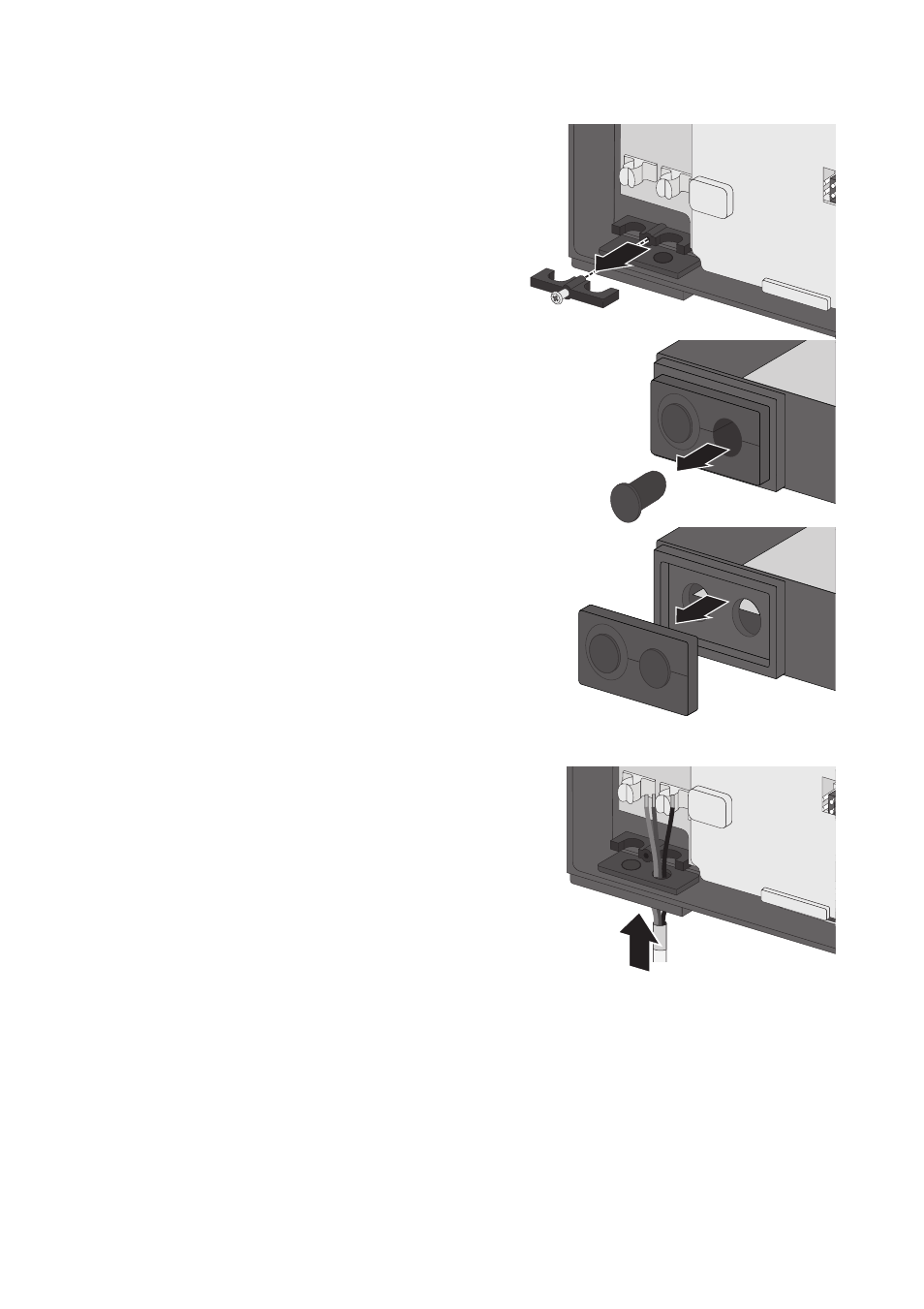

3. Desserrez la vis de la décharge de traction en
tournant dans le sens anti-horaire.
4. Retirez le bornier.
5. Retirez le plot de remplissage du passage de
câbles de droite.
6. Si deux câbles doivent être raccordés : retirez le
plot de remplissage du passage de câbles de
gauche.
7. Retirez le manchon support de câble.
8. Introduisez le câble dans le manchon support de
câble.
9. Introduisez l'extrémité du câble à travers le passage
de câbles dans le RS485-Quick Module.
10. Installez le manchon support de câble dans le boîtier du RS485-Quick Module.
11. Ouvrez les bornes à ressort.
