SMA RS485-Quick Module - Manuel (Page 19)

SMA America, LLC Montage
Instructions d’installation RS485-QM-IA-fra-IUS111610 19
5 Montage

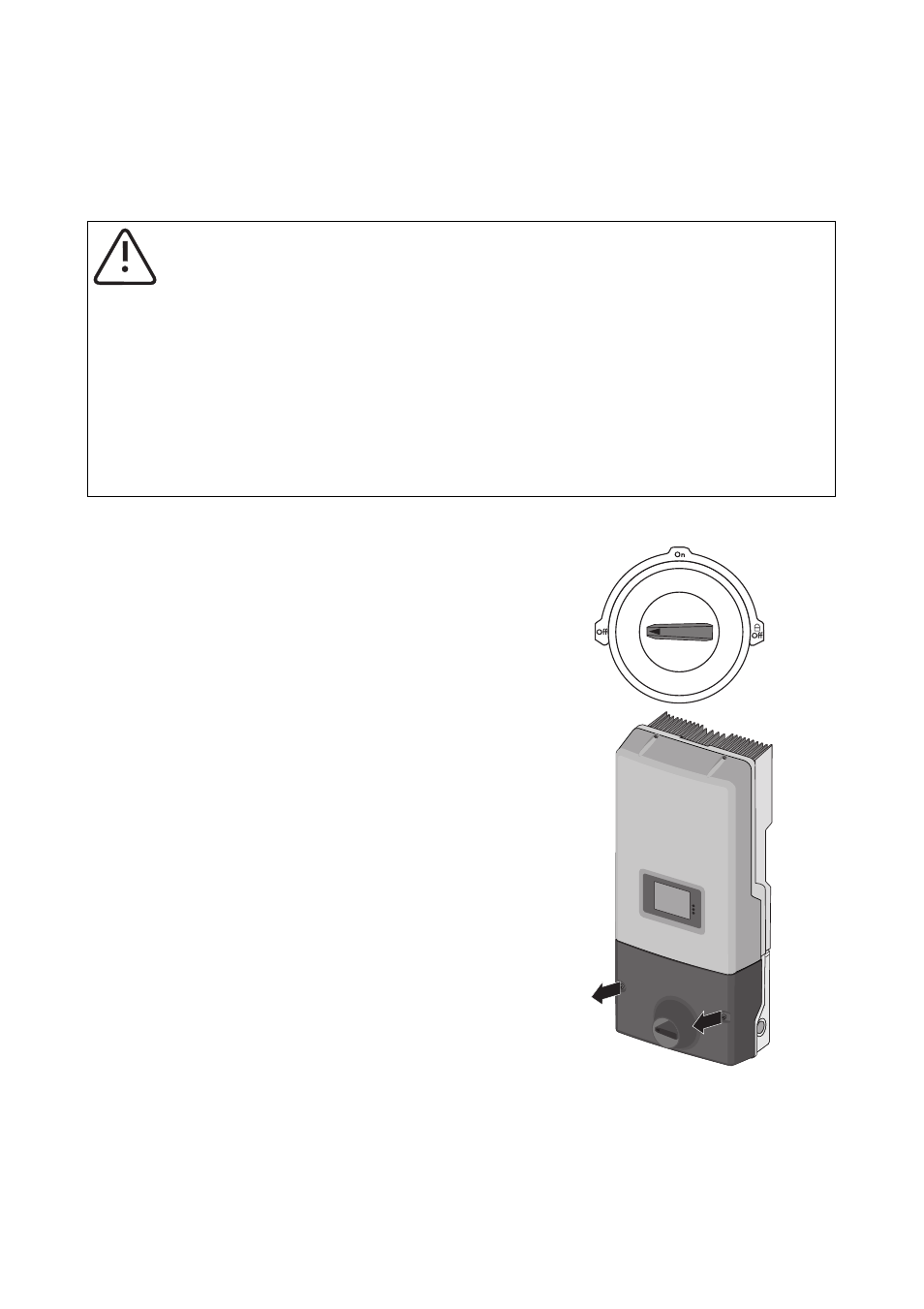

5.1 Ouverture du SMA DC Disconnect
1. Déconnectez le sectionneur AC et sécurisez-le contre toute activation involontaire.
2. Tournez le sectionneur DC sur la position « Off » et
patientez 5 minutes afin que les condensateurs de
l'onduleur soient déchargés.
☑ L'onduleur est déconnecté côtés AC et DC.
3. Desserrez les vis du boîtier du SMA DC-Disconnect
en tournant dans le sens anti-horaire. Laissez les vis
et anneaux à bord d'arrêt sur le couvercle.
4. Retirez le couvercle du SMA DC-Disconnect vers
l'avant.
5. Mettez le couvercle de côté.
☑ Le SMA DC-Disconnect est ouvert.
AVERTISSEMENT
Hautes tensions au niveau de l'onduleur. Danger de mort ou de blessures graves.
• Avant de travailler sur le SMA DC-Disconnect, déconnectez le sectionneur AC et
sécurisez-le contre toute activation involontaire.
• Coupez la tension d'alimentation du relais multifonction.
• Tournez le sectionneur DC du SMA DC-Disconnect sur la position « Off ».
• Avant d'ouvrir le couvercle du SMA DC-Disconnect, patientez 5 minutes afin que les
condensateurs de l'onduleur soient déchargés.
