Montage
SMA America, LLC
22
RS485-QM-IA-fra-IUS111610
Instructions d’installation
5. Introduire le câble RS485 dans l'onduleur via le tuyau à câbles.
6. Si vous souhaitez installer un indicateur d'erreur sur le relais multifonction : introduisez
l'alimentation électrique du relais multifonction dans l'onduleur via le tuyau à câbles.
☑ Les tuyaux à câbles sont installés et les câbles introduits dans l'onduleur.

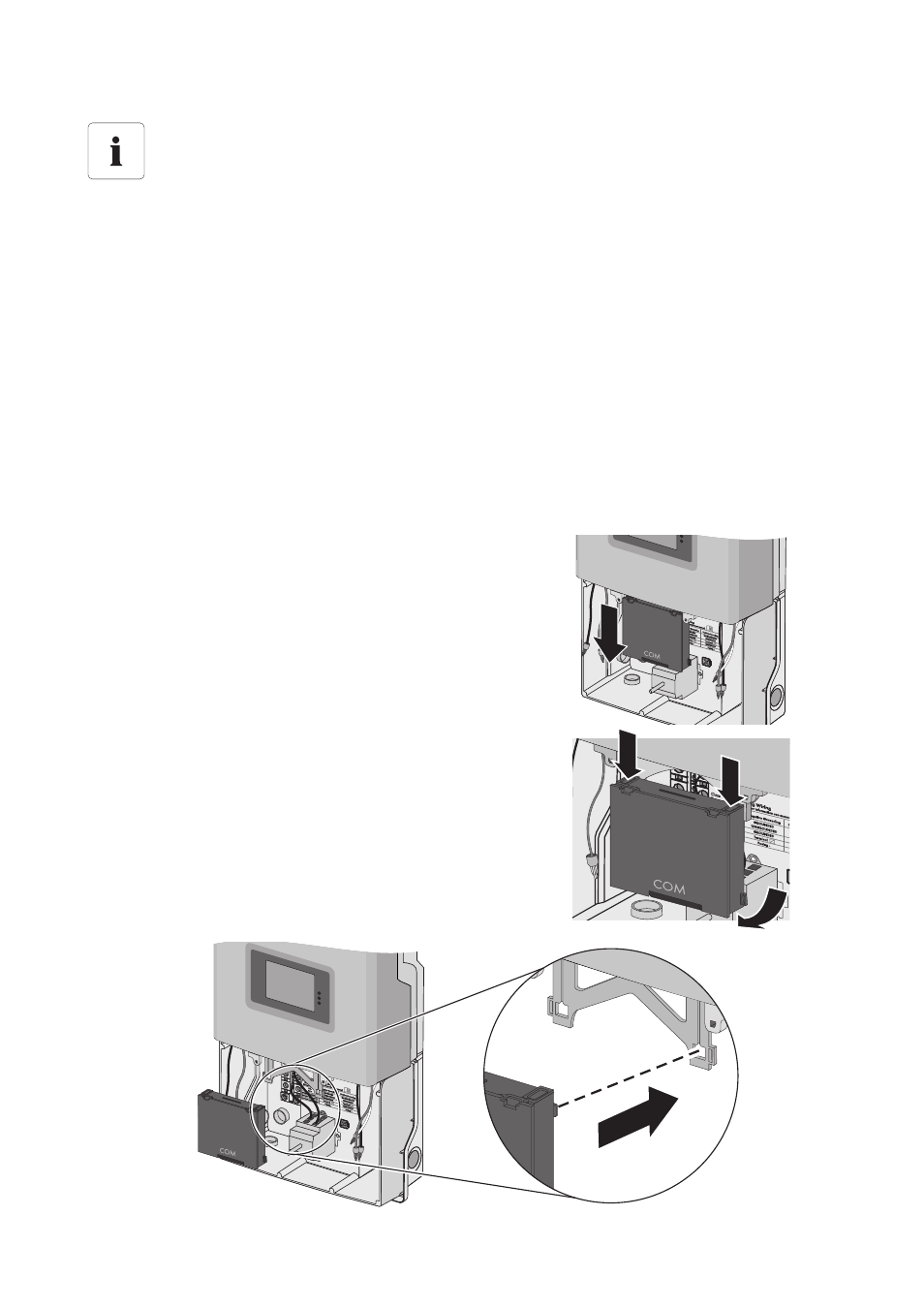

5.5 Remplacement du Quick Module standard par le RS485-Quick
Module
1. Ouvrez le SMA DC-Disconnect (voir chapitre 5.1 ”Ouverture du SMA DC Disconnect”
2. Tirez le Quick Module vers le bas jusqu'à la butée.
3. Placez les pouces sur le bord supérieur du Quick
Module et poussez-le avec précaution vers le bas.
Lorsque le Quick Module a atteint l'extrémité du
support, poussez le bord inférieur vers l'avant.
Propriétés du câble RS485 et de l'alimentation électrique du relais multifonction
• Exigences pour le câble RS485 : voir chapitre 5.2.1 ”Exigences en matière de
• Exigences pour le câble de l'alimentation électrique du relais multifonction : voir
