SMA America, LLC Montage
Instructions d’installation RS485-QM-IA-fra-IUS111610 21

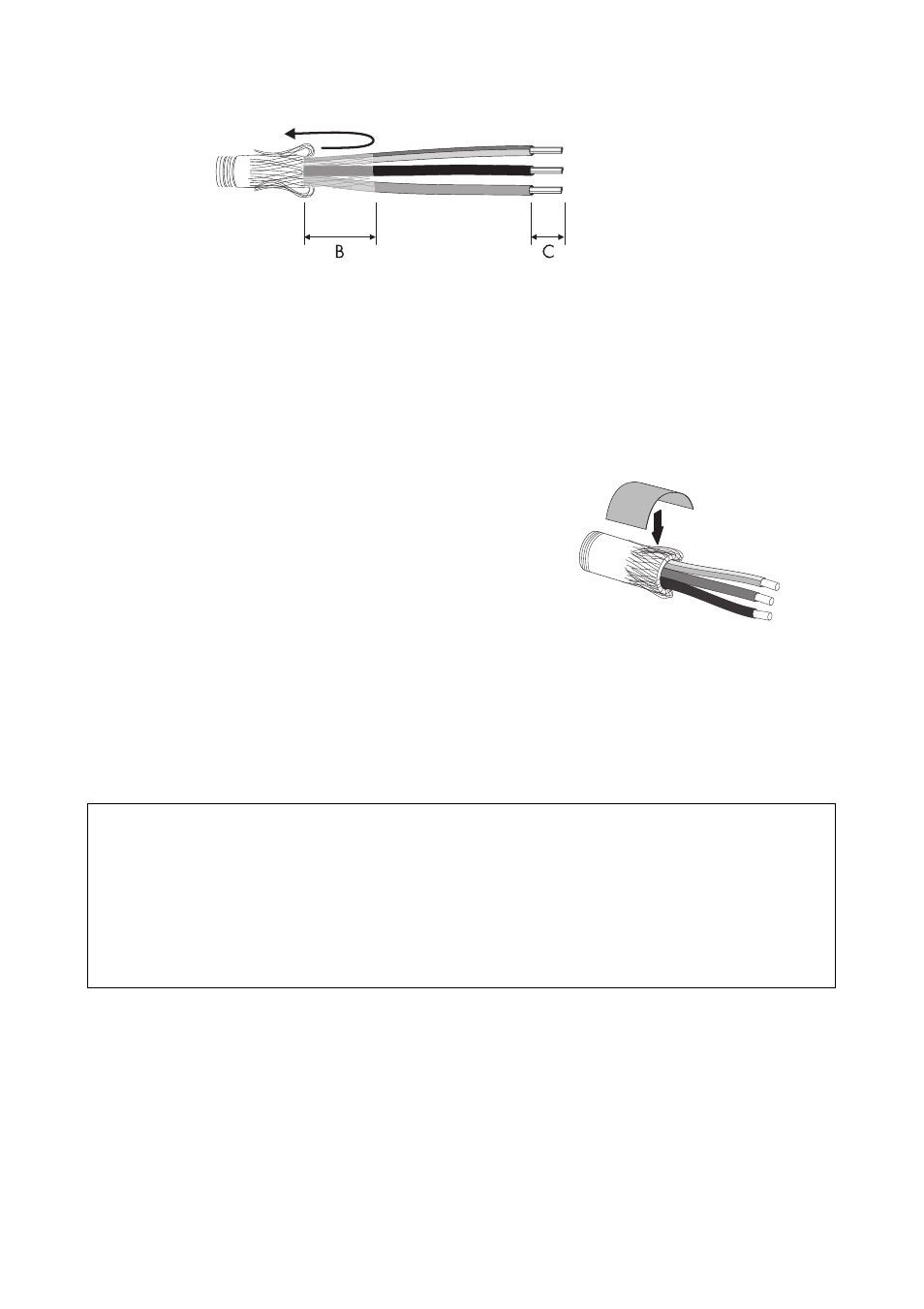

3. Retirez la gaine du câble sur une longueur de
1
⁄
2
in. (15 mm) (B). Laissez le blindage sur le
câble.
4. Desserrez le blindage du câble sur une longueur de
1
⁄
2
in. (15 mm) (B) et rabattez-le vers
l'arrière.
5. Raccourcissez les conducteurs non utilisés jusqu'à la gaine du câble afin d'éviter un court-circuit.
3 conducteurs sont nécessaires. 2 de ces conducteurs doivent être torsadés.
6. Dénudez les conducteurs sur une longueur de
1
⁄
4
in. (6 mm) (C).
7. Collez la feuille adhésive conductrice fournie
autour du blindage.
☑ Le câble est préparé.
5.4 Installation de tuyaux à câbles et introduction du câble dans
l'onduleur
1. Appuyez sur le plot de remplissage d'un passage de câbles non utilisé depuis l'intérieur du
boîtier du SMA DC-Disconnect.
2. Installez le tuyau à câbles dans l'ouverture disponible du SMA DC-Disconnect. Vissez le tuyau
à câbles à l'intérieur du SMA DC-Disconnect au moyen d'un contre-écrou adapté.
3. Si vous souhaitez installer un indicateur d'erreur sur le relais multifonction : installez une boîte
de distribution sur le tuyau à câbles. Via la boîte de distribution, vous pouvez introduire
l'alimentation électrique du relais multifonction ainsi que le câble de données RS485 dans le
DC-Disconnect.
4. Raccordez le tuyau à câbles pour le câble de données RS485 et le tuyau à câbles pour
l'alimentation électrique du relais multifonction à la boîte de distribution.
PRUDENCE
Risque d'endommagement du SMA DC-Disconnect en cas d'agrandissement des
ouvertures pour le passage de tuyaux à câbles.
• N'agrandissez pas les ouvertures pour le passage de tuyaux à câbles. Les ouvertures
sont prévues pour le passage de tuyaux à câbles de
3
⁄
4
in. (19 mm).
