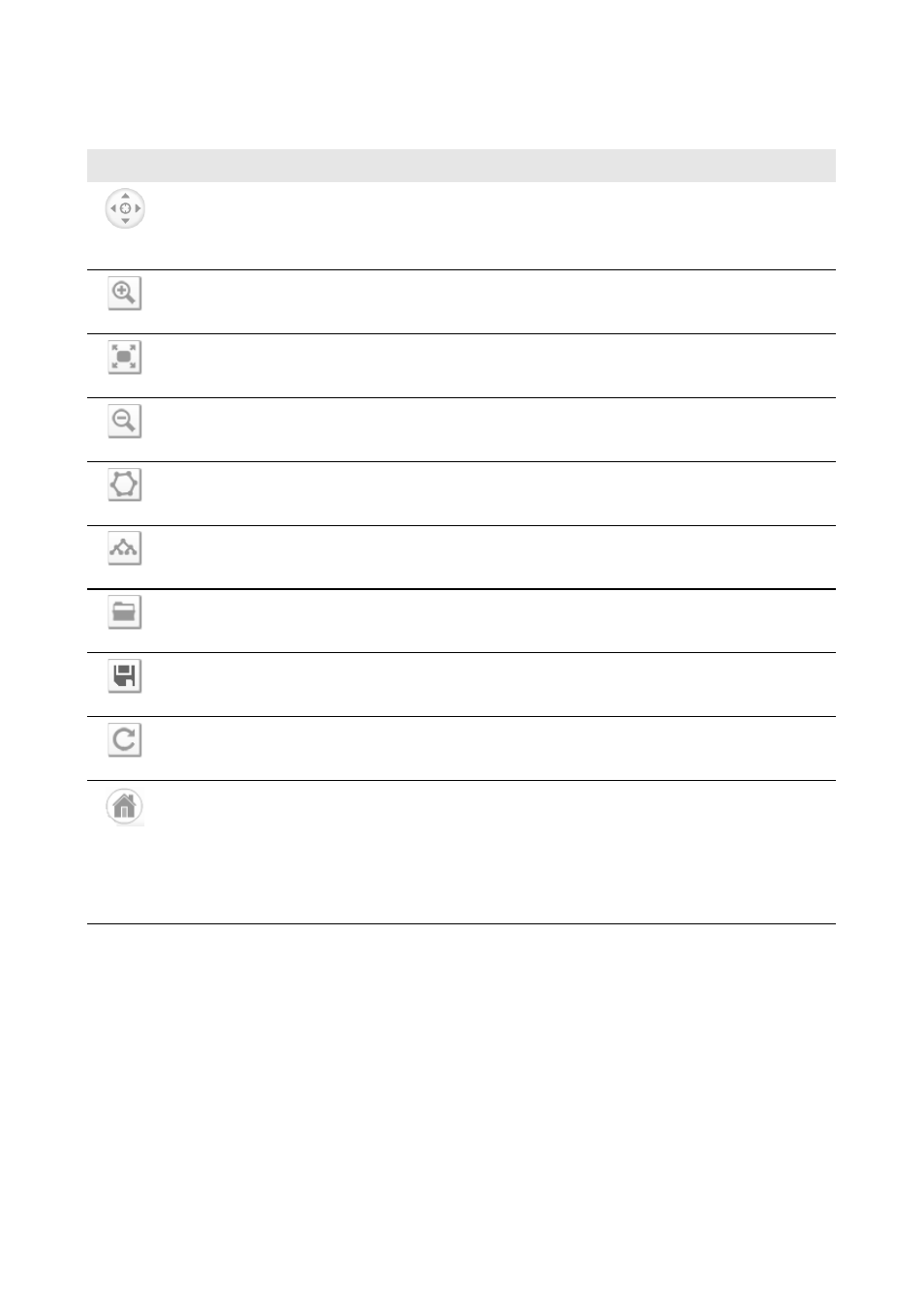

Symboles
Symbole Signification
Élément de navigation de la topologie du réseau
Cliquez sur les touches fléchées correspondantes pour naviguer vers le haut, vers le
bas, à gauche, à droite ou revenir à la position initiale.
Agrandir
Agrandit l’affichage de la topologie du réseau
Taille standard
Rétablit la taille d’affichage standard de la topologie du réseau
Réduire
Réduit l’affichage de la topologie du réseau
Représentation de l’installation sous la forme d’une structure en anneau
Affiche la topologie du réseau sous la forme d’une structure en anneau
Représentation de l’installation sous la forme d’une structure arborescente
Affiche la topologie du réseau sous la forme d’une structure arborescente
Ouvrir la topologie de l’installation
Ouvre la topologie des appareils précédemment sauvegardée
Enregistrer la topologie de l’installation
Sauvegarde la topologie actuelle des appareils
Actualiser les données de l’installation
Actualise les données de l’installation de la topologie du réseau
Nœud racine
Affiche le nœud racine du réseau Bluetooth
Ce nœud racine peut être un appareil différent à chaque nouvel établissement du
réseau Bluetooth. Le nœud racine correspond toujours à l’appareil qui déclenche la
structure de tout le réseau Bluetooth.
