10 Mise hors tension de l’onduleur
Avant toute intervention sur l’onduleur, mettez toujours ce dernier hors tension comme décrit dans
ce chapitre. Pour cela, respectez toujours l’ordre prescrit.
Destruction de l’appareil de mesure par surtension
• Utilisez exclusivement des appareils de mesure avec une plage de tension d’entrée DC d’au
moins 1 000 V ou supérieure.
Procédure :
1. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
2. Lorsqu’un interrupteur-sectionneur DC supplémentaire est présent, désactivez l’interrupteur-
sectionneur DC et protégez-le contre la remise en marche.
3. Si l’ESS est présent, retirez-le.
4. Si vous utilisez le relais multifonction, désactivez, le cas échéant, la tension d’alimentation de
la charge.
5. Attendez que les DEL, l’écran et, le cas échéant, la charge raccordée au relais multifonction
s’éteignent.
6. Assurez-vous de l’absence de courant au niveau de tous les câbles DC à l’aide d’une pince
ampèremétrique.
7. Desserrez toutes les vis du couvercle du boîtier inférieur à l’aide d’une clé pour vis à six pans
creux (surplat de 3) et retirez le couvercle du boîtier.
8. Déverrouillez et retirez tous les connecteurs DC.

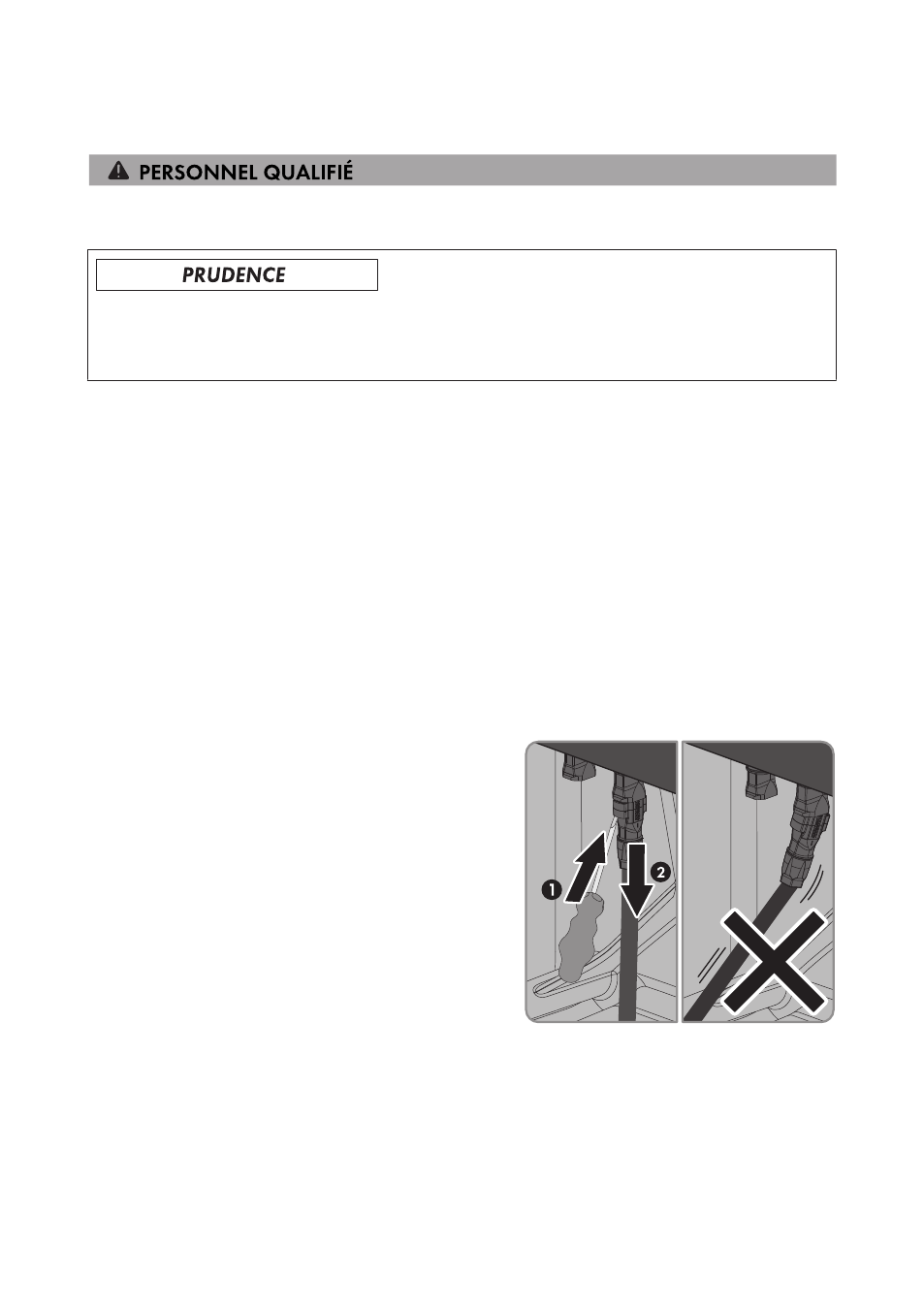

Insérez pour cela un tournevis dans l’une des
encoches latérales (largeur de lame : 3,5 mm) et
ôtez les connecteurs DC en les tirant directement
vers le bas. Ne tirez pas sur le câble.
9. Vérifiez que les entrées DC de l’onduleur sont bien hors tension.
10. À l’aide d’un appareil de mesure, vérifiez que le bloc de jonction AC compris entre L et N et
entre L et PE est bien hors tension. Pour ce faire, insérez la pointe de contrôle (diamètre
maximal : 2 mm) dans l’ouverture ronde de la borne.
