Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur pèse 30 kg. Il existe un risque de blessure en cas de soulèvement incorrect et de chute
de l’onduleur lors du transport ainsi que lors de l’accrochage ou du décrochage.
• L’onduleur doit être transporté et levé avec précaution.
Procédure :
1.
Risque de blessure dû aux lignes endommagées
Des conducteurs ou autres lignes d’alimentation (par exemple de gaz ou de l’eau) peuvent
être posés dans le mur.
• Assurez-vous de ne pas endommager les câbles posés au mur lors du perçage.
2. Positionnez le support mural horizontalement contre le mur et marquez la position des trous de
perçage à l’aide du support mural. Pour cela, utilisez au minimum deux trous côté droit et côté
gauche et le trou central en bas du support mural.
Conseil: en cas de montage sur un poteau, utilisez les trous supérieur et inférieur du milieu du
support mural.
3. Mettez le support mural de côté et percez les trous marqués.
4. Selon le terrain, insérez si nécessaire les chevilles dans les trous de perçage.
5. Vissez le support mural avec des vis et des rondelles.
6. Accrochez l’onduleur au support mural.
7. Assurez-vous que l’onduleur est bien fixé.
8. Afin de protéger l’onduleur contre les risques de vol ou, dans les régions sismiques, contre la
chute de l’onduleur en cas de tremblement de terre, installez un cadenas approprié :

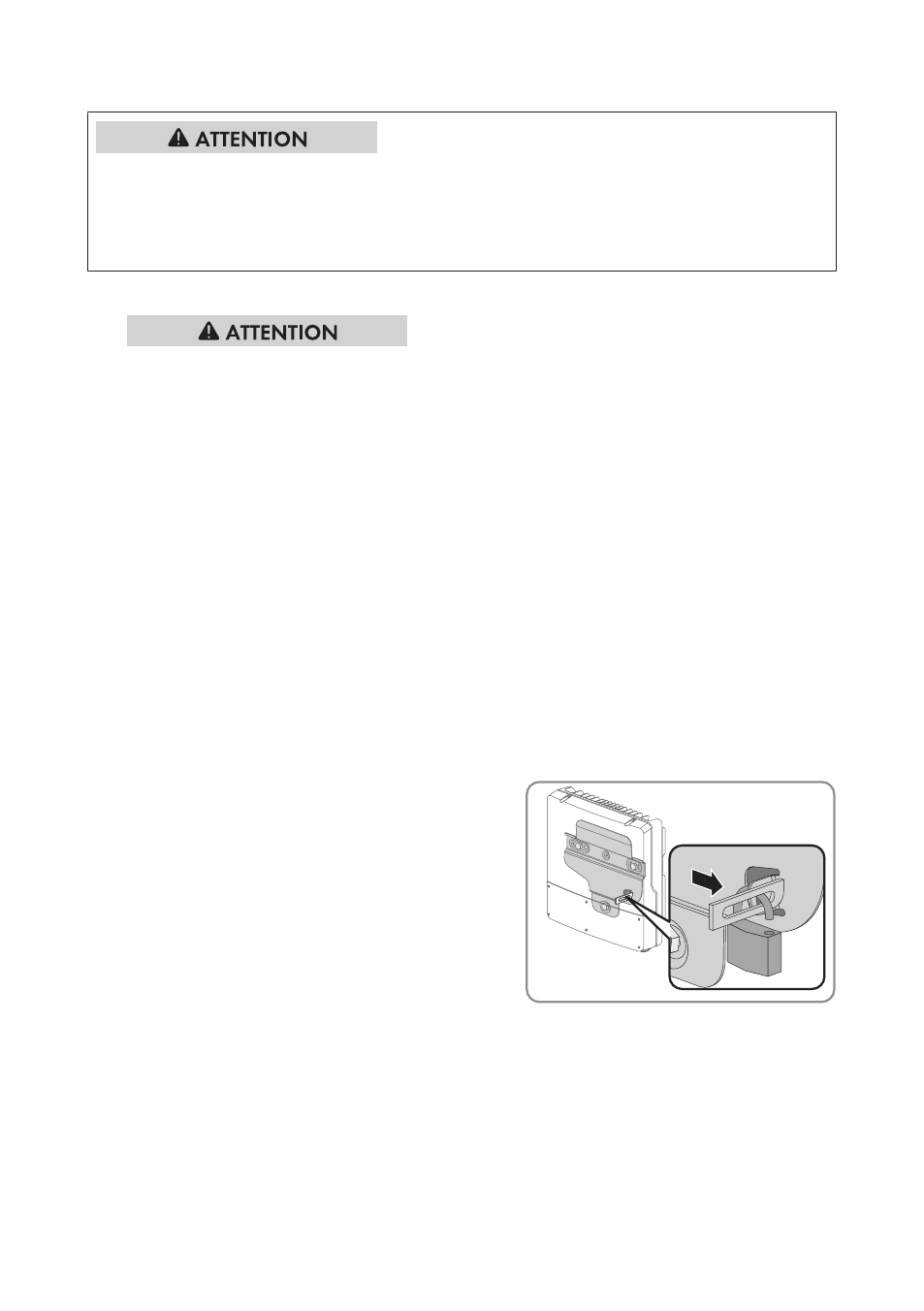

• Introduisez l’anneau du cadenas dans la
patte de fixation métallique du support
mural et dans celle de la partie arrière de
l’onduleur. Faites entrer l’anneau du côté
du milieu de l’onduleur et faites-le ressortir
par le côté extérieur.
• Fermez l’étrier du cadenas.
• Conservez la clé d’ouverture du cadenas en lieu sûr.
