SMA SB 3000TL - Manuel (Page 19)

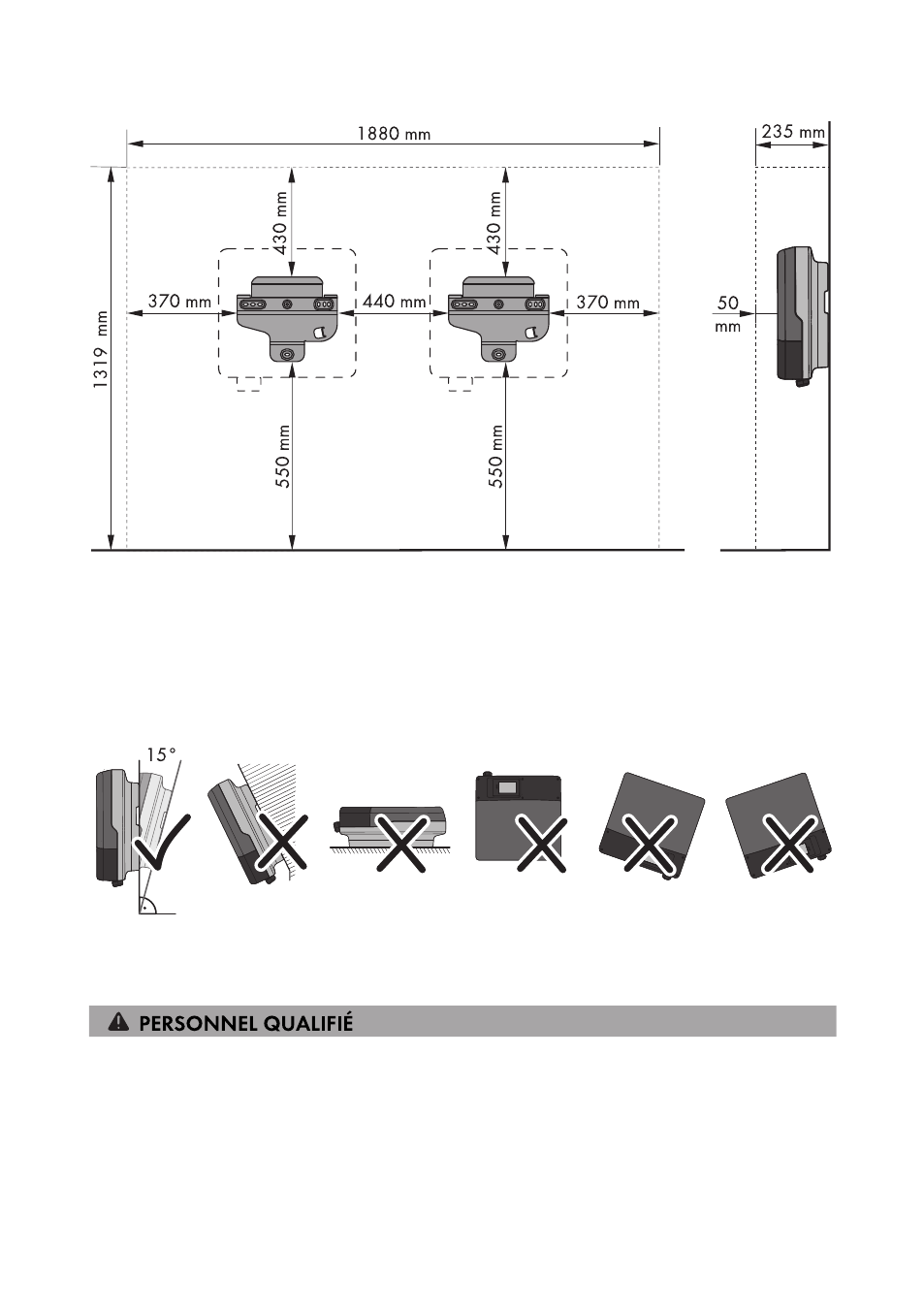

Figure 4 : Distances recommandées
Positions de montage autorisées et non autorisées :
☐ L’onduleur doit être monté dans une position autorisée. Cela permet d’éviter que de l’humidité
pénètre dans l’onduleur.
☐ L’onduleur doit être monté de façon à ce que vous puissiez lire sans problème les messages
qui s’affichent à l’écran et les signaux des DEL.
Figure 5 : Positions de montage autorisées et non autorisées
5.2 Montage de l’onduleur
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ 3 vis adaptées au terrain (diamètre : 6 mm minimum)
☐ 3 rondelles adaptées aux vis (diamètre extérieur : 18 mm minimum)
☐ Le cas échéant, 3 chevilles adaptées au terrain et aux vis
☐ Pour sécuriser l’onduleur contre le vol : 1 cadenas adapté à l’utilisation en extérieur
5 Montage SMA Solar Technology AG
Instructions d’emploi 19 SB30-50TL-21-BE-fr-11
