14.

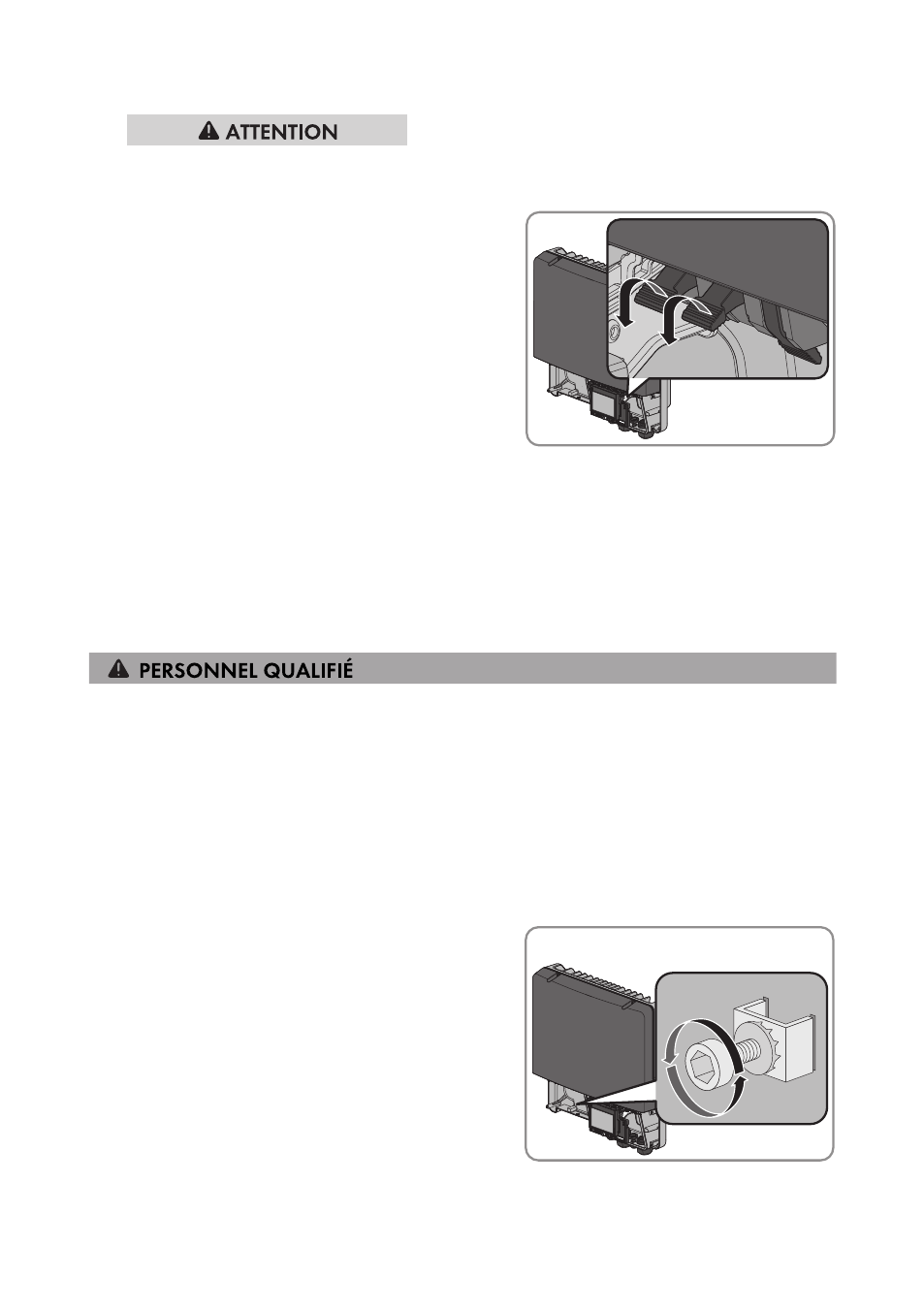

Écrasement des doigts lors de la remise en place des leviers de sécurité
Les leviers de sécurité se referment très rapidement et avec beaucoup de force.
• Appuyez sur les leviers de sécurité de la
plaque à bornes pour le câble AC
uniquement avec les pouces.
• Ne saisissez pas toute la plaque à bornes destinée au câble AC.
• N’introduisez pas vos doigts sous le levier de sécurité.
15. Assurez-vous que tous les conducteurs sont bien serrés.
16. Vissez l’écrou-raccord sur le presse-étoupe.
17. Si l’écran est relevé, rabattez l’écran et tournez la vis.
6.3.3 Raccordement d’une mise à la terre supplémentaire
Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place, vous
pouvez raccorder une mise à la terre supplémentaire à l’onduleur. Cela empêchera la formation
d’un courant de contact en cas de défaillance du conducteur de protection au raccordement pour
le câble AC.
Exigence en matière de câbles :
☐ Section du câble de mise à la terre : 10 mm² maximum
Procédure :
1. Dénudez le câble de mise à la terre.
2. Desserrez la vis à l’aide d’une clé pour vis à
six pans creux (surplat de 4) jusqu’à ce que le
câble de mise à la terre puisse être introduit sous
le serre-câble.
