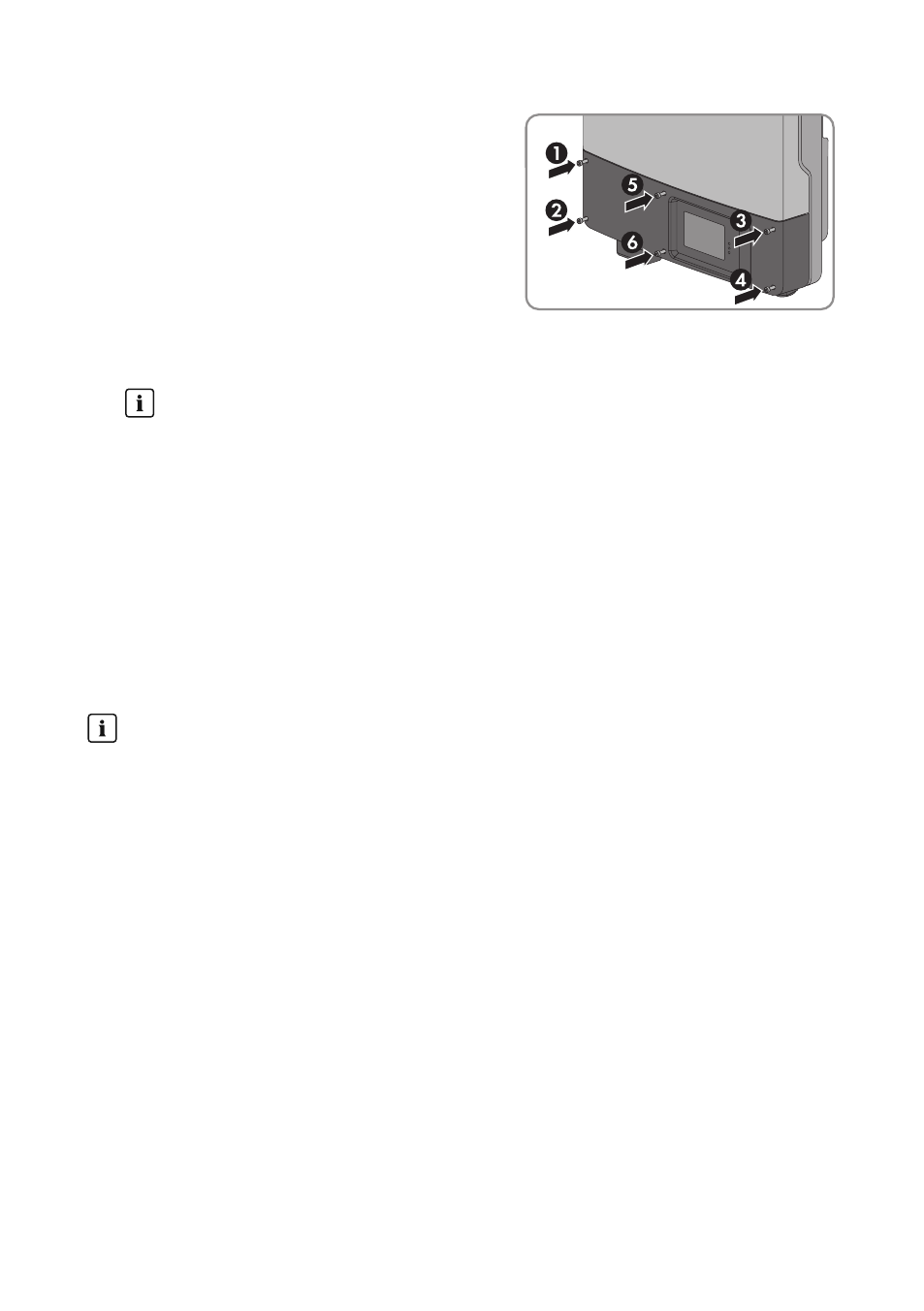

2. Serrez toutes les vis du couvercle inférieur du

boîtier à l’aide d’une clé pour vis à six pans
creux (surplat de 3) en respectant l’ordre des
étapes 1 à 6 (couple de serrage : 2 Nm ± 0,3
Nm).
Conseil: Si les vis passent à travers le couvercle
inférieur du boîtier, insérez la vis courte dans le
trou de vis central situé en haut et insérez les
cinq vis longues dans les trous de vis restants.

3. Si l’ESS est disponible, enfichez-le. L’ESS doit s’aligner exactement dans le prolongement du

boîtier.

4.

Courant dans le câblage DC après enfichage de l’ESS
Une fois l’ESS enfiché, il est possible de constater la présence de courant DC dans le
câblage même sans alimentation du côté AC. Il ne s’agit pas là d’un dysfonctionnement
mais d’un comportement dû au mode de fonctionnement de l’onduleur.

5. Apposez l’autocollant fourni de manière bien visible au niveau du dispositif de déconnexion

AC.

6. Activez le disjoncteur miniature.
7. Si un interrupteur-sectionneur DC externe est disponible, activez ce dernier.
8. Si vous utilisez le relais multifonction, activez, le cas échéant, la tension d’alimentation de la

charge.

☑ Les trois DEL s’allument et la phase de démarrage commence. La phase de démarrage peut

durer quelques minutes.

Autotest selon CEI 0-21 lors de la mise en service (uniquement pour l’Italie)
La norme italienne exige qu’un onduleur ne soit raccordé au réseau électrique public qu’après
contrôle des temps de coupure pour la surtension, la sous-tension, la fréquence minimale et la
fréquence maximale.

• Si le jeu de données régionales est réglé sur CEI0-21 Int / CEI 0-21 interne, lancez

l’autotest dès que le jeu de données régionales apparaît à l’écran (voir chapitre 7.5.1
 « Démarrage de l’autotest », page 37).

☑ La DEL verte s’allume et l’écran affiche successivement le type d’appareil, la version du

micrologiciel, le numéro de série ou la désignation de l’onduleur, le NetID, le jeu de données
régionales défini et la langue d’affichage.

✖ La DEL verte clignote ?

Origine possible de l’erreur : la tension d’entrée DC est encore trop faible ou l’onduleur
surveille le réseau électrique public.

• Dès que la tension d’entrée DC est suffisante et que les conditions de raccordement au

réseau sont remplies, l’onduleur se met en service.

✖ La DEL rouge s’allume, un message d’erreur et un numéro d’événement apparaissent à

l’écran ?
Une erreur est survenue.

• Éliminez l’erreur (consultez le manuel de service sur www.SMA-Solar.com).
