Procédure :
1. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
2. En présence d’un interrupteur-sectionneur DC externe, désactivez l’interrupteur-sectionneur DC
et sécurisez-le contre tout réenclenchement.
3. Si l’ESS est enfiché, retirez-le.
4. Si le couvercle inférieur du boîtier est monté, desserrez toutes les vis du couvercle à l’aide
d’une clé pour vis à six pans creux (surplat de 3), et retirez le couvercle du boîtier inférieur.
5. Pour disposer de suffisamment d’espace pour le raccordement, dévissez la vis de l’écran et
relevez l’écran.
☑ L’écran s’encliquette.
6. Dévissez l’écrou-raccord du presse-étoupe.
7. Si le diamètre extérieur du câble se situe entre 15 mm et 21 mm, retirez l’anneau de joint
intérieur du presse-étoupe.
8. Faites passer l’écrou-raccord du presse-étoupe par-dessus le câble AC et insérez le câble AC
dans l’onduleur à travers le presse-étoupe.
9. Ôtez la gaine du câble AC.
10. Raccourcissez les conducteurs L et N de 5 mm chacun.
11. Dénudez les conducteurs L, N et le conducteur de protection sur une longueur de 18 mm
chacun.

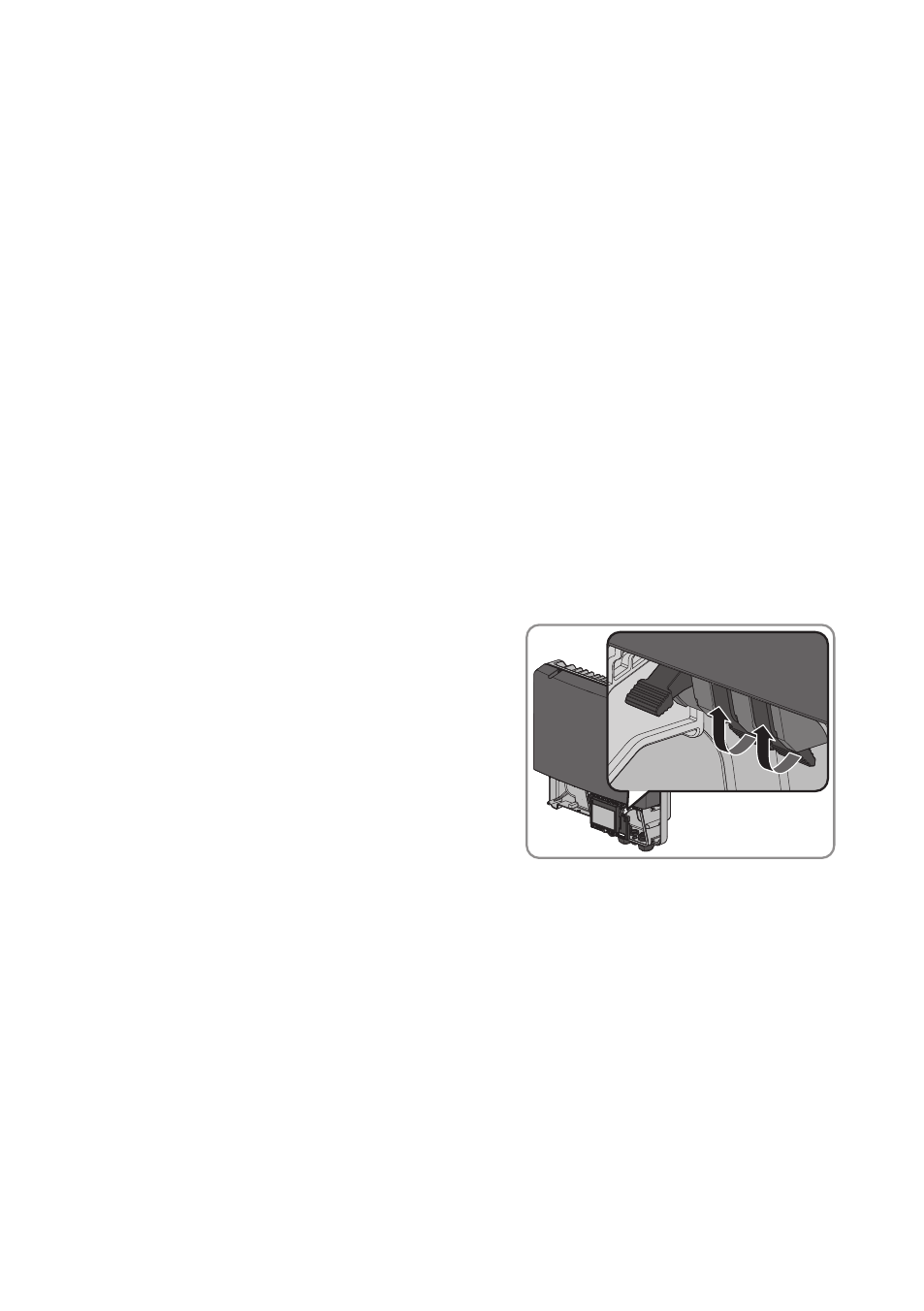

12. Levez le levier de sécurité de la plaque à bornes
pour le câble AC jusqu’à la butée.
13. Raccordez PE, N, et L à la plaque à bornes destinée au câble AC en respectant le marquage.
