LAMAGE EN TIRANT
(cycle 204, DIN/ISO : G204, option de logiciel 19)
3.7
3
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
77
3.7 LAMAGE EN TIRANT
(cycle 204, DIN/ISO : G204, option de
logiciel 19)

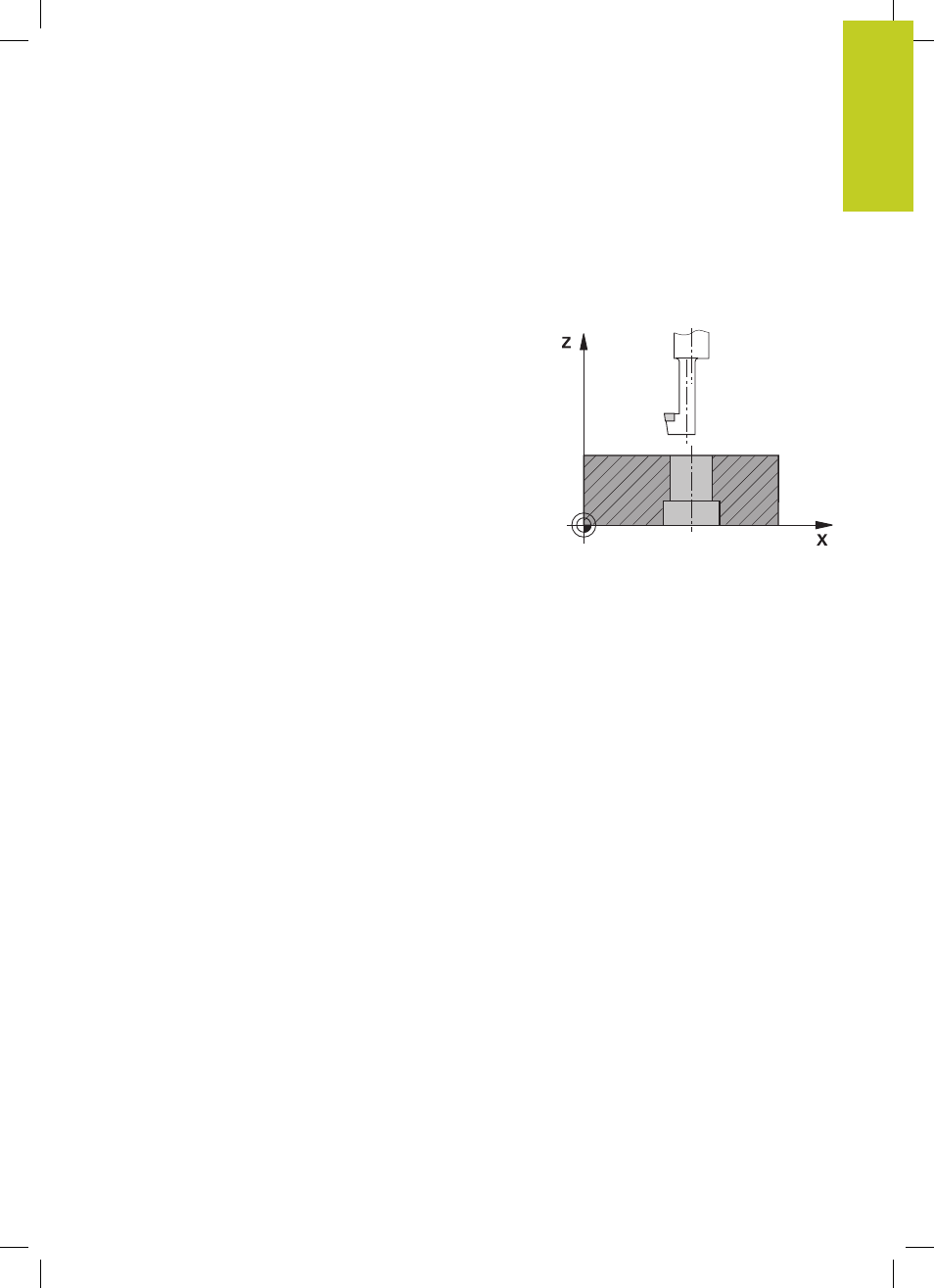

Mode opératoire du cycle
Ce cycle permet d'usiner des lamages se trouvant sur la face
inférieure de la pièce.
1 Selon l'avance rapide FMAX, la TNC positionne l'outil dans l'axe
de broche, à la distance d'approche au-dessus de la surface de
la pièce.
2 Puis la TNC effectue une rotation broche à la position 0° et
décale l'outil de la valeur de la cote excentrique.
3 Puis, l'outil plonge suivant l'avance de pré-positionnement dans
le trou ébauché jusqu'à ce que la dent se trouve à la distance
d'approche au-dessous de l'arête inférieure de la pièce.
4 Ensuite, la TNC déplace à nouveau l'outil au centre du trou, met
en route la broche et le cas échéant, l'arrosage, puis amène
l'outil à la profondeur de lamage, selon l'avance de lamage.
5 Si celle-ci a été introduite, l'outil effectue une temporisation
au fond du trou, puis ressort du trou, effectue une orientation
broche et se décale à nouveau de la valeur de la cote
excentrique.
6 Pour terminer, la TNC ramène l'outil à la distance d'approche
selon l'avance de pré-positionnement et de là, avec FMAX, au
saut de bride (si celui-ci a été programmé).
