Cycles palpeurs : initialisation automatique des points d'origine
15.9 POINT DE REFERENCE INTERIEUR COIN (cycle 415 DIN/ISO : G415,
option de logiciel 17)
15
342
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013
15.9 POINT DE REFERENCE INTERIEUR
COIN (cycle 415 DIN/ISO : G415, option
de logiciel 17)
Mode opératoire du cycle
Le cycle palpeur 415 détermine le point d'intersection de deux
droites et l'initialise comme point d'origine. Si vous le souhaitez,
la TNC peut également mémoriser le point d'intersection dans un
tableau de points zéro ou de Preset.
1 En avance rapide (valeur de la colonne FMAX) et selon la
logique de positionnement (voir "Exécuter les cycles palpeurs",
Page 282), la TNC positionne le palpeur au premier point de
palpage

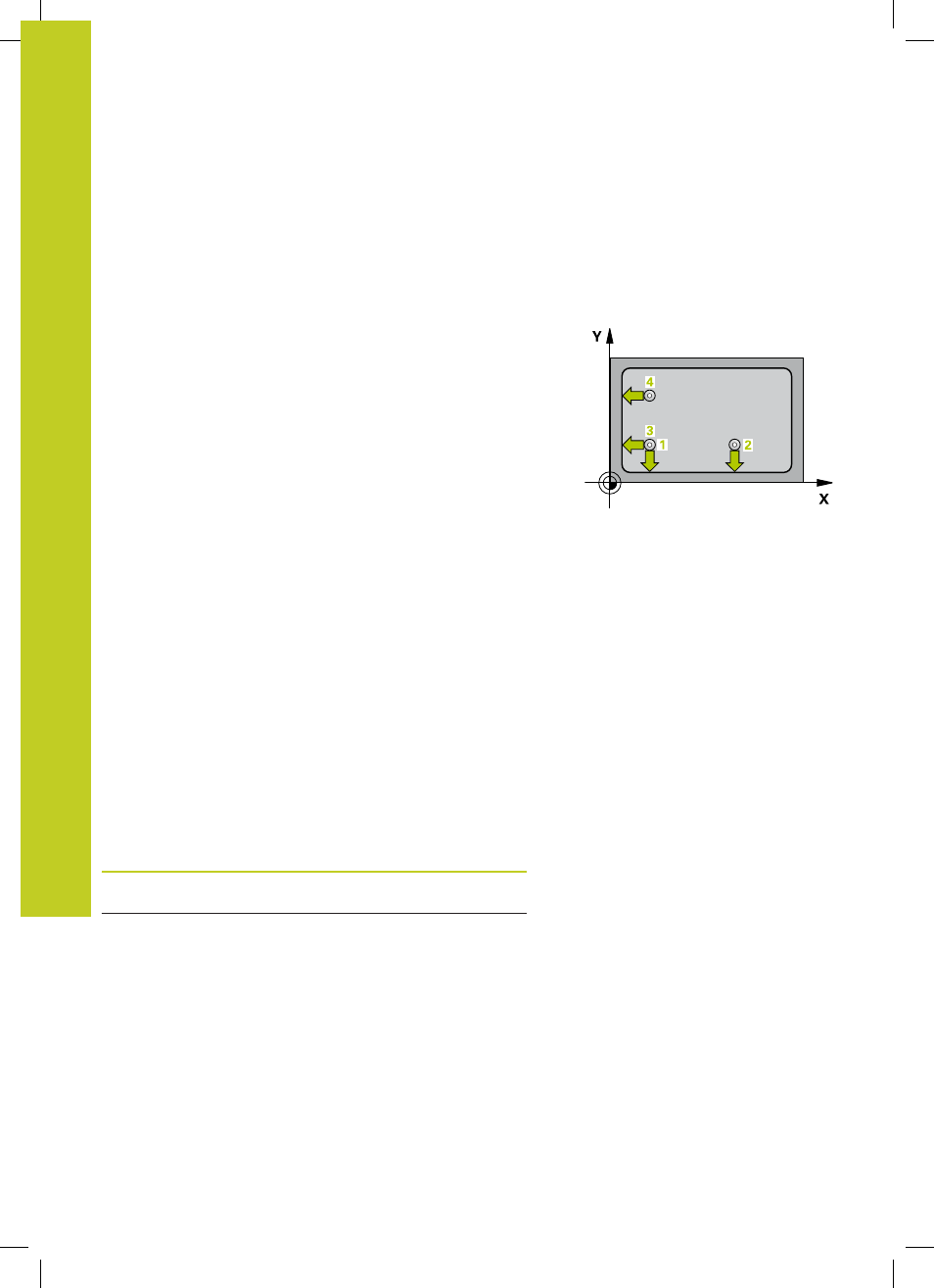

1 défini dans le cycle (voir fig. en haut à droite). La TNC
décale alors le palpeur de la valeur de la distance d'approche,
dans le sens opposé au sens de déplacement concerné.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F). Le sens de palpage
dépend du numéro du coin.
1 Puis, le palpeur se rend au point de palpage suivant 2 où il
exécute la deuxième opération de palpage.
2 La TNC positionne le palpeur au point de palpage 3 , puis au
point de palpage 4 et y exécute respectivement la troisième et
la quatrième opération de palpage.
3 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation du
point de référence", Page 311) et enregistre les coordonnées du
coin calculé dans les paramètres Q énumérés ci-après.
4 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur.
Numéro de
paramètre Signification
Q151 Valeur effective du coin dans l'axe
principal
Q152 Valeur effective du coin dans l'axe
secondaire
