14.5 Compenser la ROTATION DE BASE
avec un axe rotatif (cycle 403, DIN/
ISO : G403, option de logiciel 17)
Mode opératoire du cycle

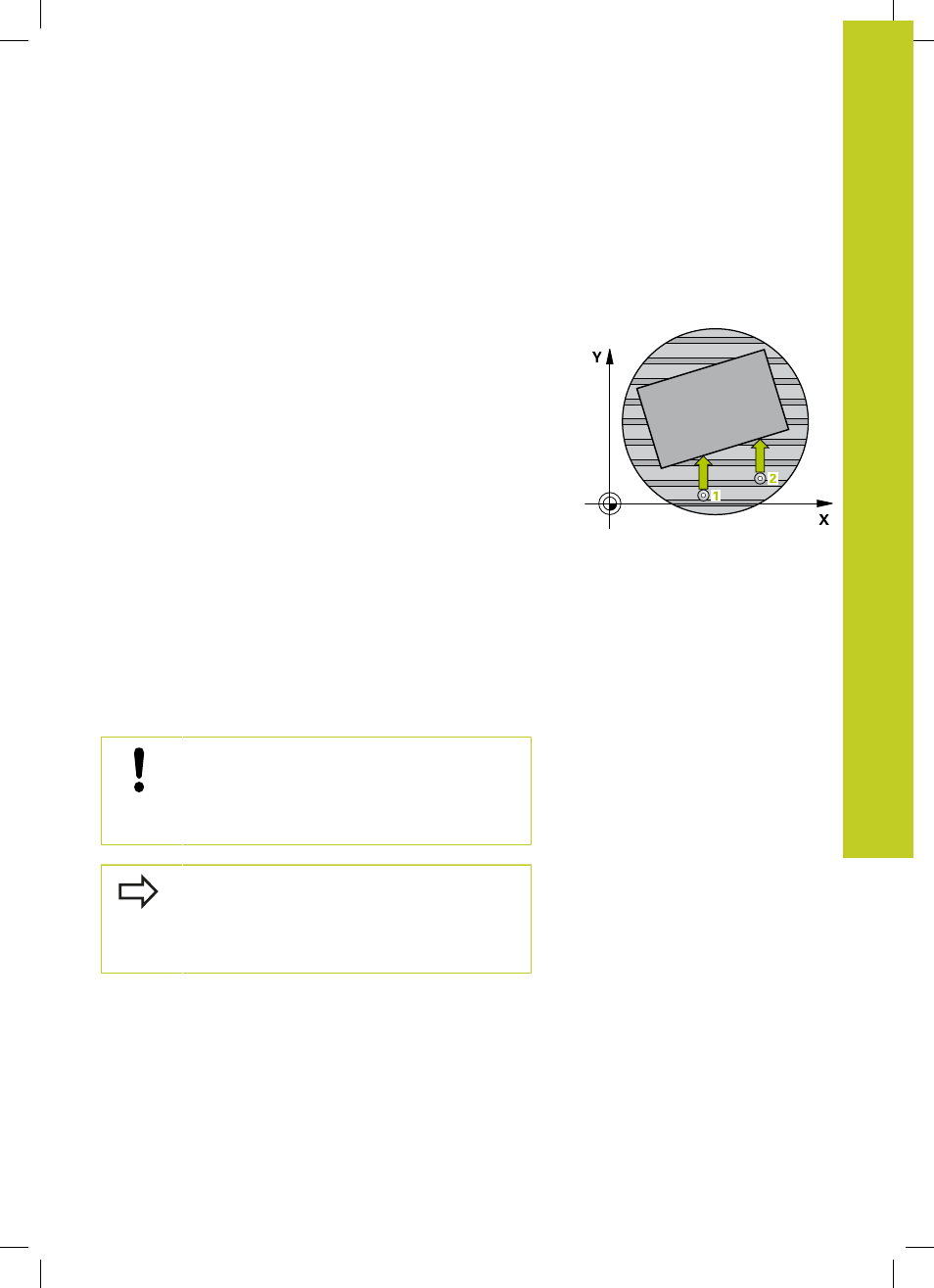

En mesurant deux points qui doivent être sur une droite, le cycle
palpeur 403 détermine le désalignement d'une pièce. La TNC
compense le désalignement de la pièce au moyen d'une rotation
de l'axe A, B ou C. La pièce peut être fixée n'importe où sur le
plateau circulaire.
1 La TNC positionne le palpeur au point de palpage 1 en avance
rapide (valeur de la colonne
FMAX) et selon la logique de
positionnement (voir "Exécuter les cycles palpeurs", Page 282).
Puis, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de déplacement
défini.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F).
3 Puis, le palpeur se rend au point de palpage suivant 2 et exécute
la deuxième opération de palpage.
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée.
En option, vous pouvez faire initialiser l'affichage à 0 après
l'alignement.
Attention lors de la programmation !
Attention, risque de collision!
La TNC ne vérifie plus la cohérence entre les points
de palpage et l'axe de compensation. Il peut en
résulter des mouvements de compensation décalés
de 180°.
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
La TNC mémorise également l'angle déterminé dans
le paramètre
Q150.
