Cycles d'usinage : perçage
3.4 ALESAGE A L'ALESOIR (cycle 201, DIN/ISO : G201, option de
logiciel 19)
3
70
TNC 620 | Manuel d'utilisation Programmation des cycles | 9/2013

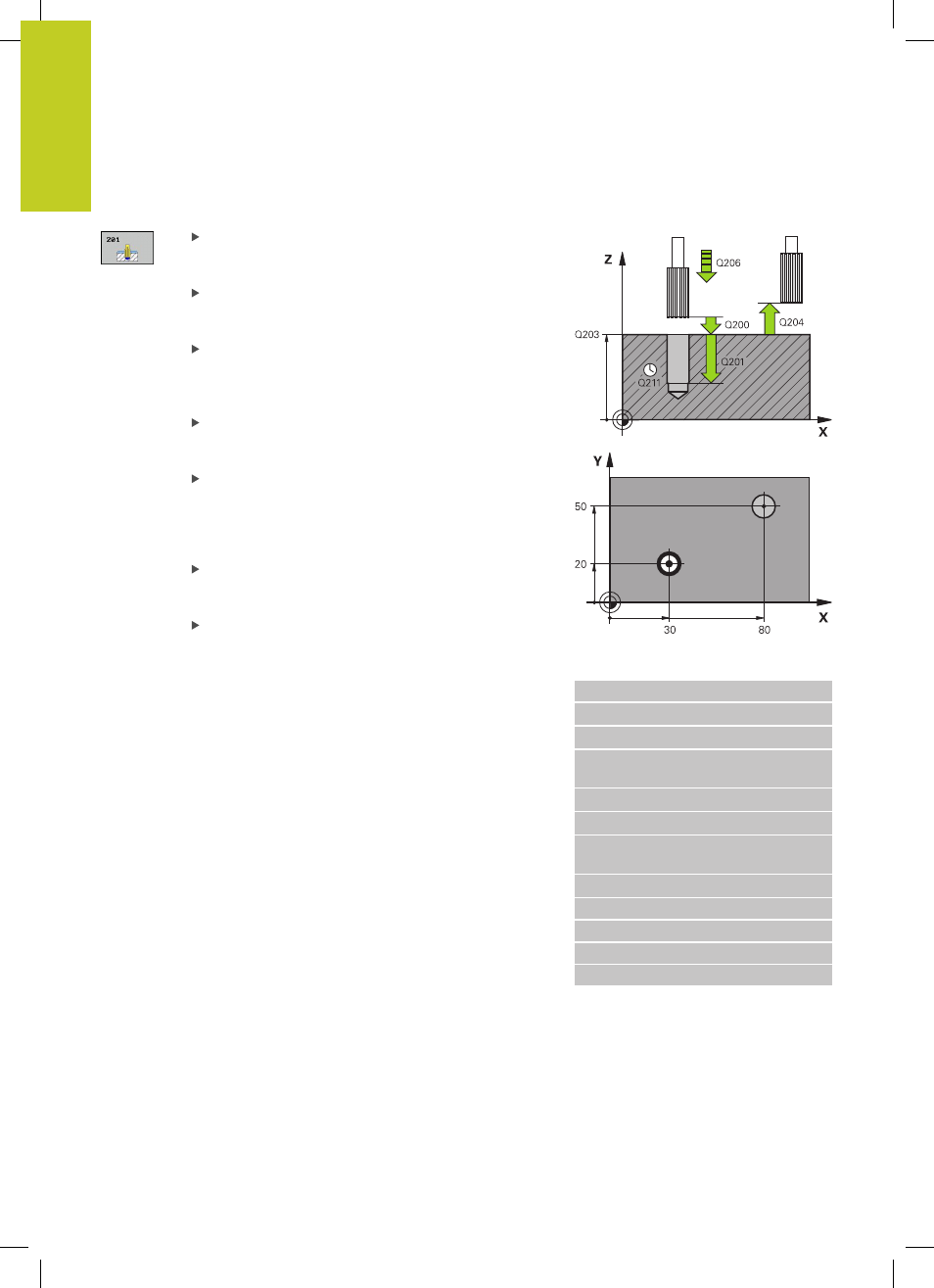

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de l'alésage à l'alésoir,
en mm/min. Plage d'introduction 0 à 99999,999 ou
FAUTO, FU
Temporisation en bas Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Avance retrait Q208 : vitesse de déplacement
de l'outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, la sortie est assurée selon
l'avance d'alésage à l'alésoir. Plage d'introduction 0
à 99999,999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction 0 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
11 CYCL DEF 201 ALESAGE A L'ALESOIR
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=100 ;AVANCE PLONGÉE
PROF.
Q211=0.5 ;TEMPO AU FOND
Q208=250 ;AVANCE RETRAIT
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=100 ;SAUT DE BRIDE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
