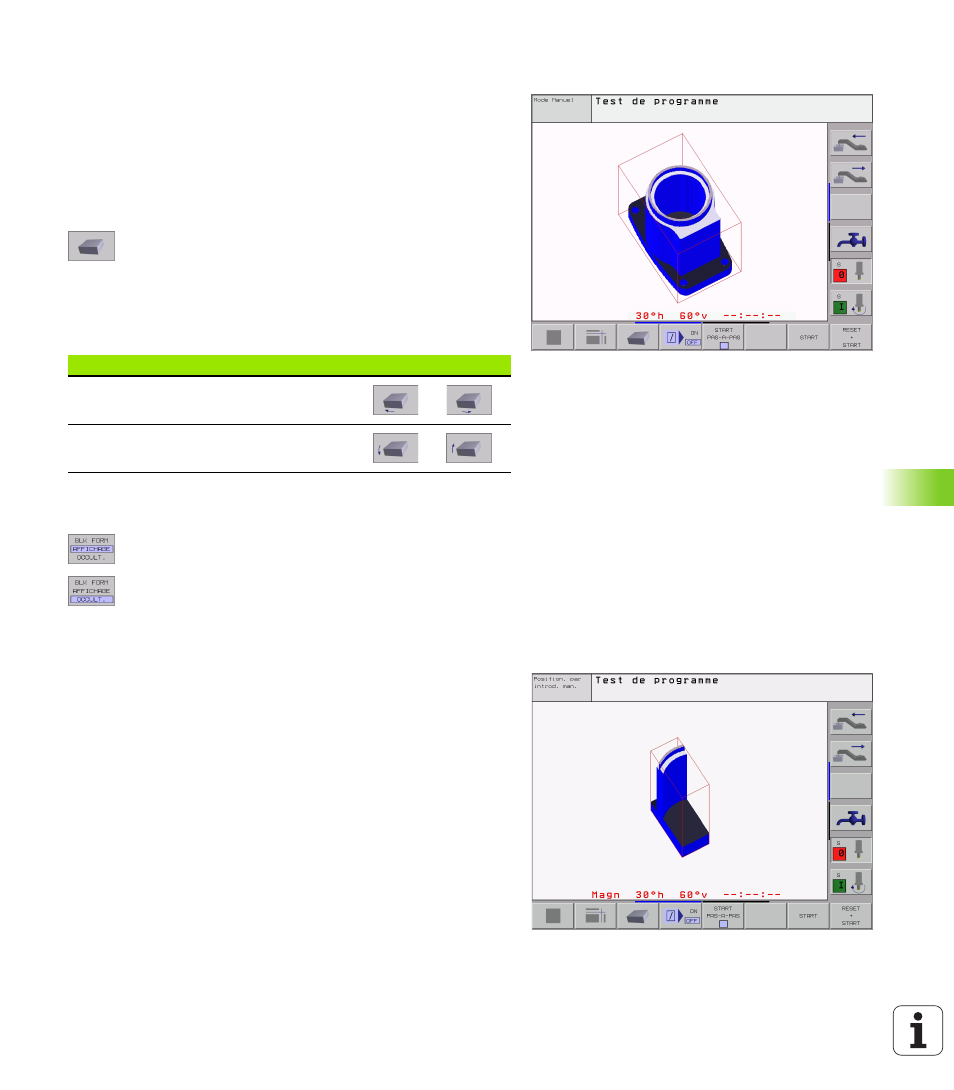

Représentation 3D
La TNC représente la pièce dans l’espace.
Vous pouvez faire pivoter la représentation 3D autour de l'axe vertical
ou la faire basculer autour de l'axe horizontal. Au début de la simulation
graphique, vous pouvez représenter les contours de la pièce brute
sous forme de cadre.
Les fonctions loupe sont disponibles en mode Test de programme, cf.
„Agrandissement de la projection”, page 389.
U U U U Sélectionner la représentation 3D par softkey
Rotation de la représentation 3D
Commuter le menu de softkeys jusqu'à ce qu'apparaisse la softkey
permettant de sélectionner la représentation 3D. La TNC affiche les
softkeys suivantes:
Faire apparaître le cadre du contour de la pièce brute ou le
supprimer
U U U U Faire apparaître le cadre: Softkey AFFICHE BLK-
FORM
U U U U Faire disparaître le cadre: Softkey OMETTRE BLK-
FORM
Agrandissement de la projection
Vous pouvez modifier la projection en mode Test de programme pour
tous les types de représentation.
Pour cela, la simulation graphique doit être arrêtée. Un
agrandissement de la projection est toujours actif dans tous les modes
de représentation.
Fonction Softkeys
Faire pivoter verticalement la
représentation par pas de 5°
Faire basculer horizontalement la
représentation par pas de 5°
