iTNC 530 HEIDENHAIN 285
8.7 Cy
cles SL, gr
ou
pe II

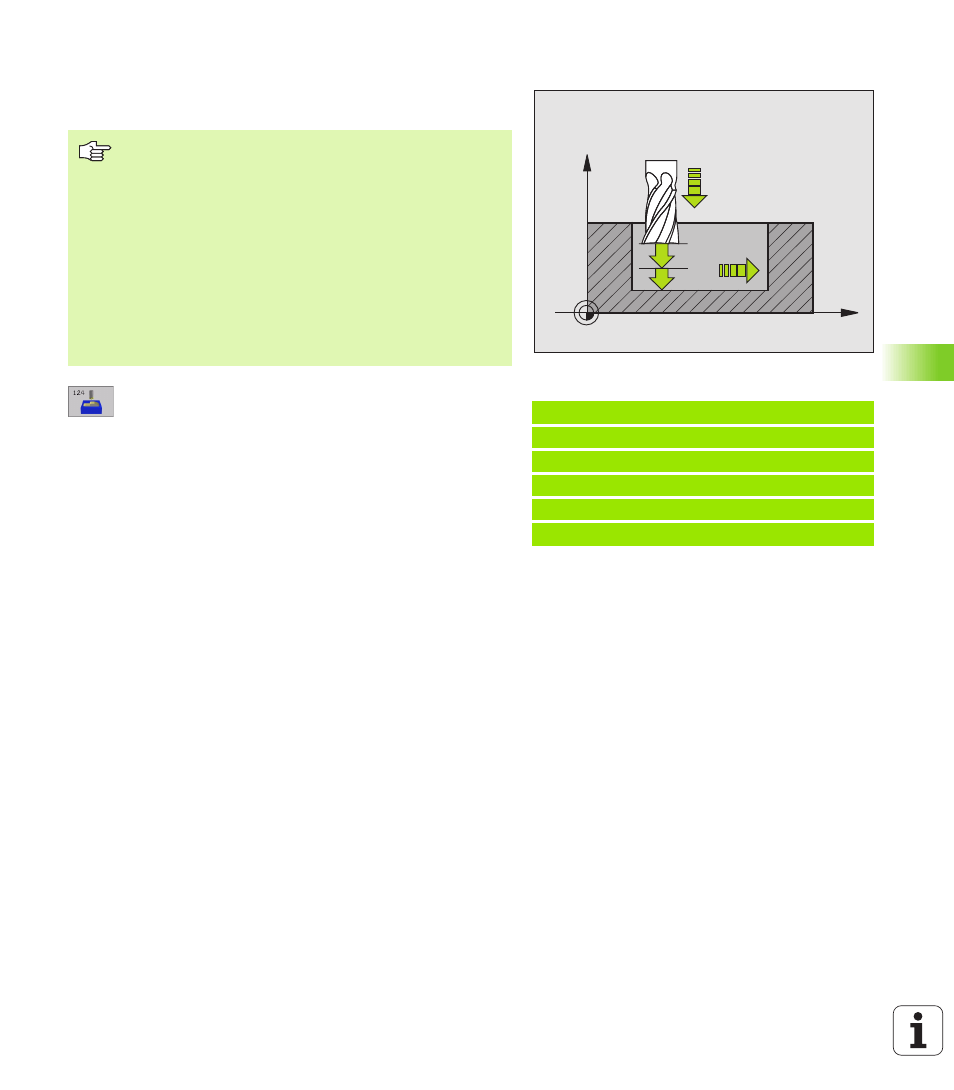

FINITION LATERALE (cycle G124)
La TNC déplace l'outil sur une trajectoire circulaire tangentielle aux
contours partiels. Chaque contour partiel sera fini séparément.
U U U U Sens de rotation? Sens horaire = -1 Q9:
Sens de l'usinage:
+1: rotation sens anti-horaire
–1:rotation sens horaire
U U U U Profondeur de passe Q10 (en incrémental): Distance
parcourue par l'outil en une passe
U U U U Avance plongée en profondeur Q11: Avance de
plongée
U U U U Avance évidement Q12: Avance de fraisage
U U U U Surépaisseur finition latérale Q14 (en
incrémental): Surépaisseur pour finition répétée; le
dernier résidu de finition est évidé si vous avez
programmé Q14 = 0
Exemple: Séquence CN
N61 G124 FINITION LATÉRALE
Q9=+1 ;SENS DE ROTATION
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q14=+0 ;SURÉPAIS. LATÉRALE
X
Z
Q11
Q12
Q10
Remarques avant que vous ne programmiez
La somme de la surépaisseur latérale de finition (Q14) et
du rayon de l’outil d’évidement doit être inférieure à la
somme de la surépaisseur latérale de finition (Q3,cycle
G120
) et du rayon de l’outil d’évidement.
Si vous exécutez le cycle G124 sans avoir évidé
précédemment avec le cycle G122, le calcul indiqué plus
haut reste valable; le rayon de l’outil d’évidement a alors la
valeur „0“.
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
