ND 2100G GAGE-CHEK 23
1
.3 Descr
iptions des t
ouc
hes en f
a
çade
Touches de sélection de cotes
Une des six fonctions programmables peut être affectée aux touches
de sélection de cotes utilisées dans l'écran DRO. Lorsque des
graphes, des histogrammes ou des données sont affichés dans
l'écran, les touches de sélection de cote sont utilisées pour afficher
des valeurs de cotes uniques ou un groupe de cotes.

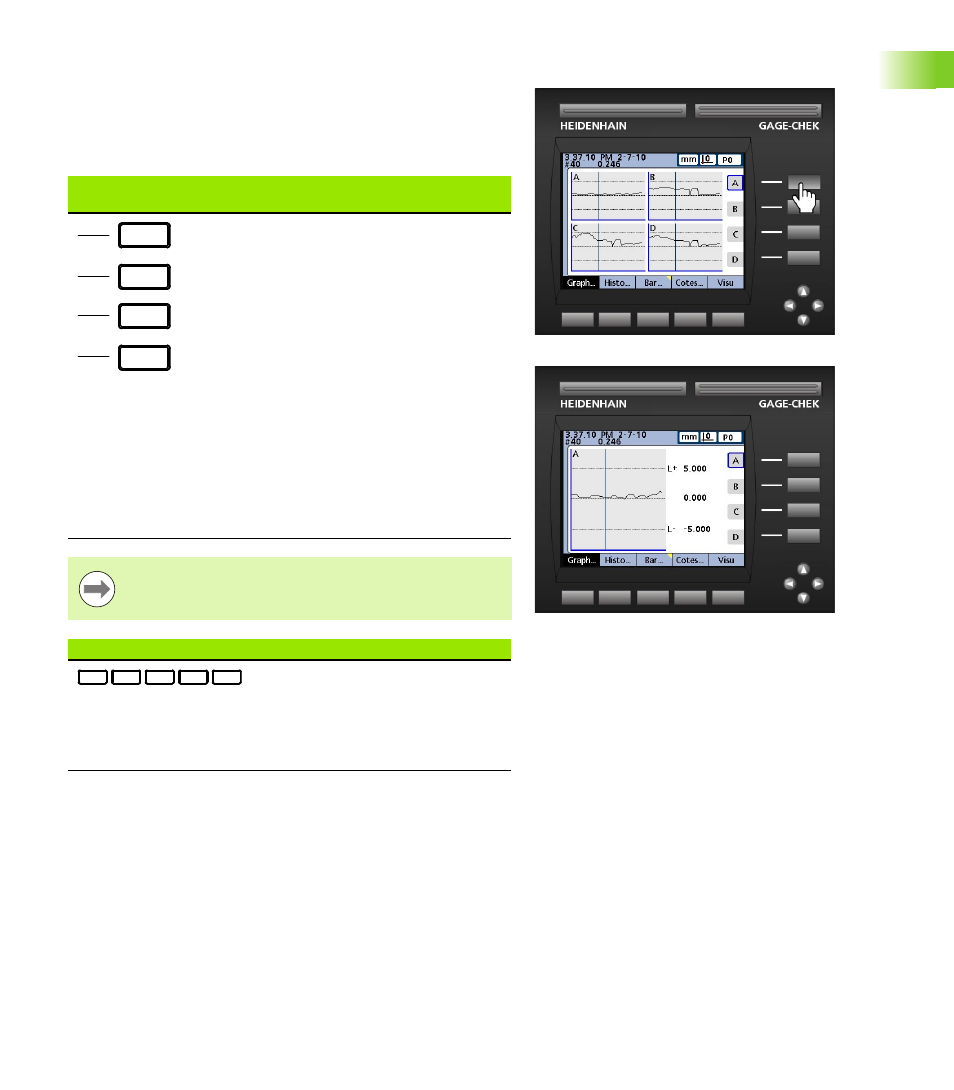

L'appui sur la touche de sélection de cote A dans
l'écran graphe sélectionne l'affichage du graphique A.
Touches de sélection de
cote Fonction
Un appui sur une touche de sélection
de cote dans le mode:
„ Visu: exécute la fonction qui lui est
affectée dans l'écran de
configuration Clavier. Par défaut,
aucune fonction programmable
n'est affectée tant que l'utilisateur
n'en a pas définie.
„ Graphes: affiche un graphe unique
pour la cote correspondante
„ Histogrammes: affiche un
histogramme unique des valeurs
courantes simples pour la cote
correspondante
„ Cotes: affiche un tableau unique
des valeurs mémorisées pour la
cote correspondante
Pour la configuration des touches programmables, voir
voir page 144
Softkeys Fonction
Les softkeys lancent les fonctions qui
sont affichées au dessus des touches
dans le bas de l'écran LCD. Les labels
des softkeys changent. Elle
dépendent des différentes fonctions
sélectionnées du système.
