110 2 Installation et Spécifications
2.3 Configur
ation du logiciel

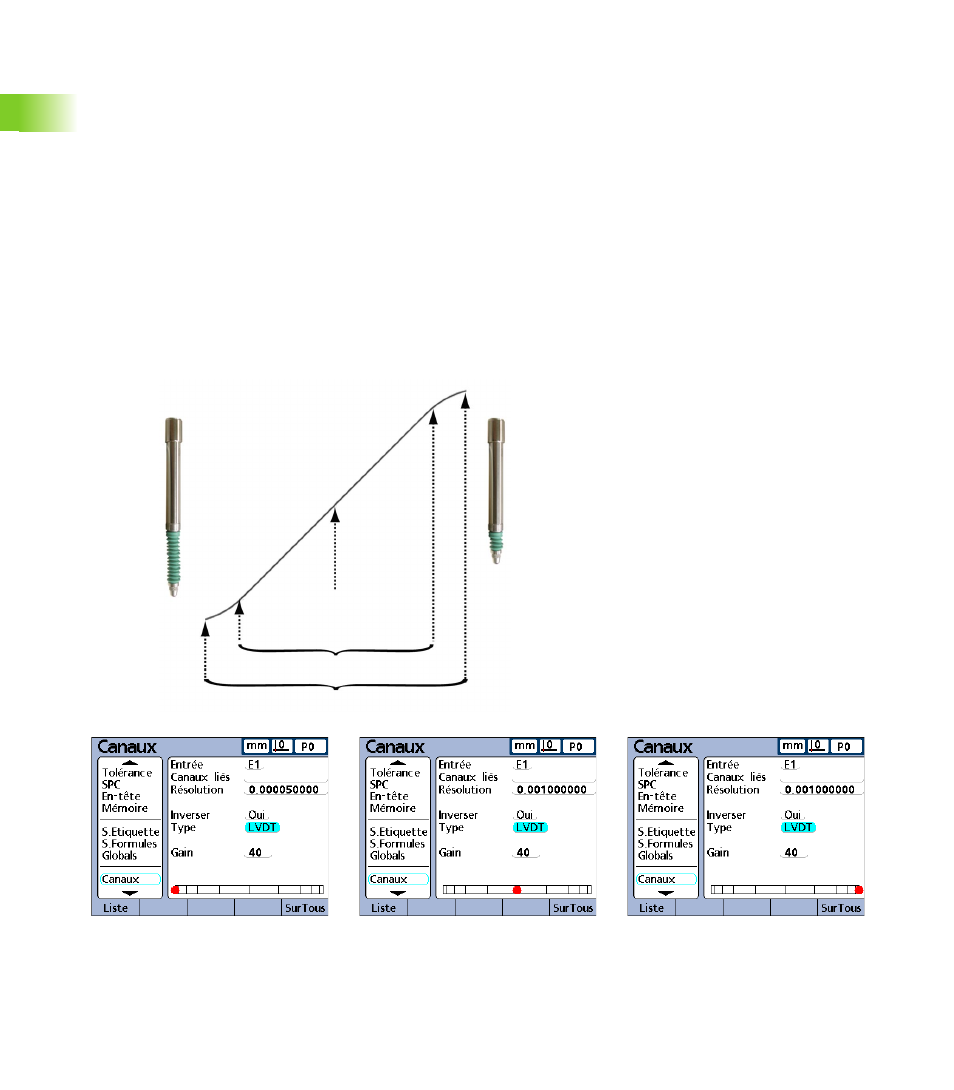

Centrage (mise à zéro) des palpeurs inductifs LVDT et HBT
Les sorties des palpeurs inductifs sont la plupart du temps linéaires
dans la partie centrale de toute la course. Chaque palpeur inductif
LVDT et HTB doit être positionné au centre de la course (mise à zéro)
et positionné sur une surface de référence nominale pour obtenir la
plus grande précision de mesure possible. Le barre graphe qui se
trouve en bas de l'écran de configuration du canal du palpeur inductif
affiche la position relative du bout du palpeur d'une extrémité de la
course à l'autre et est utilisé pour la mise à zéro du palpeur comme
indiqué ci-dessous.
Avant de faire des mesures. la gain du palpeur inductif doit être calibré
comme indiqué voir page 109, puis il doit être:
„ fixé sur son montage
„ positionné sur la surface nominale de référence
„ ajusté à zéro sur la surface nominale de référence
„ verrouillé à l'emplacement
Palpeur sorti en entier Palpeur inductif à zéro. Palpeur rentré en entier
Palpeur sorti
en entier
Palpeur inductif à zéro
sur la surface nominale
de référence
Palpeur rentré en
entier
Plage linéaire
Plage totale
