ND 2100G GAGE-CHEK 177
2.4 F
o
rm
ules
Nommer une cote de pièce
Chaque nom de cote désigne le sujet de la formule correspondante.
Renommer chaque cote. Une en-tête de cote peut comporter 3
caractères au maximum. Donnez un nom de pièce si cela est souhaité.
Les noms de pièces peuvent comporter au maximum 8 caractères
alphanumériques.
Dans cet exemple, en-tête des cotes:
„ S = longueur, E = largeur et P = Périmètre
Pour introduire une En-tête de cote:
U Dans l'écran Conf. Pièce, appuyer sur la touche FLÉCHÉE EN BAS
du curseur pour mettre en surbrillance le champ de la première cote.
U Appuyer sur la softkey EN-TÊTE pour afficher le clavier virtuel
alphabétique
U Remplacer chaque en-tête de cote par défaut en appuyant sur la
touche CANCEL pour effacer l'en-tête, et en introduisant les
caractères alphabétiques de la nouvelle en-tête de la cote
U Appuyer sur la touche FINISH pour revenir dans l'écran Conf.Pièce
Seulement trois cotes sont utilisées dans cet exemple, la quatrième
cote est effacée. Voir "Effacement des éléments d'une formule" à la
page 180.

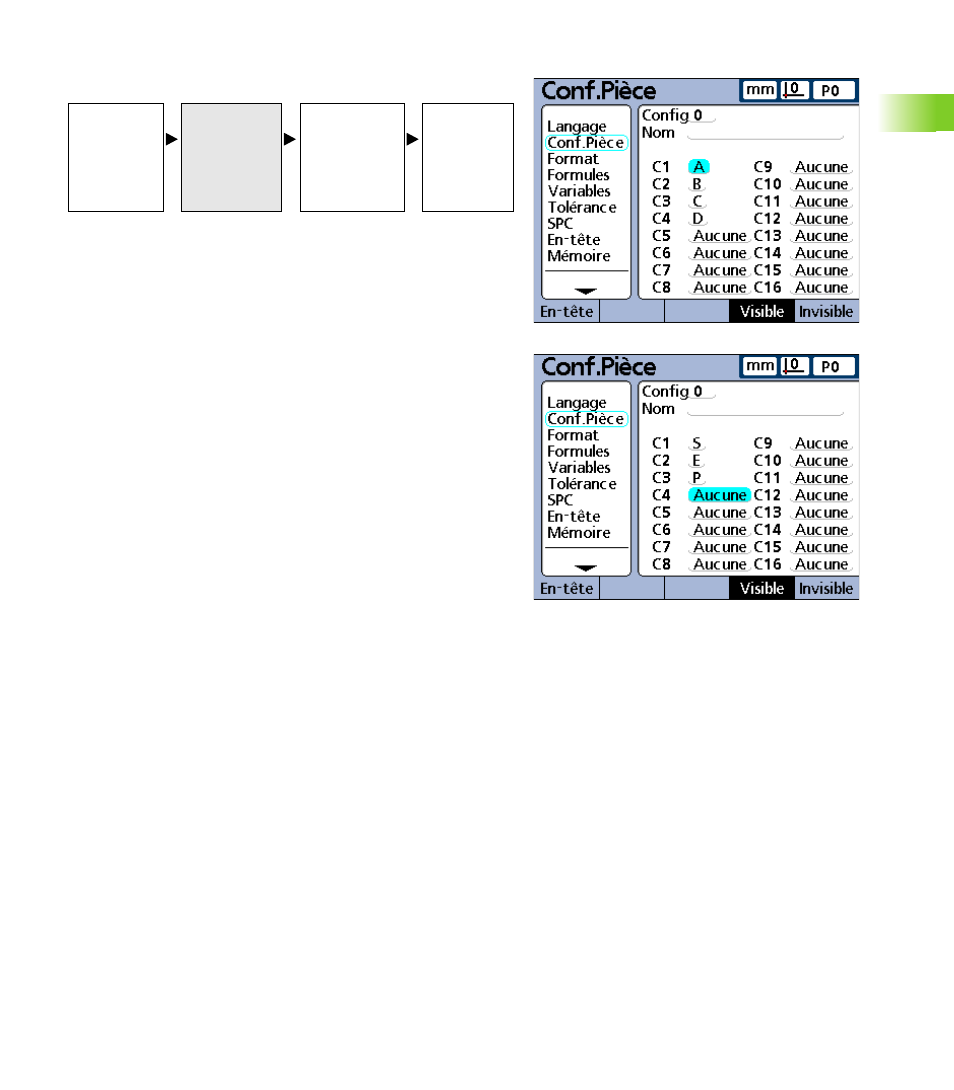

Libellés des cotes du système d'origine
Cotes renommées pour l'application.
Sélection
ou
attribution
d'un
numéro de
pièce En-tête des
cotes Attribuer des
fonctions à la
formule Test des
formules
